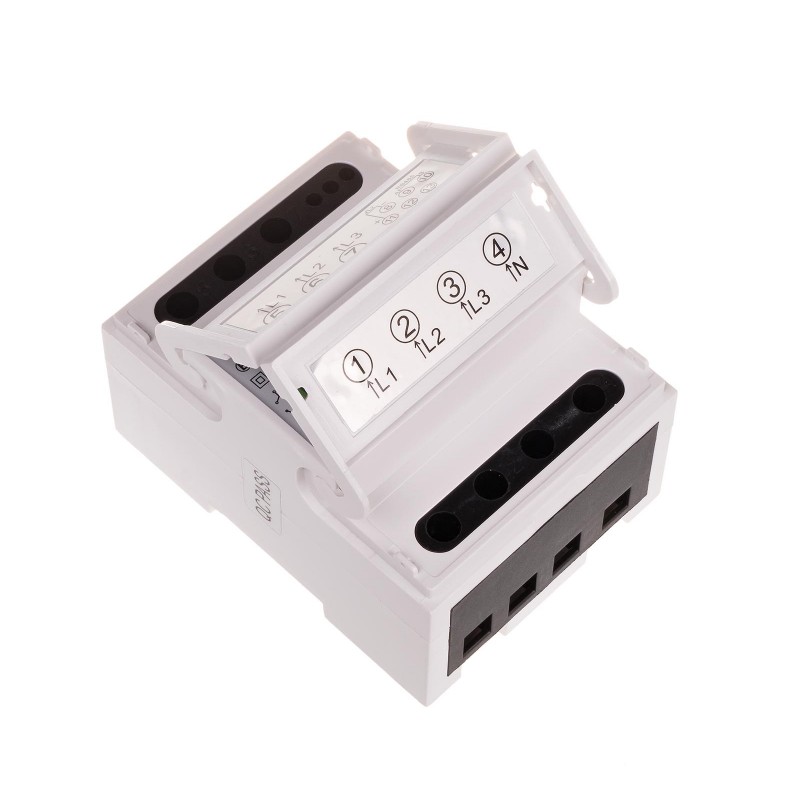

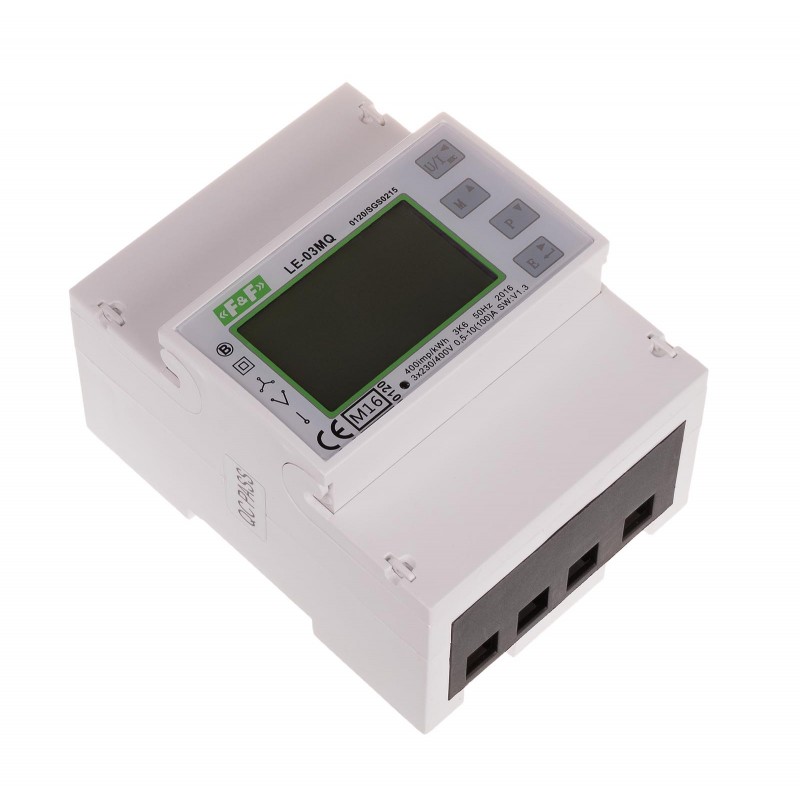

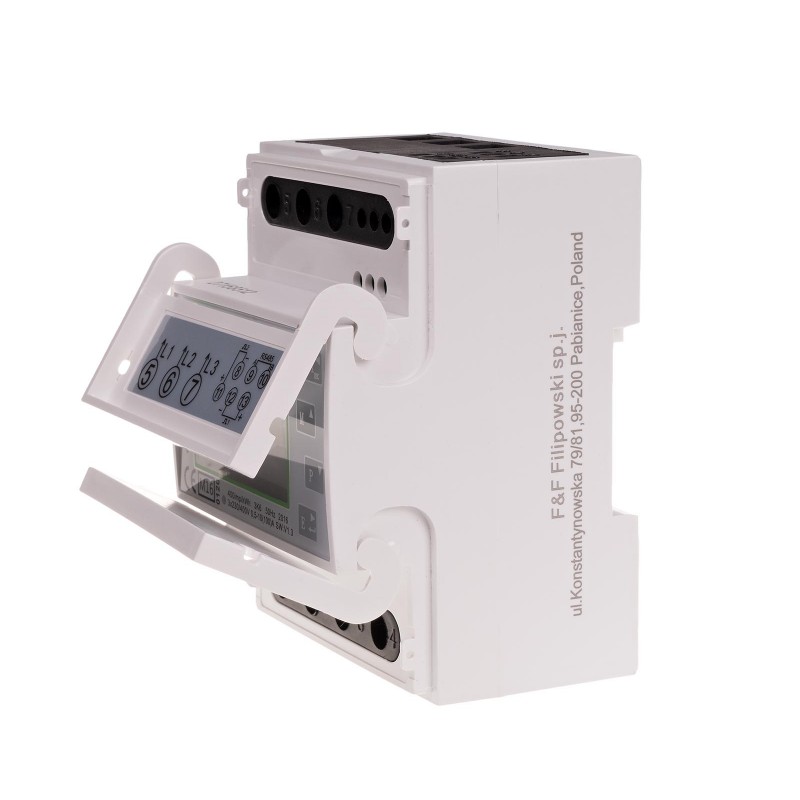

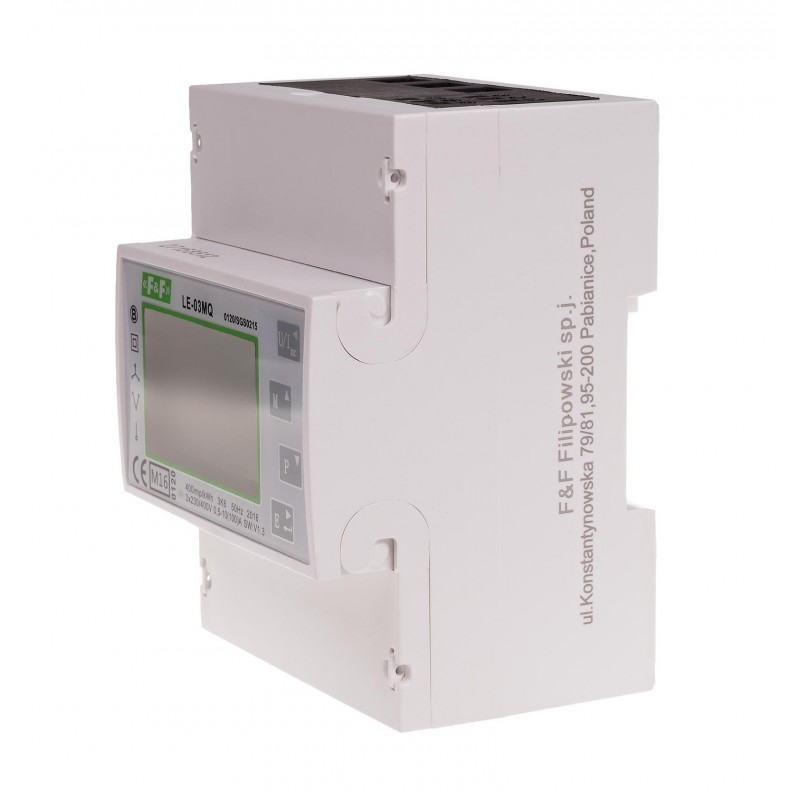

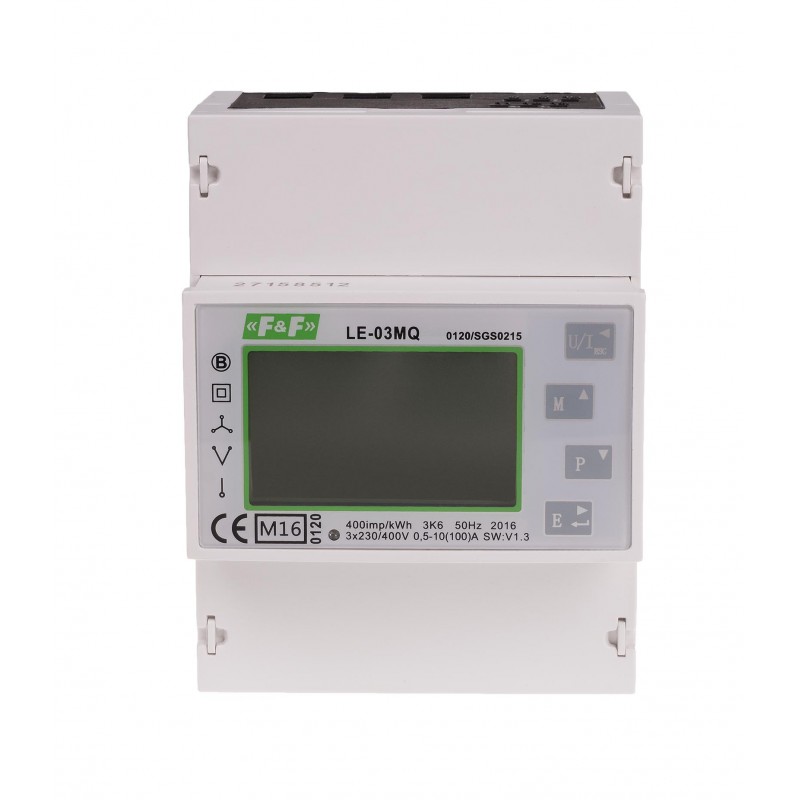

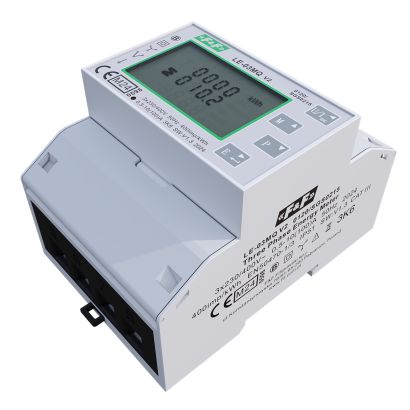

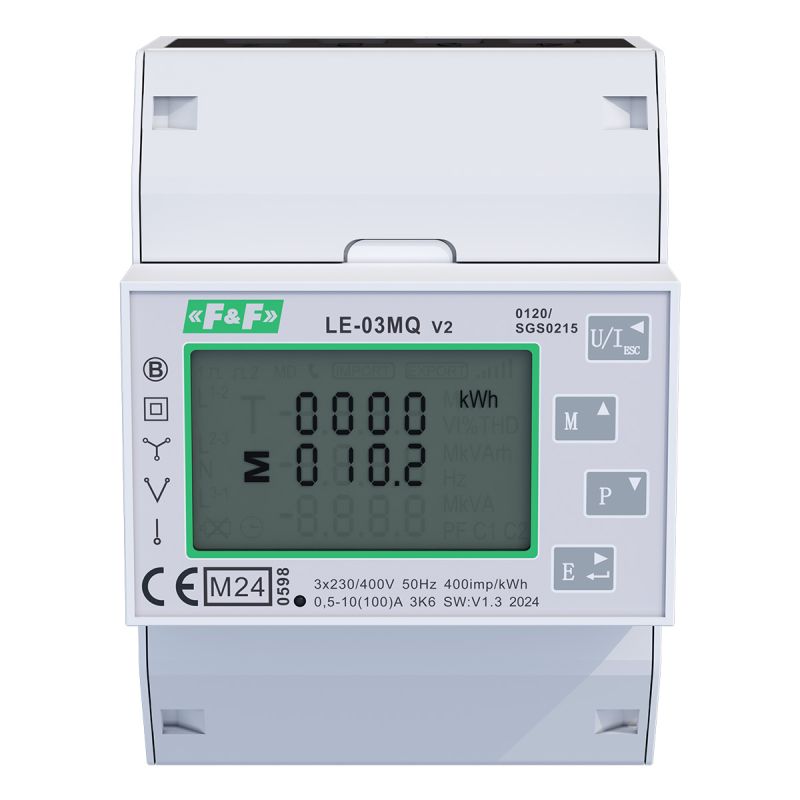

Licznik zużycia energii LE-03MQ

LE-03MQ, 5908312599128

Licznik jednofazowy lub trójfazowy. Bezpośredni, dwukierunkowy pomiar energii elektrycznej i parametrów sieci.

Wyposażony w podświetlany wyświetlacz LCD.

Posiada certyfikat MID.

 interfejs RS-485 i protokół komunikacyjny Modbus RTU

LE-03MQ jest statycznym (elektronicznym), wzorcowanym licznikiem energii elektrycznej prądu przemiennego 1-fazowego lub 3-fazowego w układzie bezpośrednim. Służy do wskazań i rejestracji pobranej energii elektrycznej oraz parametrów sieci zasilającej z możliwością zdalnego odczytu wskazań poprzez przewodową sieć standardu Modbus RTU. Konfiguracja licznika odbywa się poprzez menu konfiguracyjne dostępne z panelu czołowego oraz poprzez port komunikacyjny zgodnie z funkcjami programowymi Modbus RTU.




Funkcje
* 3-fazowy
* dwukierunkowy
* pomiar bezpośredni 100 A
* wskazanie kWh/kvar (pobrana/oddana)
* wskazania parametrów sieci
* zgodność z MID
* protokół Modbus RTU
* port RS-485
* wyjście impulsowe SO
* podświetlany, wielofunkcyjny wyświetlacz LCD
* zabezpieczenie konfiguracji licznika hasłem


Mierzone wartości

Energia czynna pobrana/oddana AE+/AE- [kWh]
Energia bierna pobrana/oddana RE+/RE- [kvarh]
Napięcia fazowe U1, U2, U3 [V]
Prądy fazowe I1, I2, I3 [A]
Częstotliwość F [Hz]
Moc czynna P [W]
Moc bierna Q [var]
Moc pozorna S [VA]
Współczynnik mocy cosϕ
Harmoniczne THD
Zapotrzebowanie na moc i prąd







Program serwisowy

LE Config
Program umożliwia testowy odczyt wartości naliczonej energii oraz dokonanie nastaw podstawowych parametrów licznika.

Program LE Config > pobierz




Komunikacja PC-LE za pomocą konwertera USB CN-USB-485
Program bezpłatny.




Programy do zdalnego odczytu wskazań liczników
LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE-03MW, LE-03MW-CT




MeternetPRO
Program MeternetPRO umożliwia zdalny odczyt stanów oraz wskazań liczników, multimetrów, przetworników pomiarowych, modułów rozszerzeń wejść/wyjść i innych urządzeń pomiarowych komunikujących się zgodnie z protokołem Modbus RTU. Aplikacja  jest integralną częścią programu Excel. Odczytane dane przedstawiane są w tabeli programu. Dane można dowolnie kształtować zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika jest aplikacją web'ową (stroną internetową). Dostęp do programu umożliwia dowolna przeglądarka internetowa. W przypadku sieci LAN  z publicznym adresem IP istnieje możliwość konfiguracji pracy programu i odczytu danych poprzez internet.





Moduł rozliczeń abonentowych zużycia energii elektrycznej
Jest to moduł rozliczeń abonentowych zużycia energii elektrycznej lub innych rejestrowanych wartości narastających, np. zużycia wody, ciepła, itp. Pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.






LE-03MQ
Typ
trójfazowy
Minimalny prąd mierzony
0,02 A
Prąd bazowy
0,5÷10 A
Napięcie odniesienia
3×400 V+N
Prąd maksymalny
100 A
Pobór własny licznika
10 VA; 2 W
Zakres wskazań liczydła
0÷99999,99 kWh
Zgodność
Dyrektywa MID 2014/32/EU
Protokół komunikacyjny
MODBUS RTU
Porty
RS-485
Podświetlenie LCD
TAK
Sygnalizacja sczytywania
2 x LED
Klasa dokładności
B
Stała licznika kWh/kvarh
0,01; 0,1; 1; 10; 100; 1000 imp.
Wyjście impulsowe kWh/kvarh
otwarty kolektor
Napięcie podłączenia kWh/kvarh
maks. 30 V DC
Prąd podłączenia kWh/kvarh
maks. 27 mA
Czas impulsu kWh/kvarh
60, 100, 200 ms
Przeciążalność
30×lmax/10 ms
Izolacja
4 kV/1 min.; 6 kV/1 μs
Napięcie mierzone L-N
100÷289 V AC
Napięcie mierzone L-L
173÷500 V AC
Przyłącze
zaciski śrubowe 25 mm²
Temperatura pracy
-20÷55°C
Wymiary
4,5 modułu (75 mm)
Montaż
na szynie 35 mm
Stopień ochrony
IP51
Schemat podłączenia licznika zużycia energii elektrycznej
