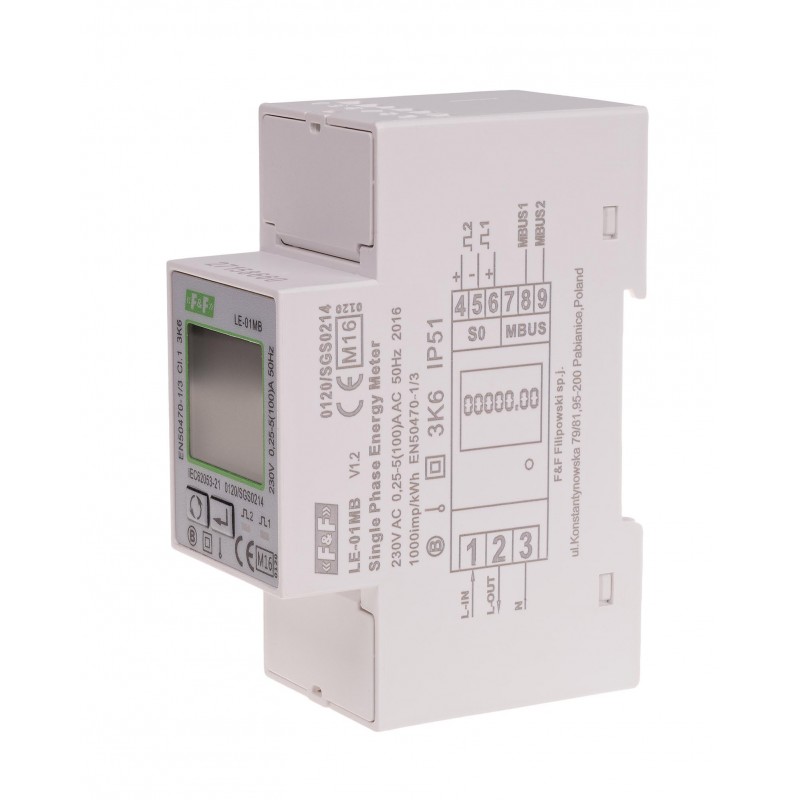

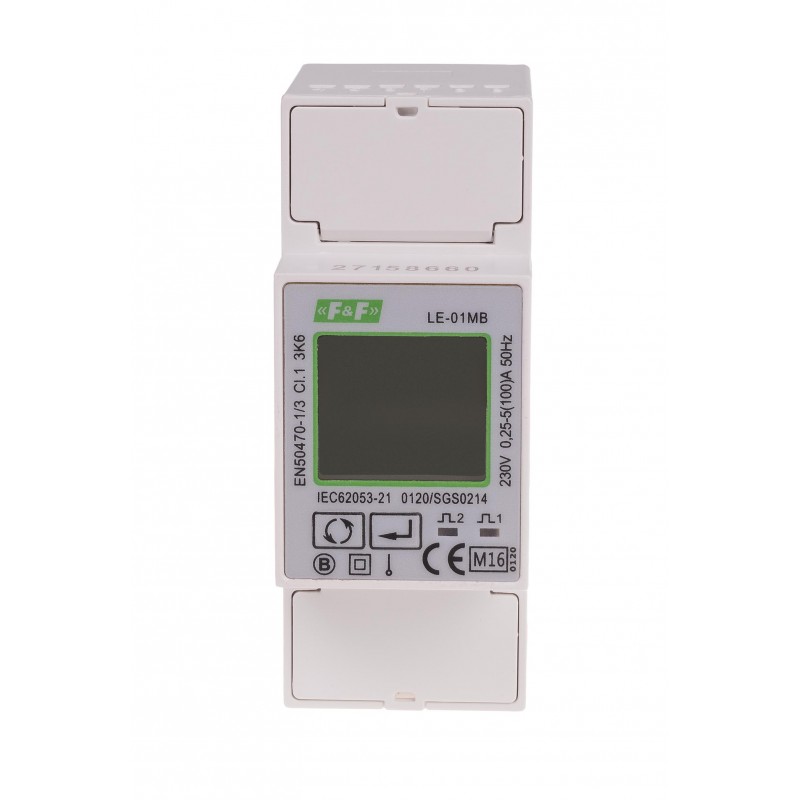

Licznik zużycia energii LE-01MB

Licznik zużycia energii LE-01MB

LE-01MB

Jednofazowy, dwukierunkowy, czterokwadrantowy pomiar energii elektrycznej i parametrów sieci, zgodny z dyrektywą MID, interfejs komumikacyjny M-Bus.

Przeznaczenie
LE-01MB jest statycznym (elektronicznym) wzorcowanym licznikiem energii elektrycznej prądu przemiennego jednofazowego w układzie bezpośrednim. Służy do wskazań i rejestracji pobranej energii elektrycznej oraz parametrów sieci zasilającej z możliwością zdalnego odczytu wskazań poprzez przewodową sieć standardu M-Bus. Konfiguracja licznika odbywa się poprzez menu konfiguracyjne dostępnego z panelu czołowego oraz przez port komunikacyjny zgodnie z funkcjami programowymi M-Bus.

Zgodność
Dyrektywa MID 2004/22/EC
Nr certyfikatu 0120/SGS0214






Funkcje
* 1-fazowy
* dwukierunkowy (4-kwadrantowy)
* pomiar bezpośredni 100 A
* wskazanie kWh/kvar (pobrana/oddana)
* wskazania parametrów sieci
* zgodność z MID
* protokół M-Bus
* wyjście impulsowe SO
* podświetlany, wielofunkcyjny wyświetlacz LCD
* zabezpieczenie konfiguracji licznika hasłem

Mierzone wartości

Energia czynna pobrana/oddanaAE+/AE-[kWh]
Energia bierna pobrana/oddanaRE+/RE-[kvarh]
Napięcia fazoweU1, U2, U3[V]
Prądy fazoweI1, I2, I3[A]
CzestotliwośćF[Hz]
Moc czynnaP[W]
Moc biernaQ[var]
Moc pozornaS[VA]
Współczynnik mocycosϕ
Zapotrzebowanie na moc



MeternetPRO
Program MeternetPRO umożliwia zdalny odczyt stanów oraz wskazań liczników, multimetrów, przetworników pomiarowych, modułów rozszerzeń wejść/wyjść i innych urządzeń pomiarowych komunikujących się zgodnie z protokołem Modbus RTU. Aplikacja  jest integralną częścią programu Excel. Odczytane dane przedstawiane są w tabeli programu. Dane można dowolnie kształtować zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika jest aplikacją web'ową (stroną internetową). Dostęp do programu jest poprzez dowolną przeglądarkę internetową. W przypadku sieci LAN  z publicznym adresem IP istnieje możliwość konfiguracji pracy programu i odczytu danych poprzez internet.





Moduł rozliczeń abonentowych zużycia energii elektrycznej
Moduł rozliczeń abonentowych zużycia energii elektrycznej lub innych rejestrowanych wartości narastających, np. zużycia wody, ciepła, itp. Pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.






Typjednofazowy
PortyM-Bus
Protokół komunikacyjnyM-Bus
ZgodnośćDyrektywa MID 2004/22/EC, Nr certyfikatu 0120/SGS0214
Napięcie odniesienia230 V AC
Prąd bazowy5 A
Prąd maksymalny100 A
Minimalny prąd mierzony0,02 A
Pobór własny licznika10 VA; 2 W
Zakres wskazań liczydła0÷99999,99 kWh
Stała licznika1, 10, 100, 1000 imp/kWh lub 1, 10, 100, 1000 imp/kvarh
Sygnalizacja sczytywania2 x LED
Klasa dokładnościB
Częstotliwość znamionowa50 Hz
Klasa ochronności izolacjiII klasa
Wyjście impulsowe kWh/kvarh2 x otwarty kolektor
Napięcie podłączenia kWh/kvarhmaks. 27 V DC
Prąd podłączenia kWh/kvarhmaks. 27 mA
Czas impulsu kWh/kvarh60, 100, 200 ms
Napięcie mierzone176÷276V AC
Przeciążalność30×lmax/10 ms
Izolacja4 kV/1 min.; 6 kV/1 μs
Przyłącza impulsowe i komunikacjazaciski śrubowe 1,5 mm²
Przyłącza napięciowe i prądowezaciski śrubowe 16 mm²
Temperatura pracy-20÷55°C
Wymiary2 moduły (35 mm)
Montażna szynie 35 mm
Stopień ochronyIP51
