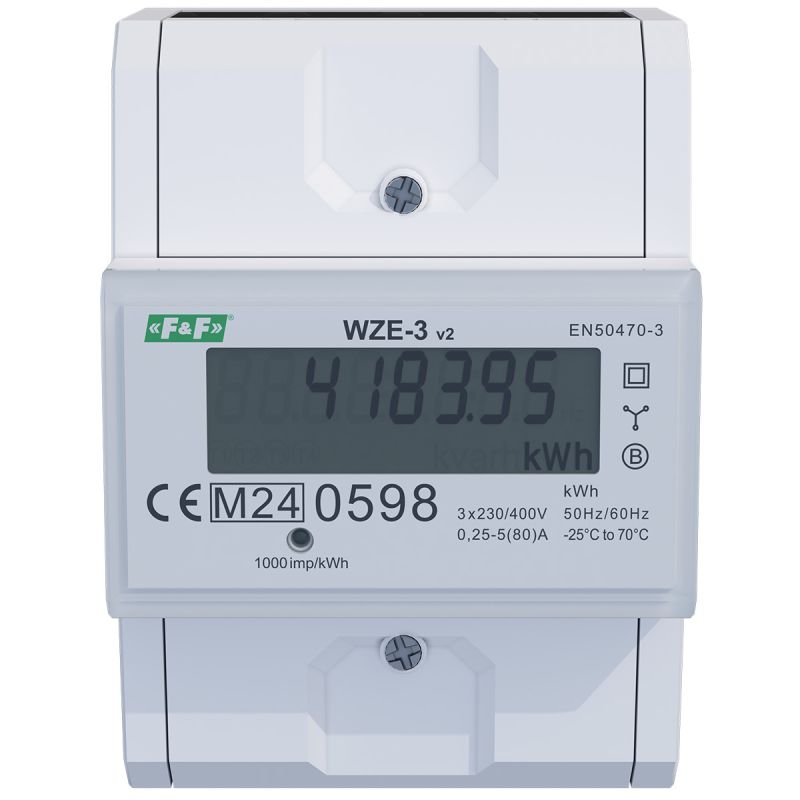

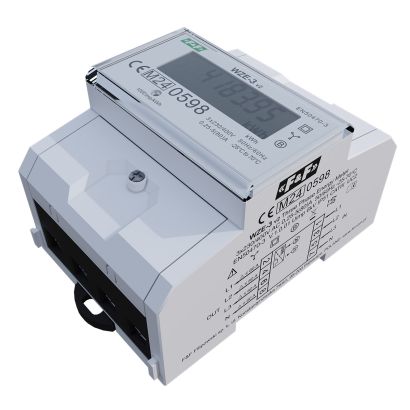

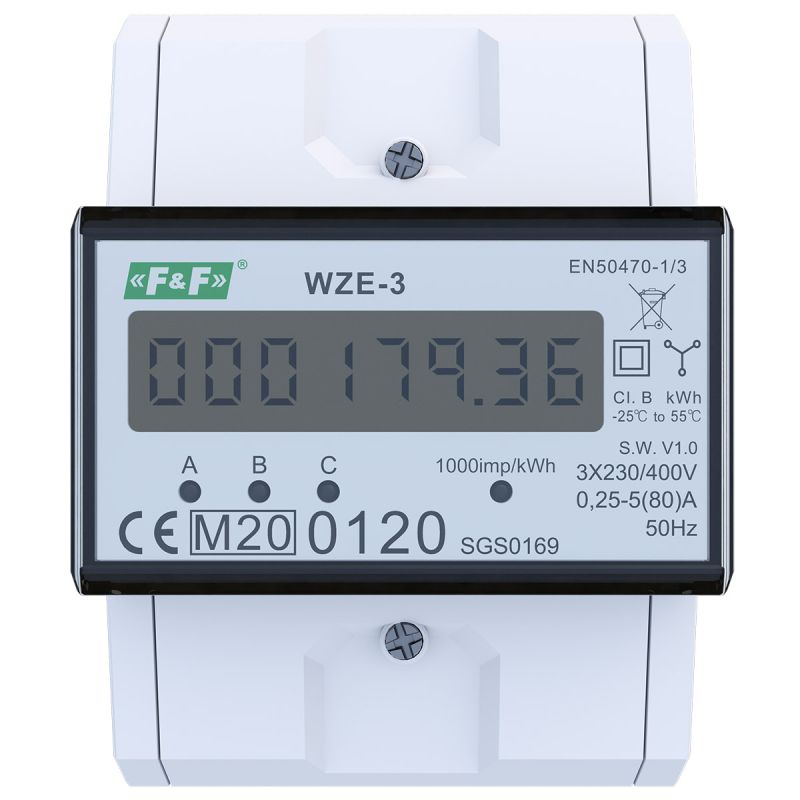

Licznik zużycia energii WZE-3 v2
Trójfazowy licznik zużycia energii elektrycznej. Prąd 80 A.
Licznik WZE-3 v.2 jest statycznym (elektronicznym), wzorcowanym licznikiem zużycia energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim.
Posiada certyfikat MID.
Działanie
Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Pobór energii sygnalizowany jest miganiem diody LED (1000imp/kWh) przeliczany jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD.
Cyfry po przecinku oznaczają części setne (.01 KWh =10Wh).
Zgodność
Dyrektywa MID 2014/32/EU
Nr certyfikatu 0598/MID/B/24/033
Uwaga!

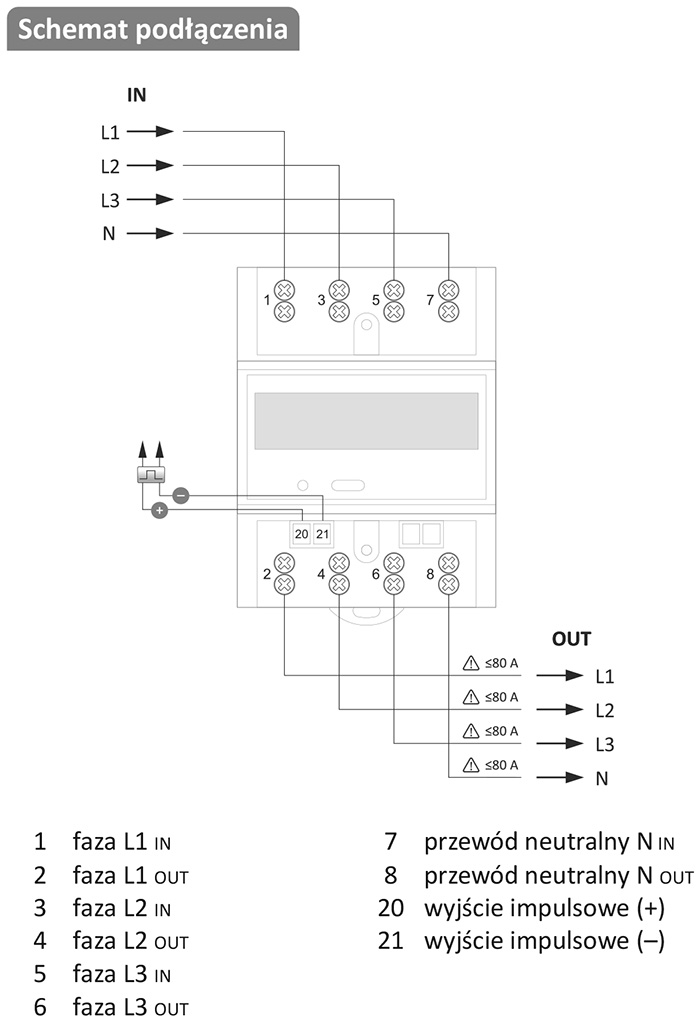

Licznik posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.
Licznik posiada możliwość plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.
- Instalacja
- 4-przewodowa
- Napięcie znamionowe
- 3×230/400 V
- Minimalny prąd mierzony
- 0,02 A
- Prąd bazowy
- 3×5 A
- Prąd maksymalny
- 3×80 A
- Zakres pomiarowy napięcia
- 185÷275 V
- Dokładność pomiaru
- (EN50470-3) klasa B
- Częstotliwość znamionowa
- 50 Hz
- Klasa ochronności izolacji
- II klasa
- Obudowa
- tworzywo PC+ABS
- Klasa warunków środowiskowych - mechanicznych
- M1
- Klasa warunków środowiskowych - elektromagnetycznych
- E2
- Pobór własny licznika
- 10 VA; 2 W
- Zakres wskazań liczydła
- 0÷999999,99/9999999,9 kWh
- Stała licznika
- (1 Wh/imp) 1000 imp/kWh
- Wyjście impulsowe - Typ
- otwarty kolektor
- Wyjście impulsowe - Napięcie
- 27 V DC
- Wyjście impulsowe - Prąd
- 27 mA
- Wyjście impulsowe - czas impulsu
- ≥90 ms
- Wyjście impulsowe - stała impulsowania
- 1000 imp/kWh
- Wilgotność (bez kondensacji)
- ≤95%
- Sygnalizacja sczytywania
- LED czerwona
- Temperatura pracy
- -25÷55°C
- Przyłącze - obwody mocy
- zaciski śrubowe 4÷16 mm²; moment dokręcający 1,5 Nm
- Przyłącze - wyjście impulsowe
- zaciski śrubowe 0,2÷1,5 mm²; moment dokręcający 0,4 Nm

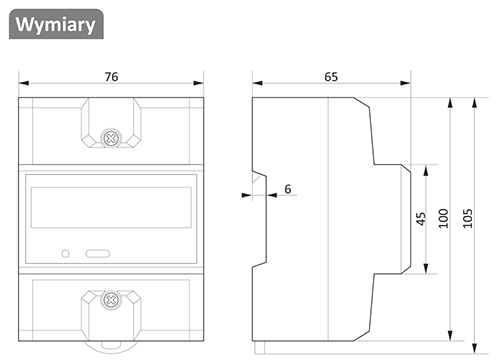

- Wymiary
- 4,5 modułu (75 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
- Wysokość montażu
- Do 2000 m. n.p.m.
