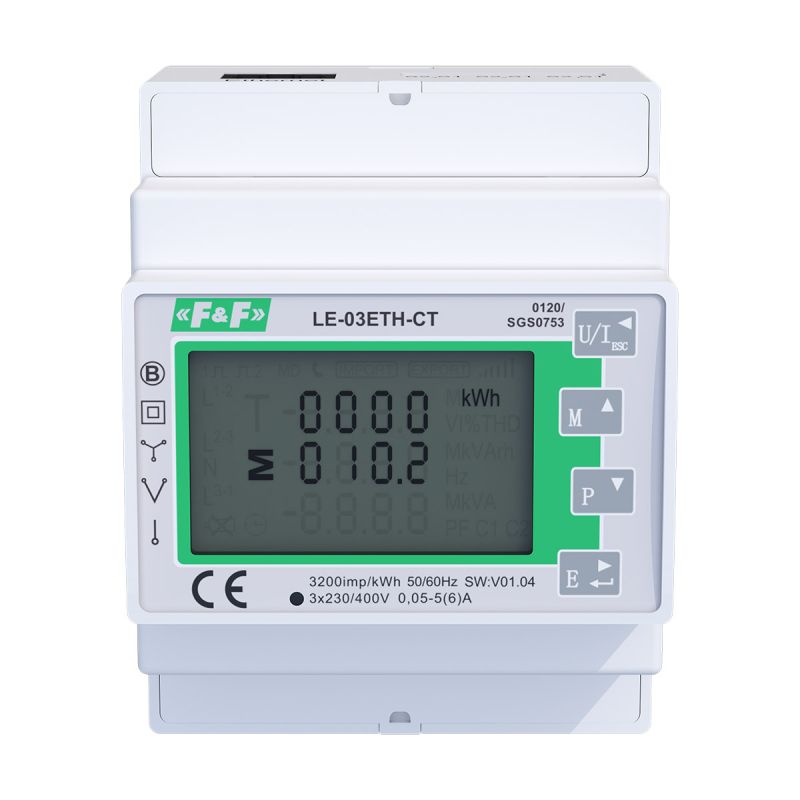

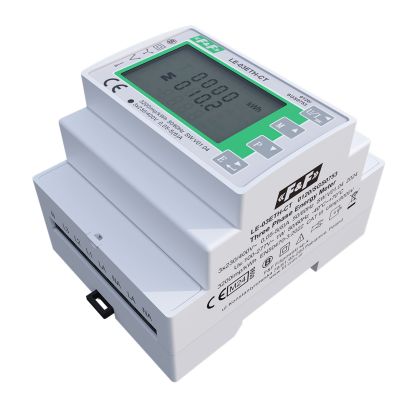

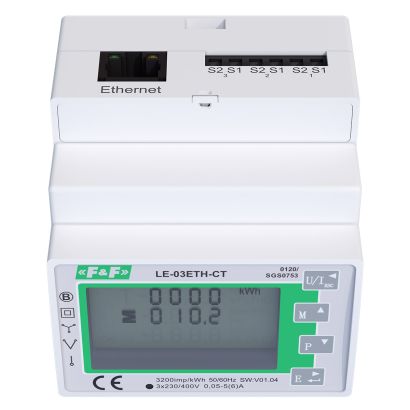

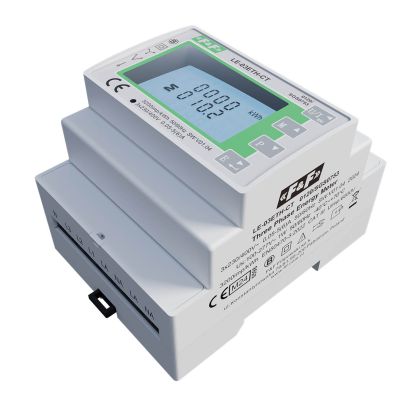

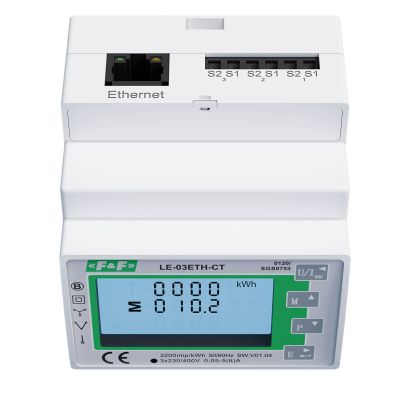

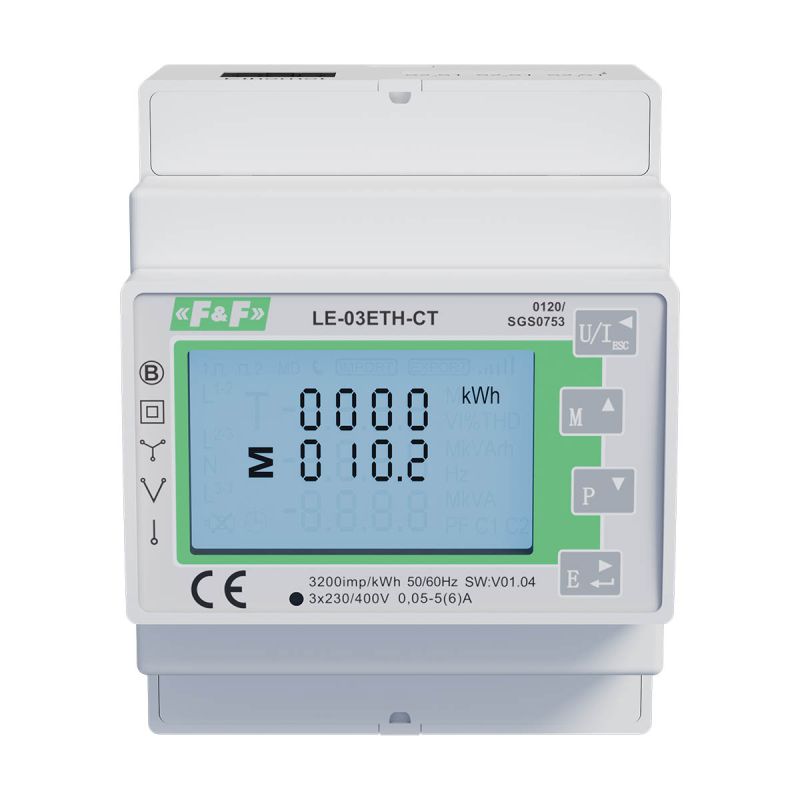

Licznik zużycia energii 3-fazowy LE-03ETH-CT
Trójfazowy. Podświetlany wyświetlacz LCD. Półpośredni, dwukierunkowy pomiar energii czynnej i biernej oraz parametrów sieci.
Posiada certyfikat MID.
Interfejs komunikacyjny Modbus TCP.
Zgodność
Dyrektywa MID 2014/32/EU
Nr certyfikatu 0120/SGS0753
Przeznaczenie
LE-03ETH CT jest elektronicznym, wielofunkcyjnym, certyfikowanym (deklaracja MID) licznikiem energii elektrycznej, przystosowanym do pomiarów w układzie półpośrednim (z wykorzystaniem przekładników prądowych) lub pośrednim (z wykorzystaniem przekładników napięciowych i prądowych). Licznik przystosowany jest do zdalnego odczytu poprzez wbudowany port komunikacyjny Ethernet i obsługę protokołu Modbus TCP.
Funkcje

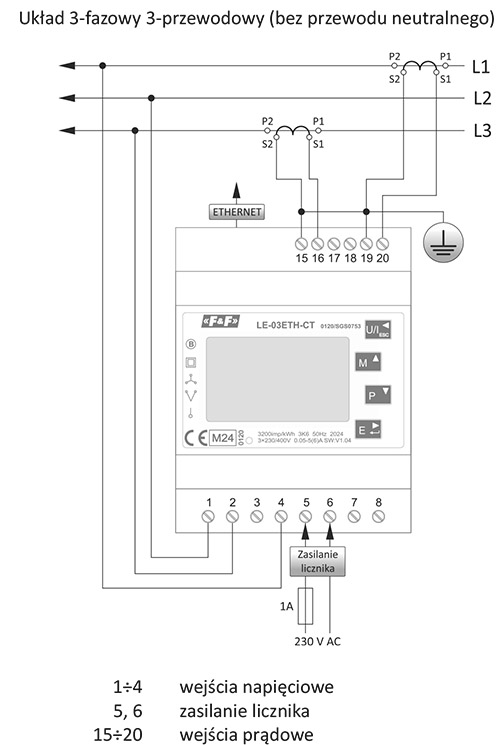

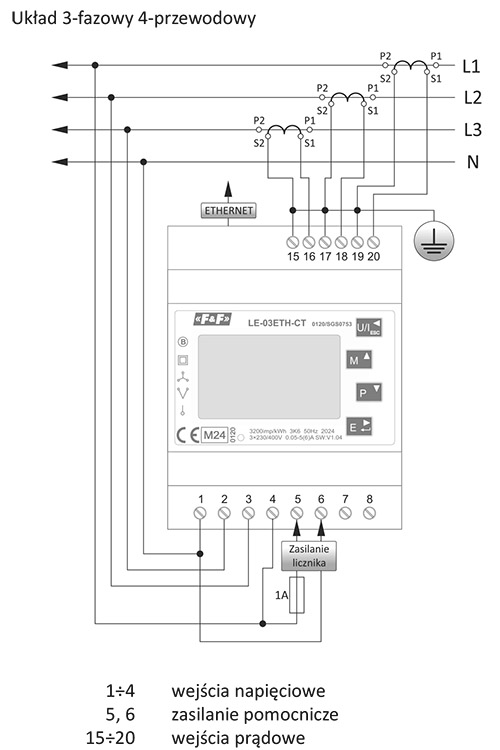

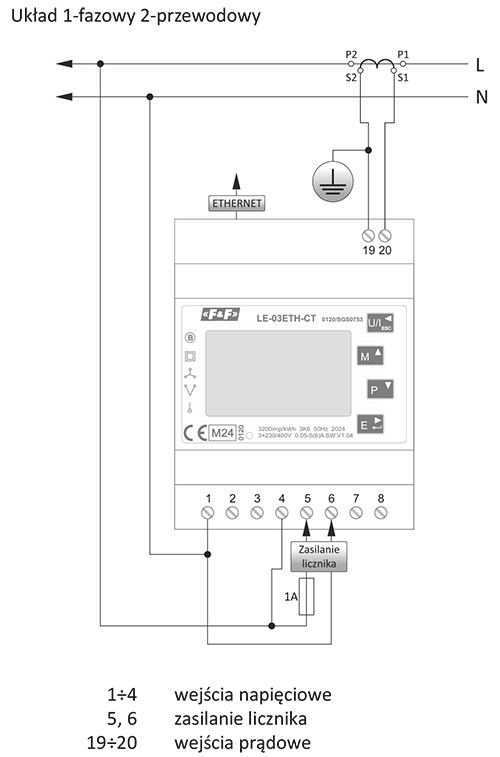

- Przeznaczony do pomiarów w układach 1-fazowych i 3-fazowych (3- i 4-przewodowych);
- 2-kierunkowy pomiar energii czynnej oraz biernej (import oraz eksport);
- Obsługa przekładników prądowych 1 A i 5 A o przełożeniu od 1 do 9999;
- Obsługa przekładników napięciowych w zakresie 100÷500 V i przełożeniu od 1 do 9999;
- Wskazanie kWh/kvar (pobrana/oddana);
- Wskazania parametrów sieci;
- Posiada certyfikat MID;
- Port Ethernet;
- Protokół Modbus TCP;
- Podświetlany, wielofunkcyjny wyświetlacz LCD;
- Możliwość zabezpieczenia konfiguracji licznika hasłem.
Mierzone wartości
| Energia czynna pobrana/oddana | AE+/AE- | [kWh] |
| Energia bierna pobrana/oddana | RE+/RE- | [kvarh] |
| Napięcia fazowe | U1, U2, U3 | [V] |
| Prądy fazowe | I1, I2, I3 | [A] |
| Częstotliwość | F | [Hz] |
| Moc czynna | P | [W] |
| Moc bierna | Q | [var] |
| Moc pozorna | S | [VA] |
| Współczynnik mocy | cosϕ | |
| Harmoniczne THD | % | |
| Zapotrzebowanie na moc i prąd | kW, kvar, kVA, I |
Program serwisowy
LE Config
Program umożliwia testowy odczyt wartości naliczonej energii oraz dokonanie nastaw podstawowych parametrów licznika.
Program LE Config > pobierz
Komunikacja PC-LE za pomocą konwertera USB CN-USB-485 ►
Program bezpłatny.
Programy do zdalnego odczytu wskazań liczników
LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE-03MW, LE-03MW-CT
MeternetPRO
Program MeternetPRO umożliwia zdalny odczyt stanów oraz wskazań liczników, multimetrów, przetworników pomiarowych, modułów rozszerzeń wejść/wyjść i innych urządzeń pomiarowych komunikujących się zgodnie z protokołem Modbus RTU. Aplikacja jest integralną częścią programu Excel. Odczytane dane przedstawiane są w tabeli programu. Dane można dowolnie kształtować zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika jest aplikacją web'ową (stroną internetową). Dostęp do programu jest poprzez dowolną przeglądarkę internetową. W przypadku sieci LAN z publicznym adresem IP istnieje możliwość konfiguracji pracy programu i odczytu danych poprzez internet.
Moduł rozliczeń abonentowych zużycia energii elektrycznej
Moduł rozliczeń abonentowych zużycia energii elektrycznej lub innych rejestrowanych wartości narastających, np. zużycia wody, ciepła, itp. Pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.
- Napięcie zasilania
- 85÷275 V AC
- Napięcie znamionowe
- 3×230/400 V
- Minimalny prąd mierzony
- 0,02 A
- Prąd bazowy
- 3×5 A
- Prąd maksymalny
- 3×6 A
- Częstotliwość znamionowa
- 50 Hz
- Pobór własny licznika
- 10 VA; 2 W
- Zakres wskazań liczydła
- 0÷9999999,9 kWh
- Porty komunikacyjne
- Ethernet
- Protokół komunikacyjny
- Modbus TCP
- Sygnalizacja sczytywania
- LED czerwona
- Przeciążalność
- 20×Imax/0,5 s
- Izolacja
- 4 kV/1 min.; 6 kV/1,2 μs
- Przyłącze
- zaciski śrubowe 2,5 mm²
- Temperatura pracy
- -40÷70°C
- Wymiary
- 4 moduły (70 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP51
- Kategoria pomiarowa (CAT)
- III
- Dokładność pomiaru - energia czynna (EN504070-3:2022)
- klasa B
- Dokładność pomiaru - energia bierna (IEC62053-23)
- klasa 2
- Dokładność pomiaru - napięcie
- 0,5%
- Dokładność pomiaru - prąd
- 0,5%
- Dokładność pomiaru - częstotliwość
- 0,2%
- Dokładność pomiaru - współczynnik mocy
- 1%
- Dokładność pomiaru - moc czynna i bierna
- ±1%
- Zakres pomiarowy napięć fazowych (1p2w i 3p4w)
- 100÷276 V AC
- Zakres pomiarowy napięć międzyfazowych (3p3w)
- 172÷480 V AC
- Moc wejść prądowych
- mniej niż 1 VA
- IP (domyślnie)
- 192.168.1.200
- Port
- 502
- Maska podsieci
- 255.255.255.0
- Brama
- 192.168.1.1
- DHCP (domyślnie)
- wyłączony
| Produkt | Licznik 1-fazowy | Licznik 3-fazowy | Wskaźnik 1-fazowy | Wskaźnik 3-fazowy | MID | Pomiar pośredni | Pomiar półpośredni | 2-kierunkowy | Pomiar dodatkowych parametrów | Komunikacja | Podświetlenie liczydła | Kasowanie | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Energia czynna pobrana | Energia czynna oddana | Energia bierna | Energia bierna pobrana | Energia bierna oddana | Moc czynna, bierna, pozorna | Zapotrzebowanie na moc | Napięcie | Prąd | Częstotliwość | Współczynnik mocy | Ethernet | Modbus | M-Bus | |||||||||||
| LE-01 | ● | – | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-01d | ● | – | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-01DC | ● | – | – | – | – | – | bocznik | ● | ● | ● | – | – | – | – | – | ● | ● | – | – | – | ● | – | ● | – |
| LE-01M | ● | – | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | ● | – | – | – |
| LE-01MB | ● | – | – | – | ● | – | – | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | – | ● | ● | – |
| LE-01MQ | ● | – | – | – | ● | – | – | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | ● | – | ● | – |
| LE-01MR | ● | – | – | – | ● | – | – | ● | ● | – | ● | – | – | ● | – | ● | ● | ● | ● | – | ● | – | ● | ● |
| LE-01MW | ● | – | – | – | ● | – | – | ● | ● | – | ● | – | – | ● | – | ● | ● | ● | ● | – | ● | – | ● | ● |
| LE-01R | ● | – | – | – | ● | – | – | ● | ● | ● | ● | – | – | ● | ● | ● | ● | ● | ● | – | – | – | ● | ● |
| LE-02d | – | ● | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | ● | – |
| LE-02d CT | – | ● | – | – | – | – | ● | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | ● | – |
| LE-03 | – | ● | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-03d | – | ● | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | ● | – |
| LE-03d CT200 | – | ● | – | – | – | – | ● | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-03d CT400 | – | ● | – | – | – | – | ● | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-03ETH | – | ● | – | – | ● | – | ● | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | ● | – | – | ● | – |
| LE-03ETH-CT | – | ● | – | – | ● | ● | ● | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | ● | – | – | ● | – |
| LE-03 FPV-RST | – | ● | – | – | ● | – | – | ● | ● | ● | – | – | – | ● | – | – | – | – | – | – | – | – | ● | ● |
| LE-03M | – | ● | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | ● | – | – | – |
| LE-03M CT | – | ● | – | – | – | – | ● | – | ● | – | – | – | – | – | – | – | – | – | – | – | ● | – | – | – |
| LE-03MB | – | ● | – | – | ● | – | – | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | – | ● | ● | – |
| LE-03MB CT | – | ● | – | – | – | ● | ● | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | – | ● | ● | – |
| LE-03MP | – | ● | – | – | – | – | – | ● | ● | – | ● | – | – | ● | – | ● | ● | ● | – | – | ● | – | – | – |
| LE-03MQ | – | ● | – | – | ● | – | – | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | ● | – | ● | – |
| LE-03MQ CT | – | ● | – | – | ● | ● | ● | ● | ● | ● | – | ● | ● | ● | ● | ● | ● | ● | ● | – | ● | – | ● | – |
| LE-03MW | – | ● | – | – | ● | – | – | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | – | ● | – | – | ● |
| LE-03MW CT | – | ● | – | – | – | – | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | – | ● | – | – | ● |
| LE-04d | – | ● | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| LE-05d | – | ● | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| NEL-1-30 | – | – | ● | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| NEL-1-60 | – | – | ● | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| NEL-3-100 | – | – | – | ● | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| WZE-1 | ● | – | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| WZE-1-RST | ● | – | – | – | – | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | ● | ● |
| WZE-3 | – | ● | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | – |
| WZE-3-RST | – | ● | – | – | ● | – | – | – | ● | – | – | – | – | – | – | – | – | – | – | – | – | – | – | ● |
