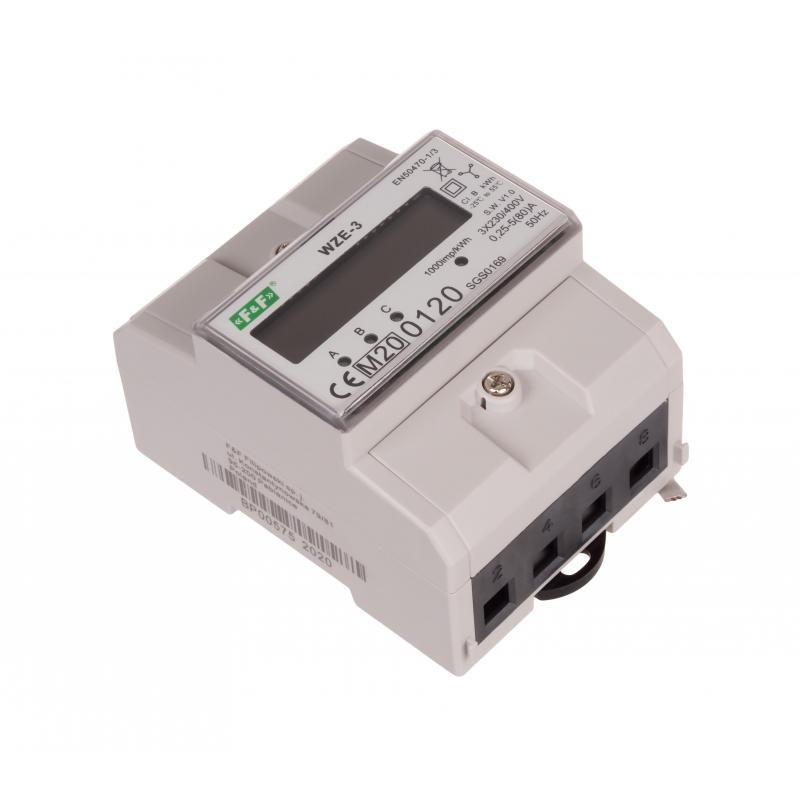

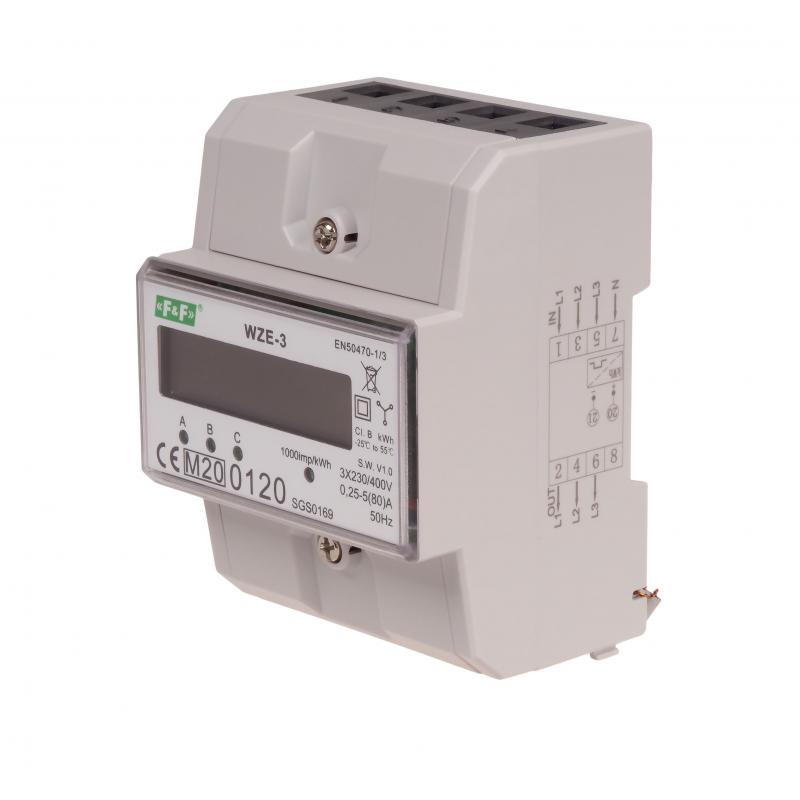

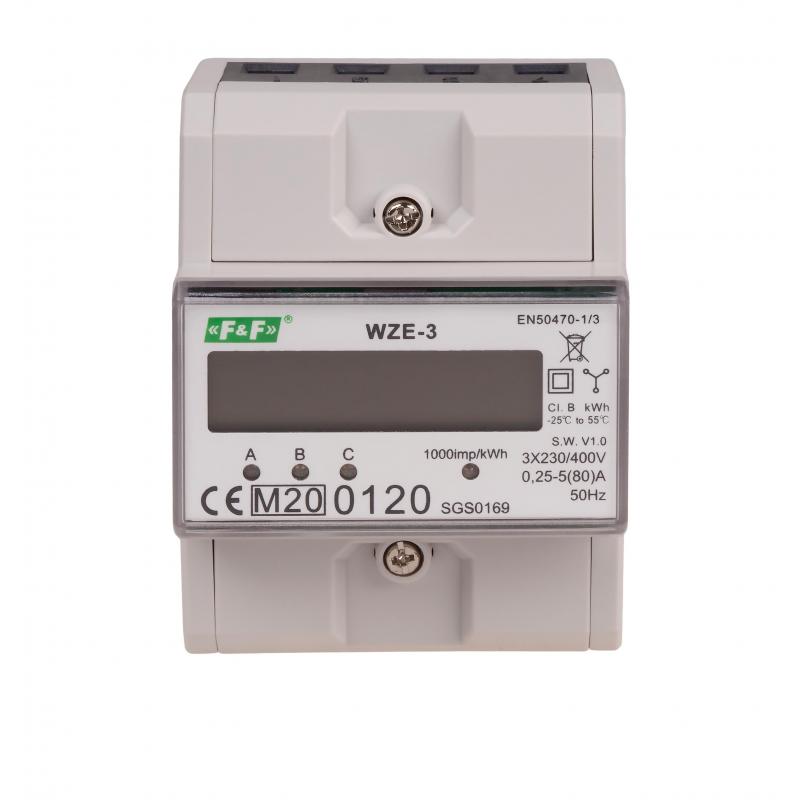

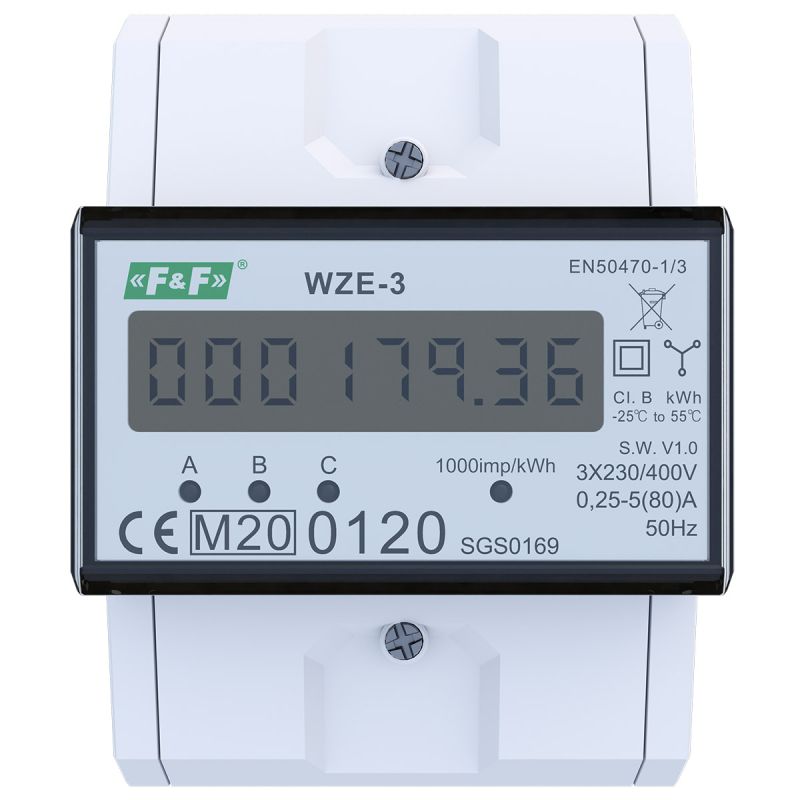

Licznik zużycia energii WZE-3

Licznik zużycia energii WZE-3

WZE-3, 5902431670058

Opis produktu

Trójfazowy licznik zużycia energii elektrycznej. Prąd 80 A.
WZE-3 jest statycznym (elektronicznym) wzorcowanym licznikiem energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim.
Licznik posiada certyfikat zgodności z MID.

Działanie
Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej diody LED (L1, L2, L3). Suma impulsów z trzech faz sygnalizowana miganiem diody LED (800imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD.
Cyfry po przecinku oznaczają części setne (.01 KWh =10Wh).

Zgodność
Certtyfikat MID 2014/32/EU nr 0120/SGS0169

Uwaga!
Licznik posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia.
Licznik posiada możliwość plombowania osłon zacisków  wejściowych i wyjściowych uniemożliwiające zrobienie obejścia licznika.


Typ trójfazowy
Protokół komunikacyjny brak
Zgodność Dyrektywa MID 2014/32/EU
Napięcie odniesienia 3×230/400 V+N
Prąd bazowy 0,25÷5 A
Prąd maksymalny 80 A
Minimalny prąd mierzony 0,04 A
Pobór własny licznika 10 VA; 2 W
Zakres wskazań liczydła 0÷999999,99 kWh
Stała licznika (1 Wh/imp) 1000 imp/kWh
Sygnalizacja sczytywania LED czerwona
Wyjście impulsowe SO+ SO- otwarty kolektor
Napięcie podłączenia SO+ SO- maks. 27 V DC
Prąd podłączenia SO+ SO- maks. 27 mA
Czas impulsu SO+ SO- 35 ms
Klasa dokładności B
Sygnalizacja poboru prądu 3×LED czerwona
Przyłącze zaciski śrubowe 16 mm²
Temperatura pracy -20÷50°C
Wymiary 4,5 modułu (75 mm)
Montaż na szynie 35 mm
Stopień ochrony IP20
WZE-3 schemat podłączenia
WZE-3 wymiary licznika
