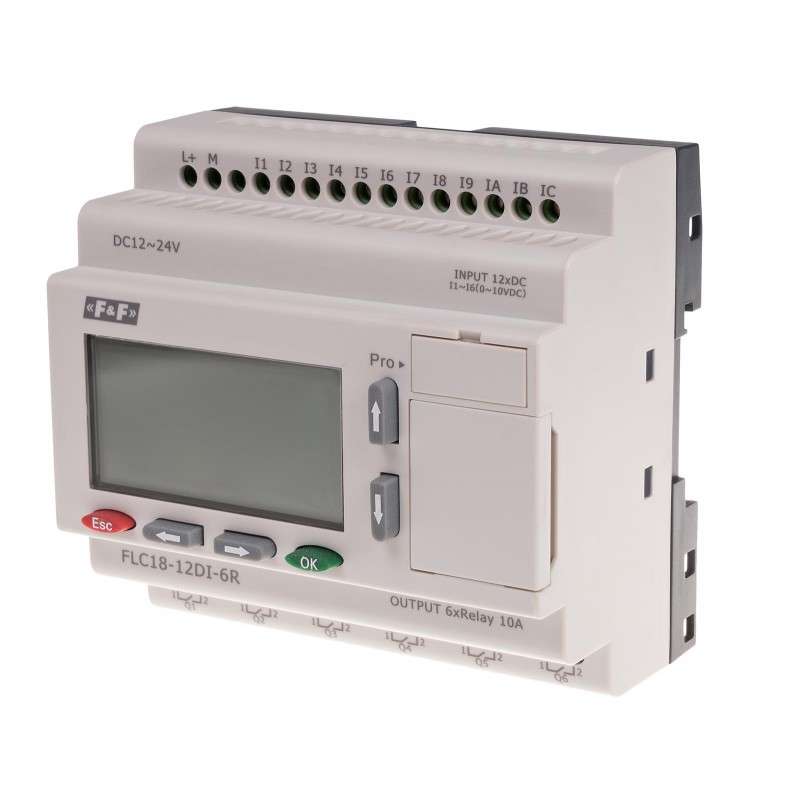

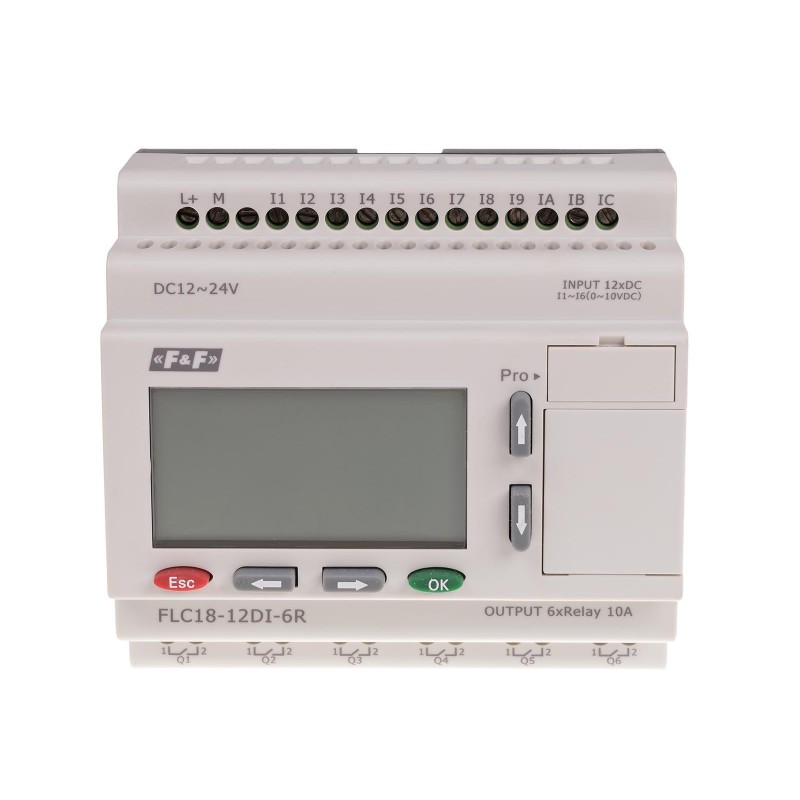

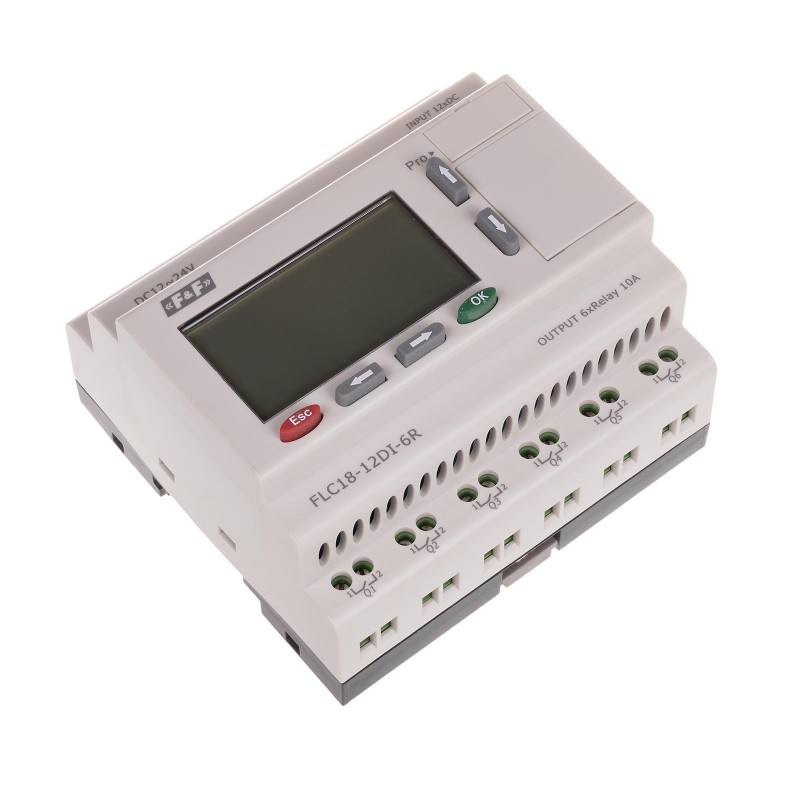

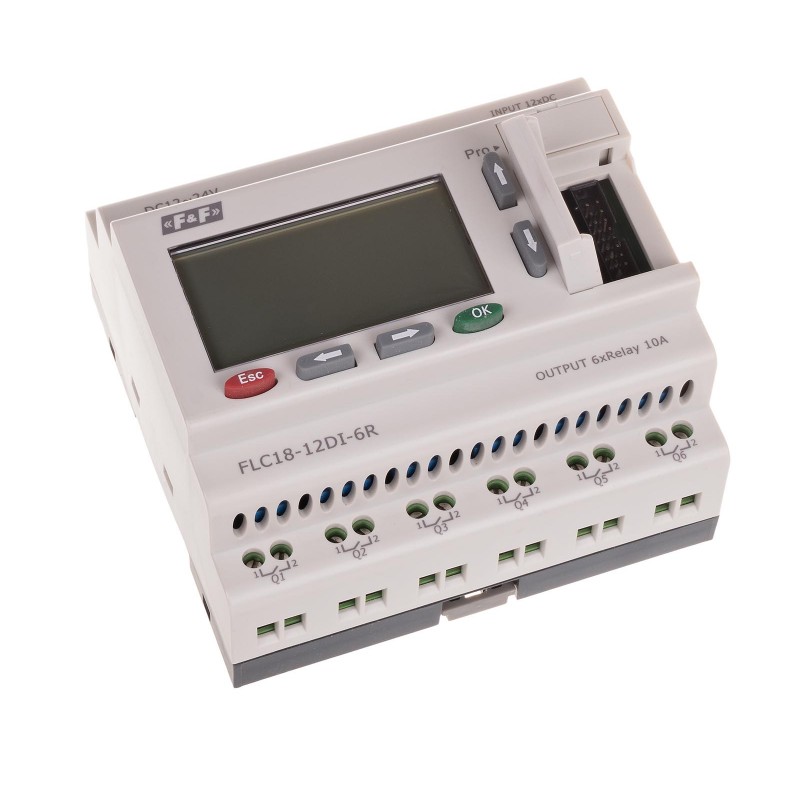

Sterownik programowalny FLC18-12DI-6R
Sterownik programowalny FLC18-12DI-6R
FLC18-12DI-6R, 5908312599418
Opis produktu

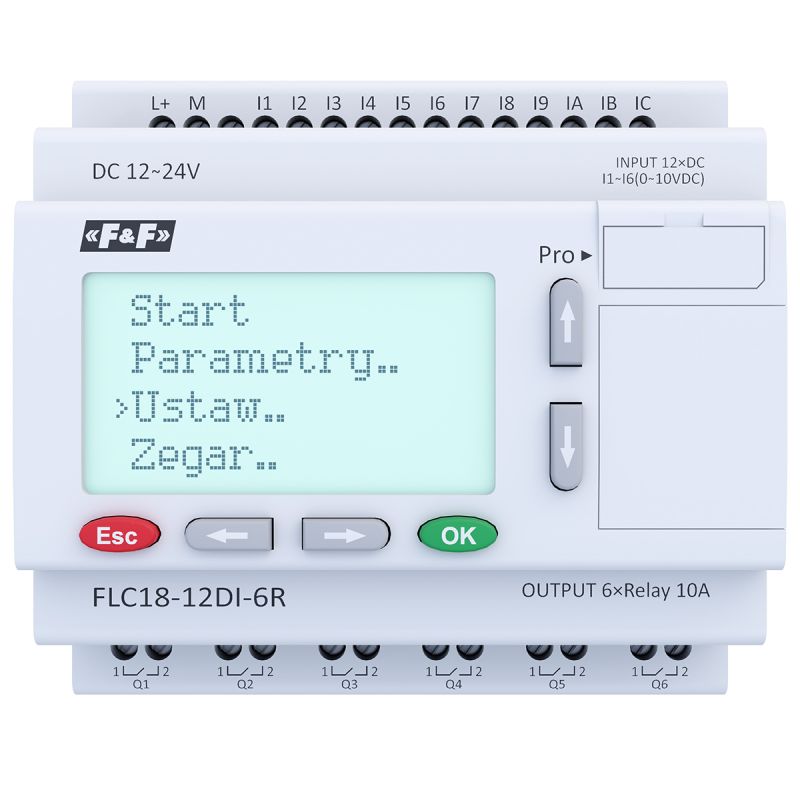

Jednostka centralna (CPU).FLC to uniwersalny, programowalny sterownik logiczny.
Steruje elementami domowej i przemysłowej instalacji elektrycznej (np. kontrola oświetlenia, sterowanie maszynami, nadzór nad procesami w przemyśle).
Co wyróżnia uniwersalny sterownik FLC?
Dzięki wbudowanemu panelowi użytkownika nie wymaga łączenia z kosztownymi panelami zewnętrznymi. Zapewnia jednocześnie użytkownikowi podgląd i konfigurację parametrów układu sterowania. Sterownik wyposażony jest w zaawansowane interfejsy komunikacyjne. Umożliwia łatwe podłączenie z profesjonalnymi stacjami wizualizacji (wykorzystując protokół Modbus).
Jak zaprogramować sterownik FLogic?
Do programowania sterowników FLogic wykorzystywane jest bezpłatne oprogramowanie narzędziowe FLCLogic Soft. Aplikacja umożliwia napisanie programu, przetestowanie go z użyciem symulatora (bez połączenia ze sterownikiem), załadowanie do sterownika i testy sprzętowe (podgląd pracy rzeczywistego urządzenia z możliwością rejestracji danych analogowych i cyfrowych).
| Typ | sterownik programowalny |
| Moduły rozszerzeń | 16 |
| Liczba bloków funkcyjnych | 1024 |
| Napięcie zasilania | 12÷24 V DC |
| Ogólna ilość wejść | 12 (I1÷IC) |
| Liczba wejść cyfrowych | 12 (I1÷IC) |
| Zakres napięć wejściowych | 0÷28,8 V DC |
| Liczba wejść analogowych | 6 (I1÷I6) (0÷10 V DC) |
| Wejścia analogowe - zakres pomiarowy | 0÷10 V DC |
| Wejścia analogowe - rozdzielczość | 10 bit |
| Liczba wolnych wejść (4Hz) | 8 |
| Liczba szybkich wejść (60 kHz) | 4 |
| Wyjścia - liczba wyjść | 6 (Q1÷Q6) |
| Wyjścia - typ wyjścia | przekaźnikowe |
| Wyjścia - prąd ciągły, obciążenie rezystancyjne | 10 A |
| Wyjścia - prąd ciągły, obciążenie indukcyjne | 2 A |
| Wyjścia - trwałość elektryczna, obciążenie rezystancyjne | 10⁵ cykli |
| Wyjścia - trwałość mechaniczna | 10⁷ cykli |
| Dokładność zegara RTC | ±2 s/dzień |
| Podtrzymanie zegara RTC | 20 dni |
| Trwałość programu | 10 lat |
| Zabezpieczenie przed utratą danych | TAK |
| Waga | 400 g |
| Odporność na chwilowy zanik napięcia | 5 ms |
| Liczba liczników zdarzeń (1÷99999999) | 1024 |
| Liczba liczników czasu (10 ms ÷ 99 h 59 m) | 1024 |
| Liczba flag cyfrowych | 256 |
| Liczba rejestrów analogowych | 256 |
| Liczba regulatorów PI | 30 |
| Liczba bloków matematycznych | 1024 |
| Liczba ekranów HMI | 128 |
| Czas cyklu | 0,6÷8 ms |
| Czas przetwarzania pojedynczej aplikacji | 100 ms |
| Panel operatora | TAK |
| RS232 | TAK |
| Panel HMI | TAK |
| Przyłącze | zaciski śrubowe 1,5 mm² |
| Moment dokręcający | 0,4 Nm |
| Pobór mocy | 3,5÷4 W |
| Temperatura pracy | -20÷55°C |
| Montaż | na szynie 35 mm |
| Stopień ochrony | IP20 |
