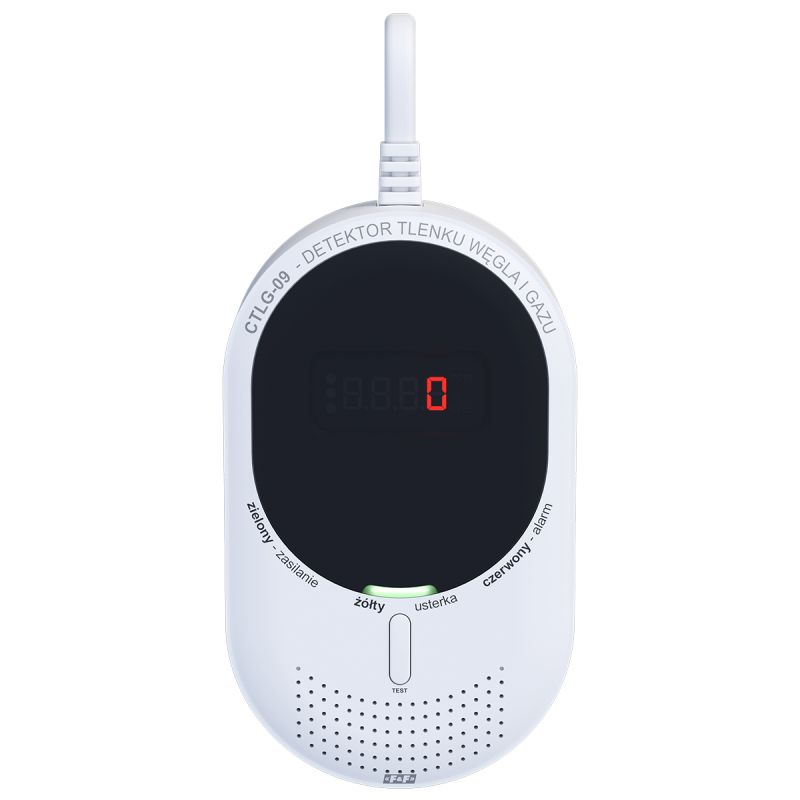

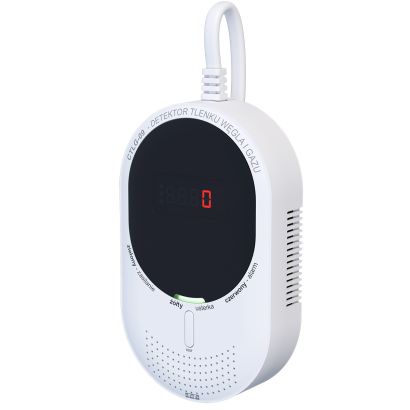

Detektor tlenku węgla i gazu CTLG-09

Czujnik czadu i gazu ziemnego z podtrzymaniem zasilania

CTLG-09 to dwufunkcyjny czujnik do monitorowania obecności czadu (tlenku węgla) i metanu — głównego składnika gazu ziemnego — w pomieszczeniach zamkniętych. Po wykryciu warunków alarmowych uruchamia sygnalizację dźwiękową i optyczną.

Jak detektor gazu ziemnego i czadu sygnalizuje zagrożenie

Czad (tlenek węgla) powstaje podczas niepełnego spalania paliw, np. drewna, węgla lub gazu. Jego poziom może wzrosnąć m.in. w wyniku nieprawidłowego odprowadzania spalin. Jest bezbarwny i bezwonny, dlatego człowiek nie może rozpoznać jego obecności własnymi zmysłami. Wdychanie tlenku węgla może prowadzić do niedotlenienia organizmu, zatrucia, a nawet śmierci.

Metan jest głównym składnikiem gazu ziemnego, a jego mieszanina z powietrzem może stwarzać zagrożenie wybuchem.

Po wykryciu warunków alarmowych detektor uruchamia sygnalizację dźwiękową i optyczną. Wyświetlacz pokazuje wskazanie stężenia wykrytego gazu. Czas zadziałania alarmu czadu zależy od jego stężenia.

Podtrzymanie zasilania i samokontrola

Zasilanie sieciowe 100÷240 V AC, 50 Hz uzupełnia wbudowany, wymienny akumulator 3,6 V typu 18650. Po zaniku napięcia sieciowego podtrzymuje on pracę czujnika przez kilka godzin. Urządzenie sygnalizuje usterki oraz problemy z zasilaniem rezerwowym.

Okres eksploatacji detektora wynosi 5 lat. Urządzenie kontroluje czas użytkowania i informuje o konieczności wymiany. Poprawność działania sprawdzaj przyciskiem TEST co miesiąc. Konstrukcja mechaniczna zabezpiecza przed ingerencją osób nieuprawnionych.

Pełna weryfikacja działania wymaga testowego gazu kalibracyjnego. Gaz z niezapalonej zapalniczki nie daje miarodajnego wyniku.

Co sprawdzić przed montażem

Urządzenie nie wykrywa dymu ani gazu LPG, np. propanu-butanu z butli. Dobierz czujniki do rzeczywistych zagrożeń i zamontuj je zgodnie z instrukcją danego modelu.

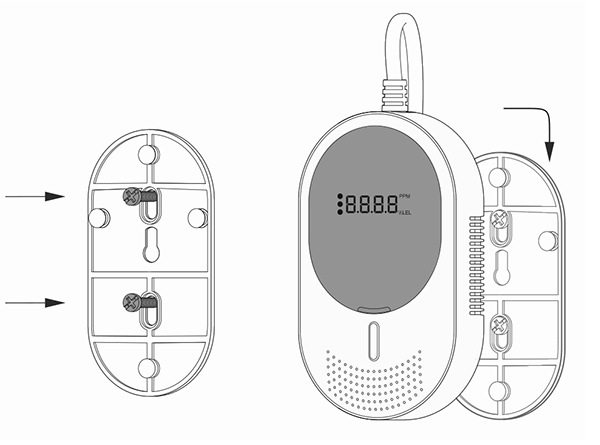

Przed pierwszym użyciem zapoznaj się z instrukcją. Miejsce instalacji powinno umożliwiać prawidłowe wykrywanie obu gazów, zgodnie z wymaganiami montażowymi CTLG-09.

Dane techniczne

• Rodzaj wykrywanych gazów: tlenek węgla (CO), metan (CH₄).

• Napięcie zasilania: 100÷240 V AC.

• Częstotliwość zasilania: 50 Hz.

• Podtrzymanie zasilania: akumulator 3,6 V typu 18650.

• Wskazania alarmowe CH₄: >8,0% LEL (4000 ppm).

• Wskazania alarmowe CO: 50 ppm — 60÷90 min; 100 ppm — 10÷40 min; 300 ppm — 0÷3 min.

• Poziom dźwięku alarmu: ≥85 dB/3 m.

• Żywotność detektora: 5 lat.

• Pobór mocy (maksymalny): 5 W.

• Temperatura pracy: −10÷40°C.

• Ciśnienie atmosferyczne: 860÷1060 hPa.

• Wymiary: 136×82×39 mm.

• Waga: 230 g.

• Montaż: wewnętrzny.

LEL oznacza dolną granicę wybuchowości, po polsku DGW. Jednostka ppm określa liczbę części gazu przypadających na milion części mieszaniny.

Sprawdź wariant

• Czujnik czadu i gazu ziemnego z wyjściem alarmowym — CTLG-08-P. Ma wyjście alarmowe 230 V AC o obciążalności ≤8 A w kategorii AC-1.

• Radiowy czujnik czadu i gazu ziemnego — CTLG-08-R. Przekazuje alarm do innych CTLG-08-R w zasięgu połączenia.

• Czujnik czadu i gazu ziemnego Wi-Fi — CTLG-09-W. Umożliwia powiadomienia na telefon w aplikacji Tuya Smart.

Kiedy czujnik czadu jest obowiązkowy

Obowiązek obejmuje określone w przepisach pomieszczenia ze spalaniem paliwa stałego, ciekłego lub gazowego. Wymagana jest co najmniej jedna autonomiczna czujka tlenku węgla spełniająca wymagania odpowiedniej Polskiej Normy.

Wyjątkiem jest spalanie w urządzeniu z zamkniętą komorą spalania albo w urządzeniu gazowym przeznaczonym do przygotowywania posiłków.

• Nowe lokale i pomieszczenia objęte przepisami: wymagania obowiązują od 23 grudnia 2024 r., przy rozpoczęciu użytkowania.

• Pomieszczenia w lokalach mieszkalnych użytkowane w tym charakterze 23 grudnia 2024 r.: wymagania od 1 stycznia 2030 r.

• Objęte przepisami pomieszczenia ze spalaniem paliwa w lokalach użytkowych przeznaczonych na pobyt ludzi, w strefach pożarowych kategorii ZL, użytkowane w tym charakterze 23 grudnia 2024 r.: wymagania od 30 czerwca 2026 r.

Czujkę należy montować, konserwować i użytkować zgodnie z instrukcją producenta. Wykrywanie metanu jest dodatkową funkcją tego modelu. Opisany obowiązek dotyczy czadu; urządzenie nie zastępuje czujnika dymu.

Podstawa prawna — rozporządzenie MSWiA z 21 listopada 2024 r., Dz.U. 2024 poz. 1716.
