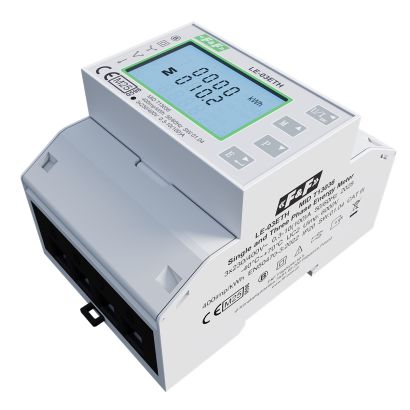

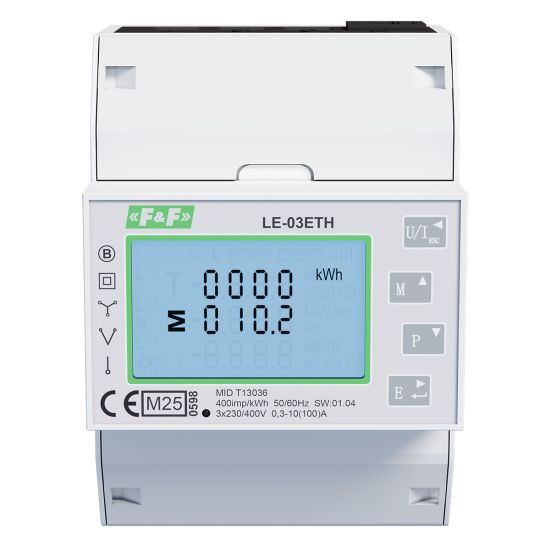

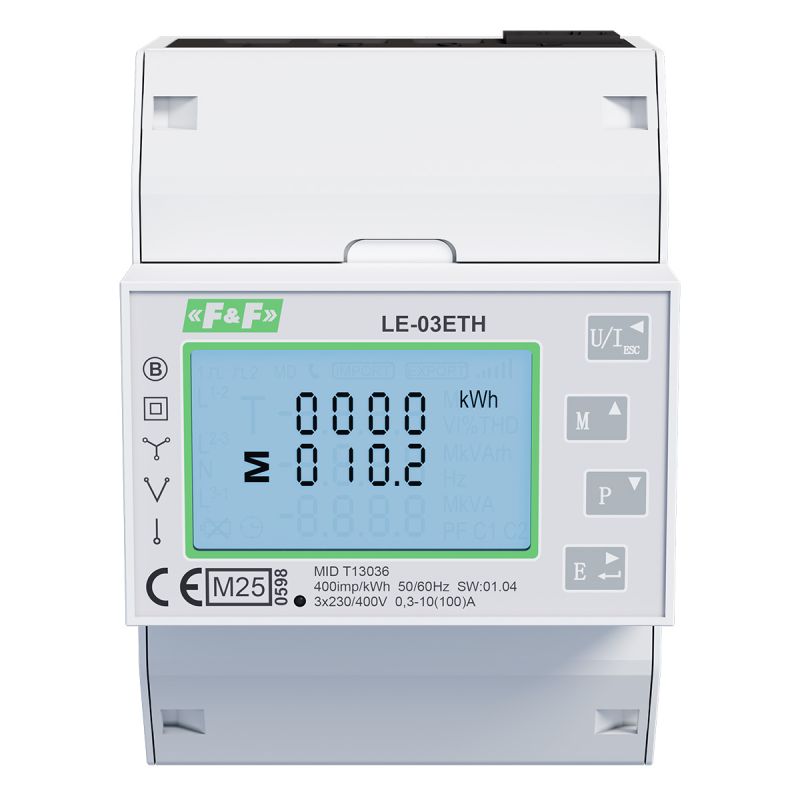

Pengukur konsumsi energi 3 fase LE-03ETH
Tiga fase. Layar LCD dengan lampu latar. Pengukuran langsung, dua arah untuk energi aktif dan reaktif serta parameter jaringan.
Bersertifikat MID.
Antarmuka Ethernet dan protokol komunikasi Modbus TCP.
Kepatuhan
Petunjuk MID 2014/32/EU
Nomor Sertifikat TI3036
Tujuan
LE-03ETH adalah meteran listrik elektronik, multifungsi, bersertifikat (deklarasi MID), cocok untuk pengukuran langsung. Meteran ini cocok untuk pembacaan jarak jauh melalui port komunikasi Ethernet internal dan dukungan protokol Modbus TCP.
Fungsi
- 3 fase
- dua arah
- pengukuran langsung 100 A
- indikasi kWh / kvar (input / output)
- indikasi parameter listrik
- Bersertifikat MID
- Protokol TCP Modbus
- Port Ethernet
- layar multifungsi LCD dengan lampu latar
- perlindungan konfigurasi penghitung dengan kata sandi
Nilai terukur
| Masukan / keluaran energi aktif | AE + / AE- | [kWh] |
| Masukan/keluaran energi reaktif | RE+/RE- | [kvarh]. |
| Tegangan fase | U1, U2, U3 | [V] |
| Arus fase | I1, I2, I3 | [A] |
| Frekuensi | F | [Hz] |
| Daya aktif | P | [W] |
| Daya reaktif | Q | [var]. |
| Daya nyata | S | [VA] |
| Faktor daya | cos ϕ | |
| THD harmonisa | % | |
| Permintaan daya dan arus | kW, kvar, kVA, I |
- Interfejs komunikacyjny
- Modbus TCP
- Napięcie znamionowe
- 3×230/400 V AC
- Prąd bazowy
- 10 A
- Prąd maksymalny
- 100 A
- Częstotliwość znamionowa
- 50÷60 Hz
- Klasa ochronności izolacji
- II klasa
- Perumahan
- Plastik PC + ABS
- Klasa warunków środowiskowych - mechanicznych
- M1
- Klasa warunków środowiskowych - elektromagnetycznych
- E2
- Pobór własny licznika
- 10 VA; 2 W
- Zakres wskazań liczydła
- 0÷9999999,9 kWh
- Stała licznika
- 400 imp/kWh
- Wyświetlacz
- Lampu latar LCD (biru)
- Wilgotność (bez kondensacji)
- ≤95%
- Sygnalizacja sczytywania
- LED czerwona
- Przeciążalność
- 30×lmax/10 ms
- Izolacja
- 4 kV/1 min.; 6 kV/1,2 μs
- Napięcie mierzone L-N
- 100– 276 V AC
- Napięcie mierzone L-L
- 173 – 480 V AC
- Przyłącze
- Zaciski śrubowe 4 – 25 mm2
- Moment dokręcający
- 3,5 Nm
- Temperatura pracy
- -25÷55°C
- Wymiary
- 4 modul (72 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP51
- Temperatura przechowywania
- -40°C - 70°C
- Dokładność pomiaru - energia czynna (EN504070-3:2022)
- klasa B
- Dokładność pomiaru - energia bierna (IEC62053-23)
- klasa 2
- Dokładność pomiaru - napięcie
- 0,5%
- Dokładność pomiaru - prąd
- 0,5%
- Dokładność pomiaru - częstotliwość
- 0,2%
- Dokładność pomiaru - moc czynna i bierna
- ±1%
- IP (domyślnie)
- 192.168.1.200
- Port
- 502
- Maska podsieci
- 255.255.255.0
- Brama
- 192.168.1.1
- DHCP (domyślnie)
- wyłączony
- Arus minimum
- 0,3 A
- Arus deteksi minimum
- 0,04 A
- Ketahanan terhadap getaran
- 2g (10-50 Hz, menurut IEC60068-2-6)
- Tinggi pemasangan
- Hingga 2000 m. di atas permukaan laut.
