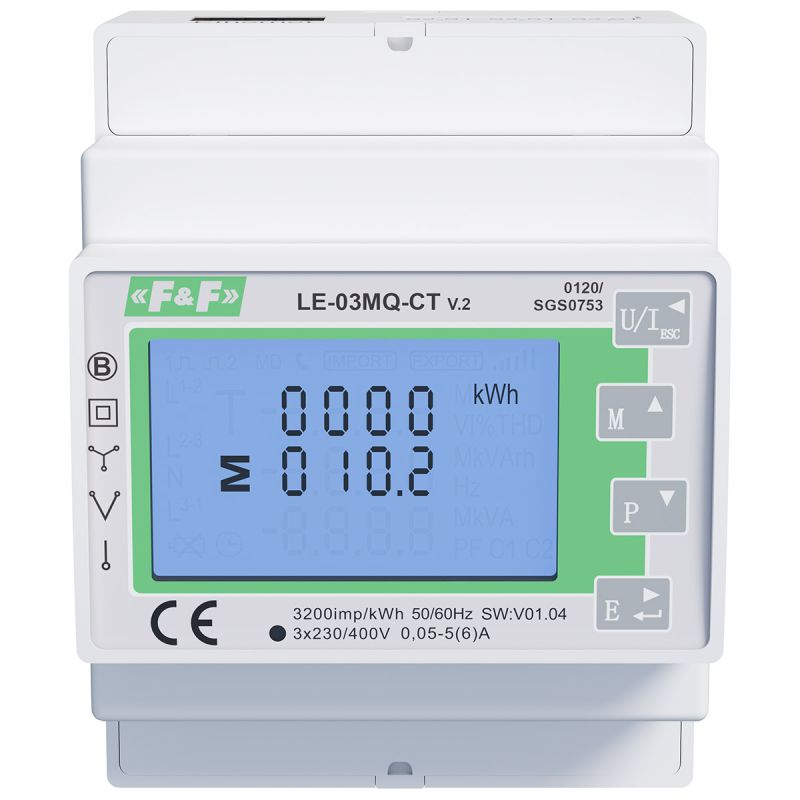

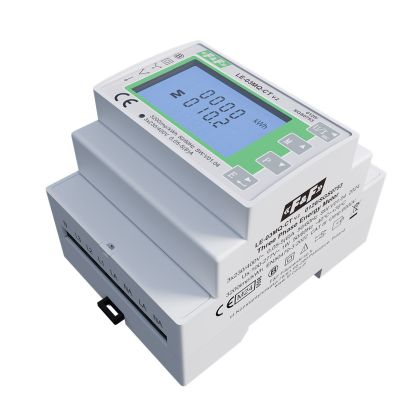

Licznik zużycia energii LE-03MQ CT

LE-03MQ-CT, 5908312599821

Fase tunggal atau tiga fase. Layar LCD dengan lampu latar. Pengukuran parameter listrik dan jaringan dua arah secarasemi-langsung dan dua arah.

Bersertifikat MID.

Antarmuka komunikasi Modbus RTU.

Kepatuhan
Petunjuk 2014/32/EU
Nomor sertifikat: 0120/SGS0753

Tujuan

Meteran LE-03MQ CT v2 adalah meteran listrik AC satu fase atau tiga fase yang dikalibrasi secara statis (elektronik) dalam sistem semi-langsung. Ini digunakan untuk indikasi dan registrasi listrik yang dikonsumsi dan parameter jaringan catu daya dengan kemungkinan pembacaan jarak jauh dari indikasi melalui jaringan kabel standar RS-485. Meteran ini bekerja sama dengan trafo arus (CT) dengan arus sekunder 1 A atau 5 A.
Meteran dikonfigurasikan melalui menu konfigurasi yang dapat diakses dari panel depan dan melalui port komunikasi sesuai dengan fungsi perangkat lunak Modbus RTU.

Fungsi

  • Sistem 1 fase atau 3 fase (3 dan 4 kabel);
  • Pengukuran energi aktif dan reaktif 2 arah;
  • Trafo arus 1 A atau 5 A;
  • Trafo arus 1÷9999;
  • Tampilan kWh / kvar (dikonsumsi / dihasilkan);
  • Indikasi parameter jaringan;
  • Kepatuhan MID;
  • Port RS-485;
  • Protokol Modbus RTU;
  • Output pulsa SO (× 2);
  • Layar LCD dengan lampu latar dan multifungsi;
  • Perlindungan kata sandi dari konfigurasi penghitung.

Nilai yang diukur

  • Energi aktif yang dikonsumsi AE+ [kWh].
  • Energi reaktif yang dikonsumsi RE+ [kvarh].
  • Energi aktif yang dipantulkan AE- [kWh].
  • Energi reaktif RE- [kvarh].
  • Tegangan fasa U1, U2, U3 [V].
  • Arus fasa I1, I2, I3 [A] [A] [A
  • Frekuensi f [Hz]
  • Daya aktif P [W]
  • Daya reaktif Q [var]
  • Daya semu S [VA]
  • Faktor daya cos ϕ
  • Harmonisa THD %
  • Permintaan daya dan arus kW, kvar, kVA, I


Program layanan

Konfigurasi LE
Program ini memungkinkan pembacaan uji nilai energi yang ditagihkan dan pengaturan parameter meteran dasar.

Program LE Config > unduh




Komunikasi PC-LE melalui konverter USB CN-USB-485 .
Program ini gratis.

Program untuk pembacaan jarak jauh dari meteran berikut ini
LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE-03MW, LE-03MW-CT

MeternetPRO
Aplikasi MeternetPRO memungkinkan pembacaan status dan indikasi penghitung, multimeter, pemancar pengukur, modul perluasan I/O, dan perangkat pengukur lain yang berkomunikasi sesuai dengan protokol Modbus RTU dari jarak jauh. Aplikasi ini merupakan bagian integral dari Excel. Data yang dibaca disajikan dalam tabel di dalam program. Data dapat dibentuk secara bebas sesuai dengan fungsi perangkat lunak spreadsheet. Pertukaran data antara perangkat dan aplikasi dilakukan melalui jaringan RS-485 atau LAN. Program bersama dengan basis data diinstal pada server MT-CPU-1 khusus, yang beroperasi di jaringan lokal. Antarmuka pengguna perangkat lunak adalah aplikasi web (situs web). Akses ke program ini melalui browser web apa pun. Dalam kasus LAN dengan alamat IP publik, dimungkinkan untuk mengonfigurasi operasi program dan pembacaan data melalui Internet.

Modul penagihan pelanggan untuk konsumsi listrik
Modul penagihan pelanggan untuk konsumsi listrik atau nilai tambahan lain yang tercatat, misalnya konsumsi air, konsumsi panas, dll. Memungkinkan penghitungan kenaikan nilai dalam periode penyelesaian yang ditentukan (interval waktu). Siklus: bulanan, mingguan, harian, per jam. Modul ini memungkinkan pembuatan banyak laporan individual dan paralel.



LE-03MQ-CT
Typ
trójfazowy
Napięcie zasilania
Napięcie znamionowe
3×230/400 V
Minimalny prąd mierzony
0,02 A
Prąd bazowy
3×5 A
Prąd maksymalny
3×6 A
Pobór własny licznika
10 VA; 2 W
Zakres wskazań liczydła
0÷99999,9 kWh
Zgodność
Dyrektywa MID 2014/32/EU
Protokół komunikacyjny
MODBUS RTU
Porty
RS-485
Podświetlenie LCD
TAK
Sygnalizacja sczytywania
2 x LED
Klasa dokładności
B
Stała licznika kWh/kvarh
0,01; 0,1; 1; 10; 100; 1000 imp.
Wyjście impulsowe kWh/kvarh
otwarty kolektor
Napięcie podłączenia kWh/kvarh
maks. 30 V DC
Prąd podłączenia kWh/kvarh
maks. 27 mA
Czas impulsu kWh/kvarh
60, 100, 200 ms
Przeciążalność
30×lmax/10 ms
Izolacja
4 kV/1 min.; 6 kV/1 μs
Napięcie mierzone L-N
100÷289 V AC
Napięcie mierzone L-L
173÷500 V AC
Przyłącze
zaciski śrubowe 4,0 mm²
Temperatura pracy
-20÷55°C
Wymiary
4 moduły (70 mm)
Montaż
na szynie 35 mm
Stopień ochrony
IP51
230 V AC sieć 1-fazowa 2-przewodowa


3×230 V+N sieć 3-fazowa 4-przewodowa


3×400 V sieć 3-fazowa 3-przewodowa (bez zera)
