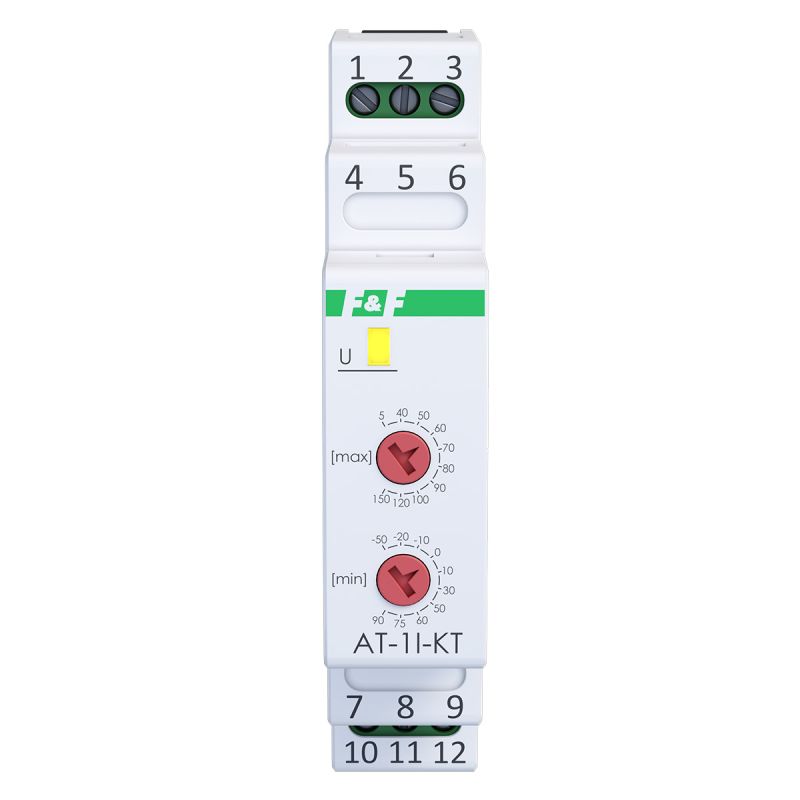

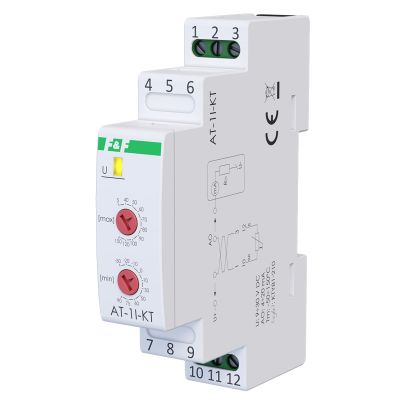

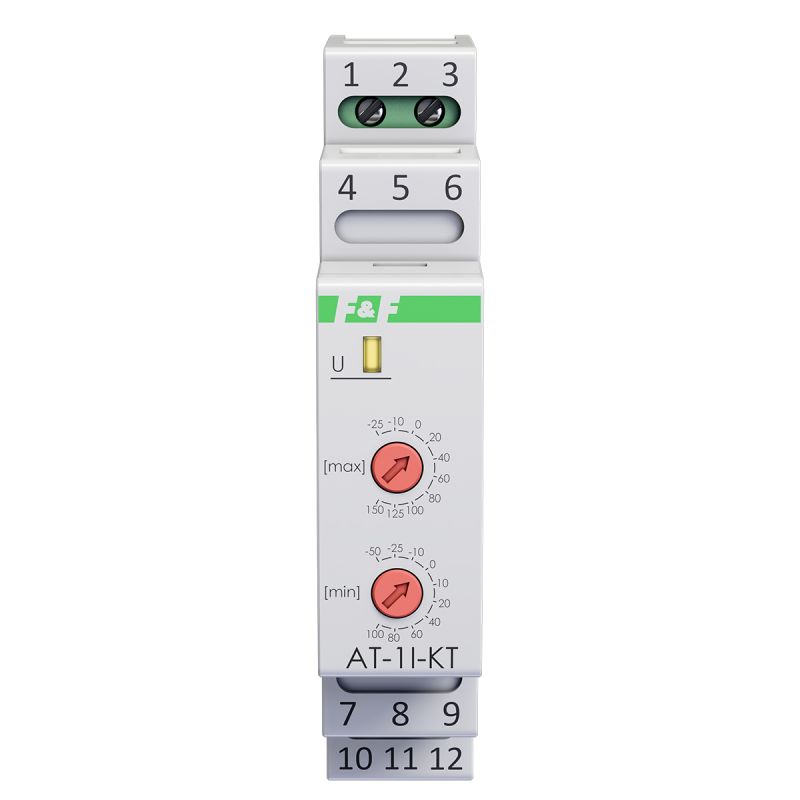

MAX-AT-1I-KT, 5902431673196

Pemancar suhu AT-1I-KT dirancang untuk pengukuran suhu menggunakan sensor suhu KTY81-210 eksternal dan mengubah hasil pengukuran menjadi sinyal arus analog dalam kisaran 4÷20 mA.

Fungsi

  • Pengukuran suhu lingkungan secara terus-menerus dengan menggunakan sensor suhu resistansi KTY81-210 (sensor harus dibeli secara terpisah);
  • Kerja sama dengan sensor suhu RT (kisaran suhu -30÷60°C) dan RT2 (kisaran suhu -50÷150°C) yang diproduksi oleh F&F;
  • Rentang pengukuran yang dapat disesuaikan;
  • Pensinyalan optik untuk operasi pemancar dan status sensor yang terhubung.

Pemasangan pemancar harus dilakukan oleh pemasang yang memiliki otorisasi dan pengalaman yang sesuai di bidang penyambungan instalasi listrik.
Untuk menyalakan pemancar, disarankan untuk menggunakan catu daya berkualitas tinggi dengan faktor penyaringan tegangan output yang baik.
Jangan meletakkan kabel sinyal, terutama kabel untuk sensor suhu, secara paralel dengan kabel daya lainnya.
Kabel berpelindung 2-inti direkomendasikan untuk sambungan sensor suhu. Pelindung kabel di satu sisi harus disambungkan ke PE. Panjang kabel memengaruhi akurasi pengukuran, misalnya untuk diameter kawat 0,25 mm², kabel sepanjang 10 m dapat melebihkan pembacaan suhu sebesar 1°C.
Direkomendasikan untuk menggunakan kabel UTP berpilin untuk menghubungkan catu daya dan receiver. Panjang maksimum kabel UTP tidak boleh melebihi 300 m.

MAX-AT-1I-KT
Napięcie zasilania
9÷30 V DC
Prąd
4÷20 mA
Dokładność czujnika temperatury (typowo)
temperatura -50°C: 3°C; temperatura 25°C: 1°C; temperatura 150°C: 3°C;
Zakres pomiarowy
-50÷150°C
Akurasi transduser
1%
Maksymalna rezystancja odbiornika
zasilanie 9 V - 375 Ω; zasilanie 12 V - 500 Ω; zasilanie 24 V - 1000 Ω; zasilanie 30 V - 1200 Ω
Typ czujnika temperatury
KTY 81-210
Przyłącze
zaciski śrubowe 2,5 mm²
Moment dokręcający
0,4 Nm
Temperatura pracy
-25÷55°C
Wymiary
1 moduł (18 mm)
Montaż
na szynie 35 mm
Stopień ochrony
IP20
