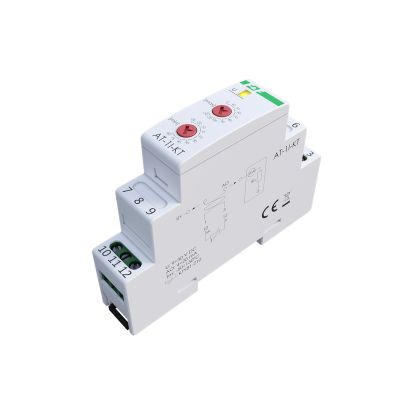

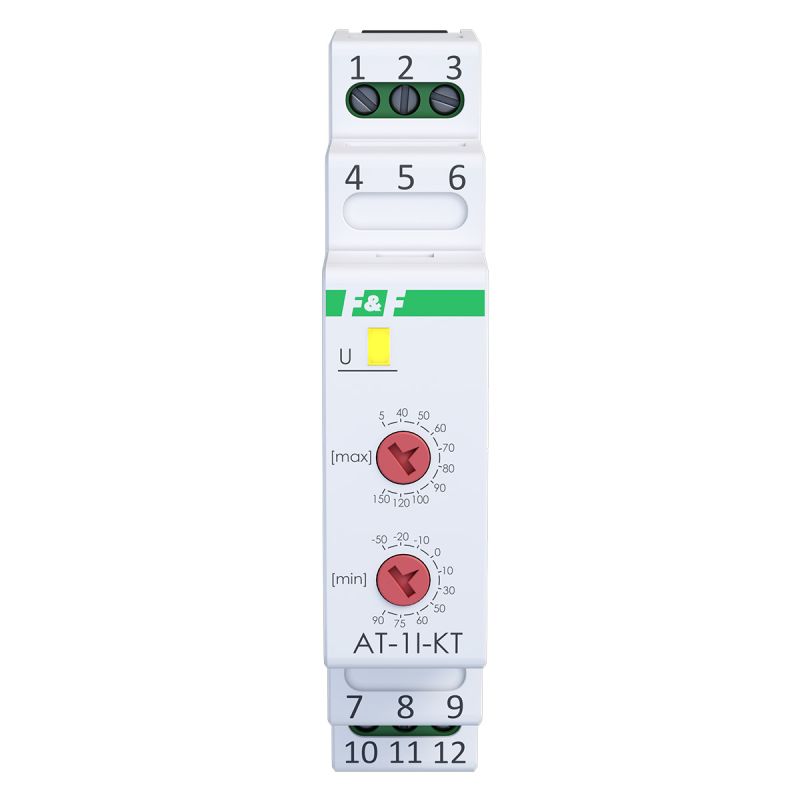

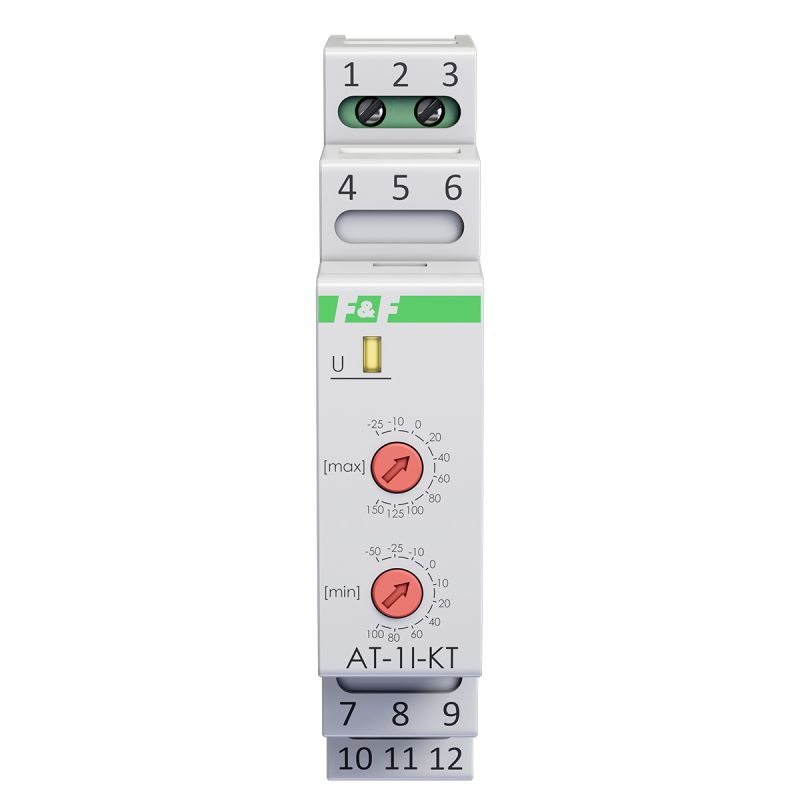

Przetwornik temperatury z wyjściem prądowym AT-1I-KT

MAX-AT-1I-KT, 5902431673196

Przetwornik temperatury AT-1I-KT przeznaczony jest do pomiaru temperatury przy wykorzystaniu zewnętrznego czujnika temperatury KTY81-210 i przekształcaniu wyniku pomiaru do postaci analogowego sygnału prądowego w zakresie 4÷20 mA.

Funkcje

  • Ciągły pomiar temperatury środowiska przy wykorzystaniu rezystancyjnych czujników temperatury KTY81-210 (czujnik należy nabyć osobno);
  • Współpraca z czujnikami temperatury RT (zakres temperatur -30÷60°C) i RT2 (zakres temperatur -50÷150°C) produkcji F&F;
  • Nastawialny zakres pomiarowy;
  • Optyczna sygnalizacja działania przetwornika oraz stanu podłączonego czujnika.

Montaż przetwornika powinien być wykonywany przez instalatora posiadającego stosowne uprawnienia oraz doświadczenie w zakresie łączenia instalacji elektrycznych.
Do zasilania przetwornika zalecane jest stosowanie zasilaczy wysokiej jakości z dobrym współczynnikiem filtrowania napięcia wyjściowego.
Nie układać przewodów sygnałowych, w tym szczególnie przewodu do czujnika temperatury, równolegle do innych przewodów silnoprądowych.
Do podłączenia czujnika temperatury zaleca się stosowanie 2-żyłowego przewodu ekranowanego. Ekran przewodu z jednej strony należy podłączyć do PE. Długość przewodu wpływa na dokładność pomiaru, np. dla średnicy żyły 0,25 mm² przewód o długości 10 m może zawyżyć odczyt temperatury o 1°C.
Do podłączenia zasilania i odbiornika zaleca się stosowanie przewodu typu skrętka UTP. Maksymalna długość przewodu UTP nie może przekroczyć 300 m.

MAX-AT-1I-KT
Napięcie zasilania
9÷30 V DC
Prąd
4÷20 mA
Dokładność czujnika temperatury (typowo)
temperatura -50°C: 3°C; temperatura 25°C: 1°C; temperatura 150°C: 3°C;
Zakres pomiarowy
-50÷150°C
Dokładność przetwornika
1%
Maksymalna rezystancja odbiornika
zasilanie 9 V - 375 Ω; zasilanie 12 V - 500 Ω; zasilanie 24 V - 1000 Ω; zasilanie 30 V - 1200 Ω
Typ czujnika temperatury
KTY 81-210
Przyłącze
zaciski śrubowe 2,5 mm²
Moment dokręcający
0,4 Nm
Temperatura pracy
-25÷55°C
Wymiary
1 moduł (18 mm)
Montaż
na szynie 35 mm
Stopień ochrony
IP20

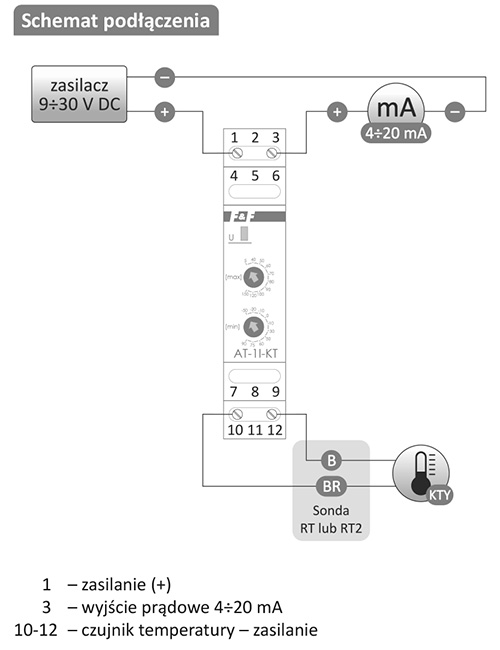

AT-1I-KT schemat podłączenia
