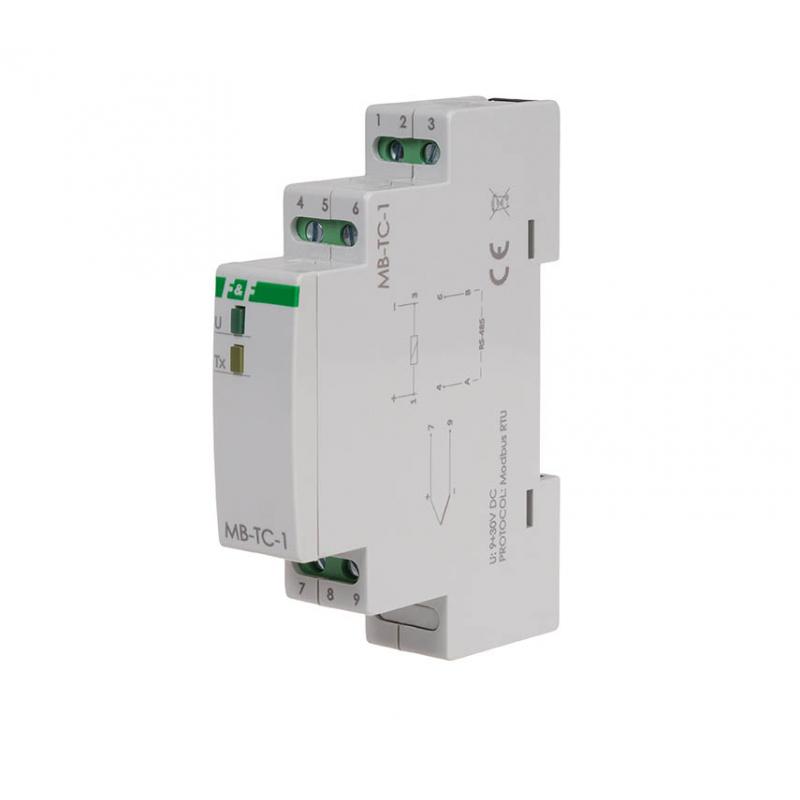

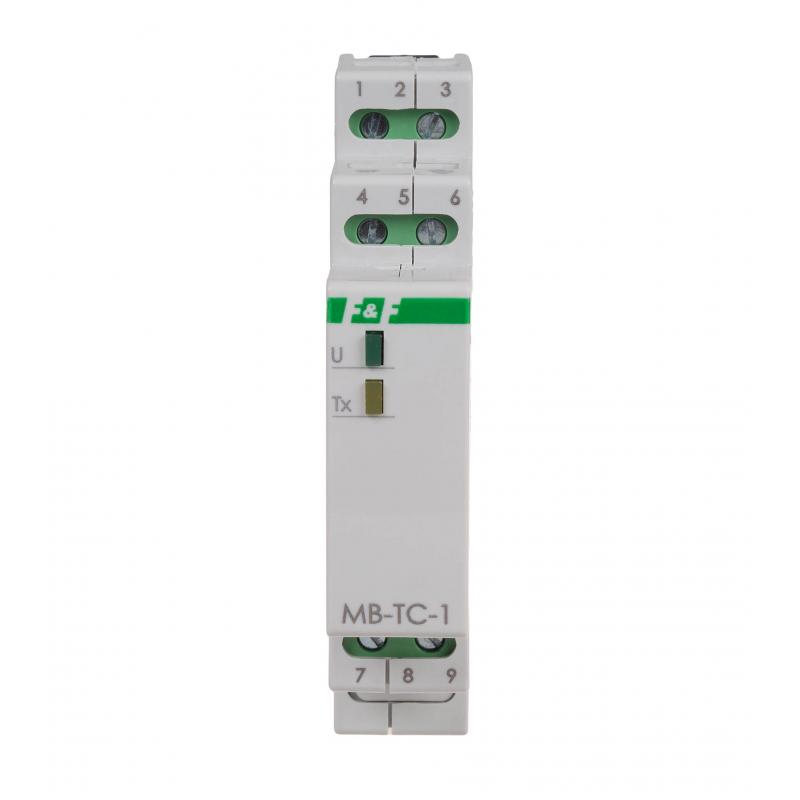

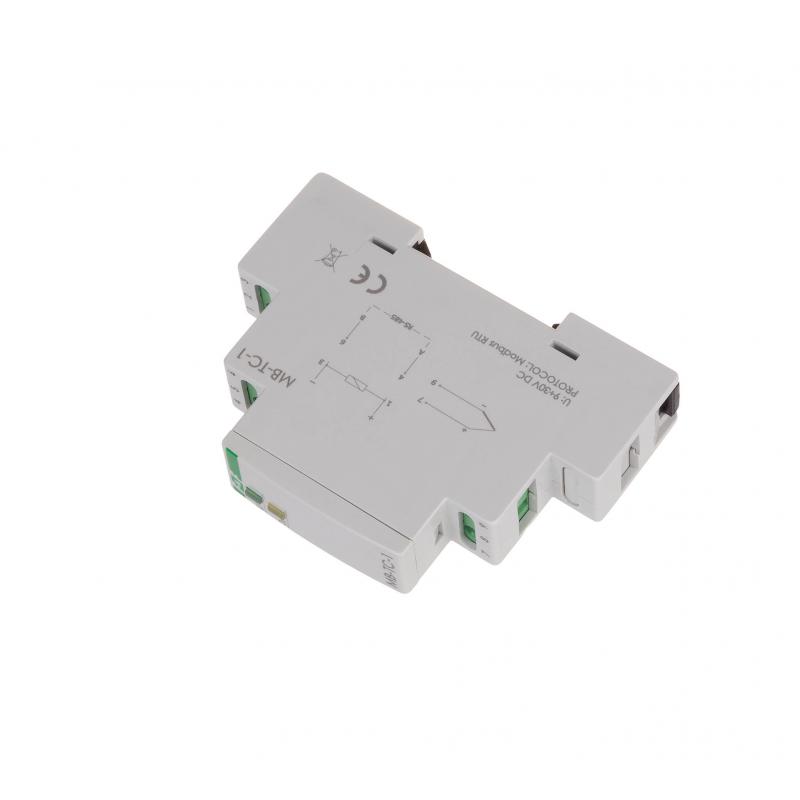

Przetwornik temperatury MB-TC-1

Przetwornik temperatury MB-TC-1

MAX-MB-TC-1,

Opis produktu

Przetwornik temperatury.

Urządzenie służy do pomiaru temperatury za pomocą różnego rodzaju termopar. Współpracuje z termoparami typu: K, J, E, N, T, S, R, B.

Przetwornik mierzy aktualną temperaturę złącza gorącego (termopary) oraz złącza zimnego (temperatura w miejscu podłączenia termopary). Dzięki takiemu pomiarowi możliwe jest podanie temperatury względnej oraz bezwzględnej dla obiektu, na którym dokonujemy pomiaru. Urządzenie ma możliwość ustawienia 4 niezależnych alarmów. Każdy z alarmów ma możliwość ustawienia histerezy zadziałania na poziomie 0÷256°C oraz 2 tryby wyzwalania:

– alarm reaguje na obniżenie temperatury poniżej zadanej;

– alarm reaguje na wzrost temperatury powyżej zadanej.




Napięcie zasilania9÷30 V DC
Zakres pomiarowyzależny od rodzaju czujnika
PortyRS-485
Sonda temperaturyK, J, E, N, T, S, R, B
Protokół komunikacyjnyMODBUS RTU
Typ pracySLAVE
Prędkość - ustawiana1200÷115200 bit/s
Bity danych8
Bity stopu1 / 1.5 / 2
Bity parzystościEVEN / ODD / NONE
Adres1÷247
Maksymalny błąd pomiarowy±2°C
Częstotliwość próbkowania10 Hz
Przyłączezaciski śrubowe 2,5 mm²
Moment dokręcający0,4 Nm
Pobór mocy0,3 W
Temperatura pracy-20÷50°C
Wymiary1 moduł (18 mm)
Montażna szynie 35 mm
Stopień ochronyIP20
