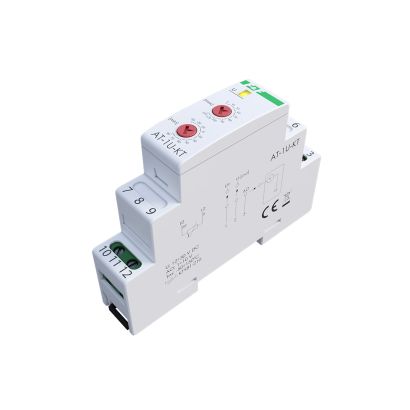

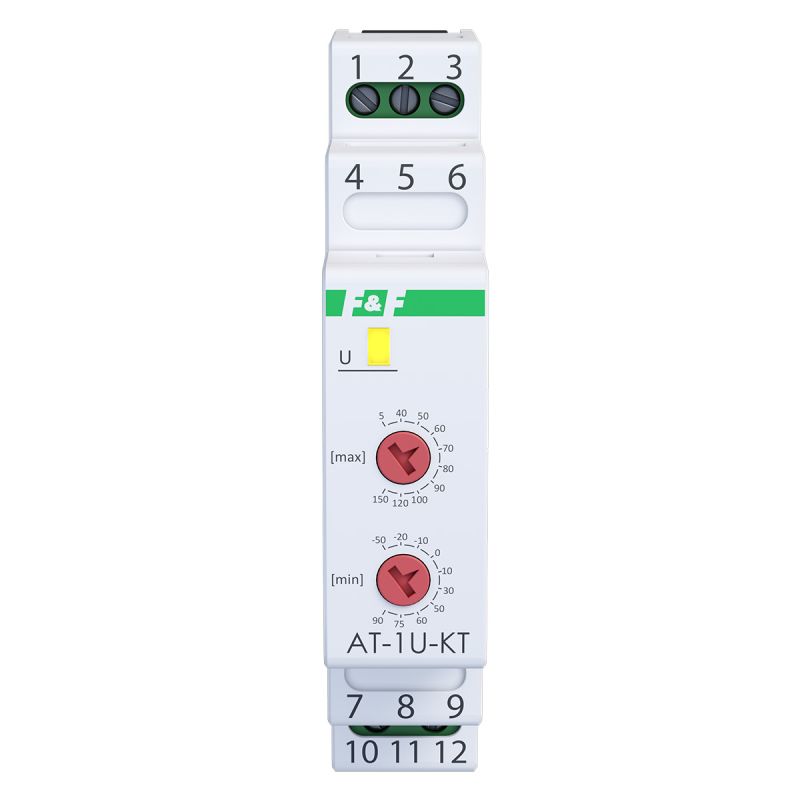

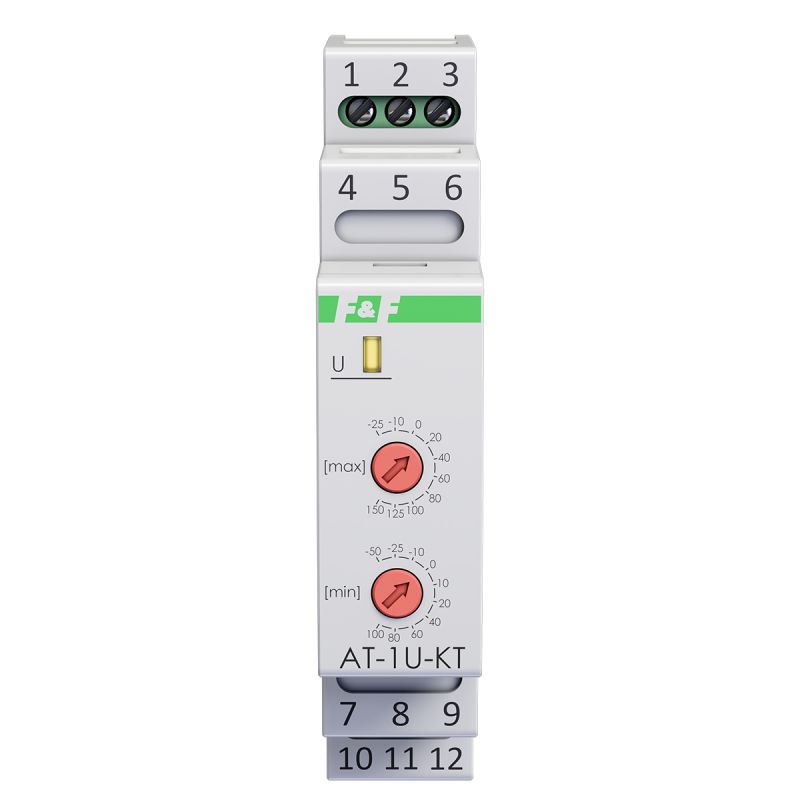

Przetwornik temperatury z wyjściem napięciowym AT-1U-KT

MAX-AT-1U-KT, 5902431673202

Przetwornik temperatury AT-1U-KT przeznaczony jest do pomiaru temperatury przy wykorzystaniu zewnętrznego czujnika temperatury KTY81-210 i przekształcaniu wyniku pomiaru do postaci analogowego sygnału napięciowego w zakresie 1÷10 V.

Funkcje

  • Ciągły pomiar temperatury środowiska przy wykorzystaniu rezystancyjnych czujników temperatury KTY81-210 (czujnik należy nabyć osobno);
  • Współpraca z czujnikami temperatury RT (zakres temperatur -30÷60°C) i RT2 (zakres temperatur -50÷150°C) produkcji F&F;
  • Nastawialny zakres pomiarowy;
  • Optyczna sygnalizacja działania przetwornika oraz stanu podłączonego czujnika.


Montaż przetwornika powinien być wykonywany przez instalatora posiadającego stosowne uprawnienia oraz doświadczenie w zakresie łączenia instalacji elektrycznych.
Do zasilania przetwornika zalecane jest stosowanie zasilaczy wysokiej jakości z dobrym współczynnikiem filtrowania napięcia wyjściowego.
Nie układać przewodów sygnałowych, w tym szczególnie przewodu do czujnika temperatury, równolegle do innych przewodów silnoprądowych.
Do podłączenia czujnika temperatury zaleca się stosowanie 3-żyłowego przewodu ekranowanego. Ekran przewodu z jednej strony należy podłączyć do PE.
Do podłączenia wyjścia napięciowego zaleca się stosowanie 2-żyłowego przewodu ekranowanego, podłączonego z jednej strony do PE.

MAX-AT-1U-KT
Napięcie zasilania
12÷30 V DC
Maksymalna obciążalność wyjścia napięciowego
4 mA
Napięcie wyjściowe
1÷10 V
Dokładność czujnika temperatury (typowo)
temperatura -50°C: 3°C; temperatura 25°C: 1°C; temperatura 150°C: 3°C;
Zakres pomiarowy
-50÷150°C
Dokładność przetwornika
1%
Typ czujnika temperatury
KTY 81-210
Przyłącze
zaciski śrubowe 2,5 mm²
Moment dokręcający
0,4 Nm
Pobór mocy
0,3 W
Temperatura pracy
-25÷55°C
Wymiary
1 moduł (18 mm)
Montaż
na szynie 35 mm
Stopień ochrony
IP20

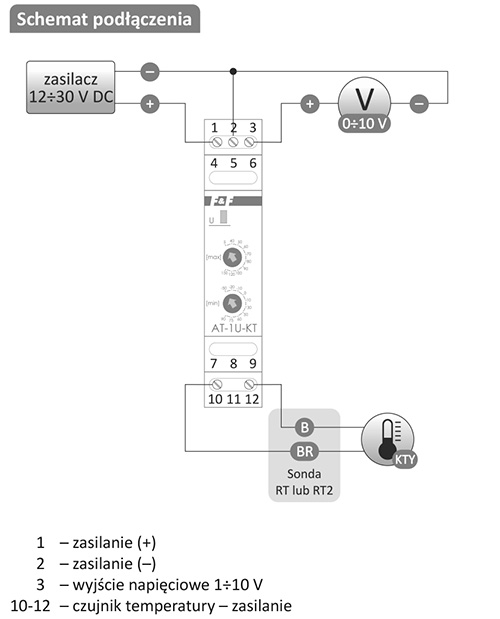

AT-1U-KT schemat podłączenia
