Moduł rozszerzeń MR-DI-4 Lo

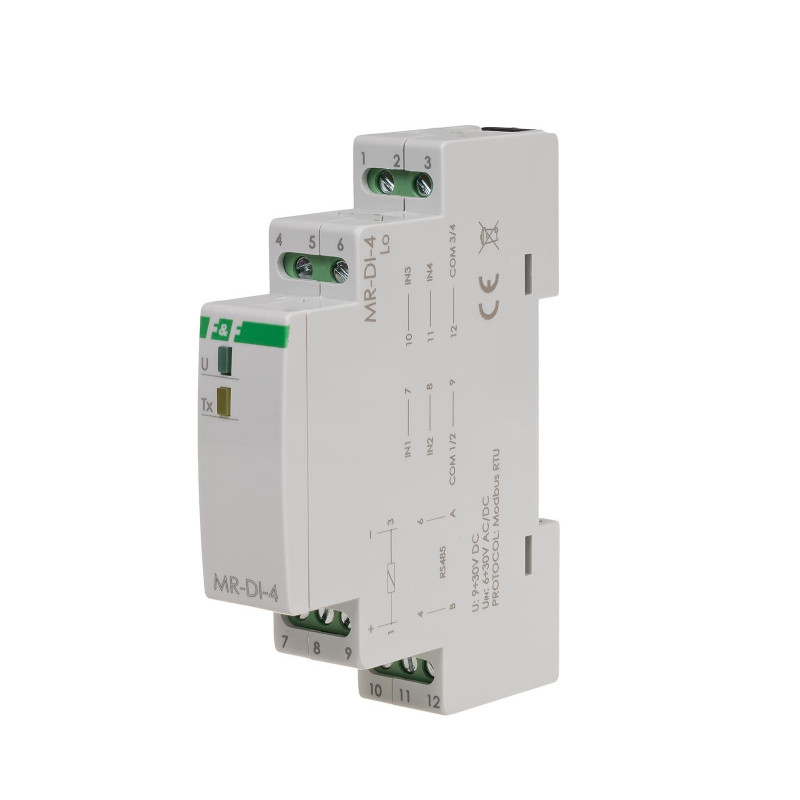

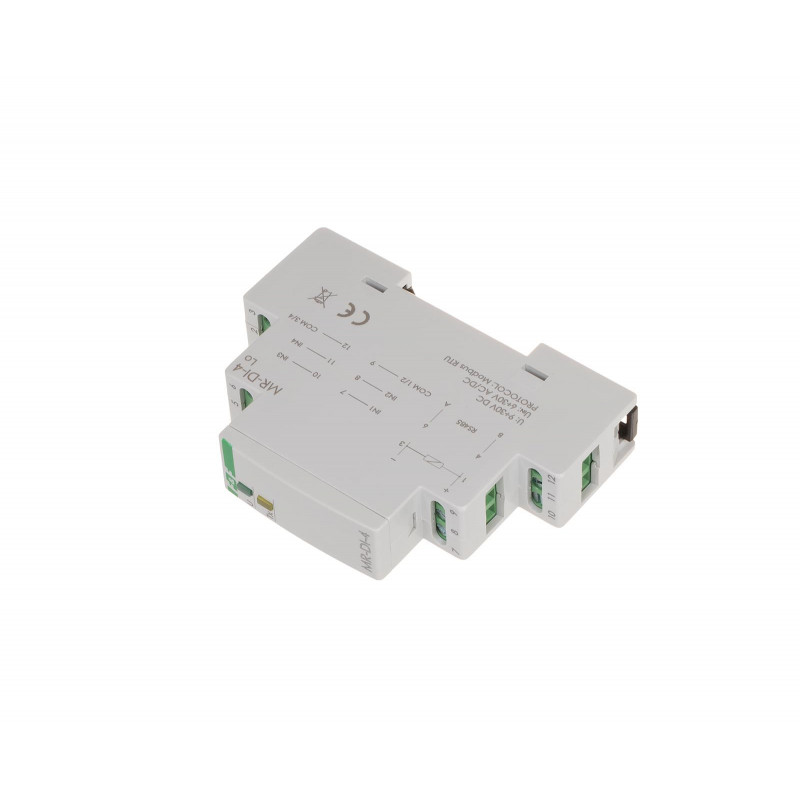

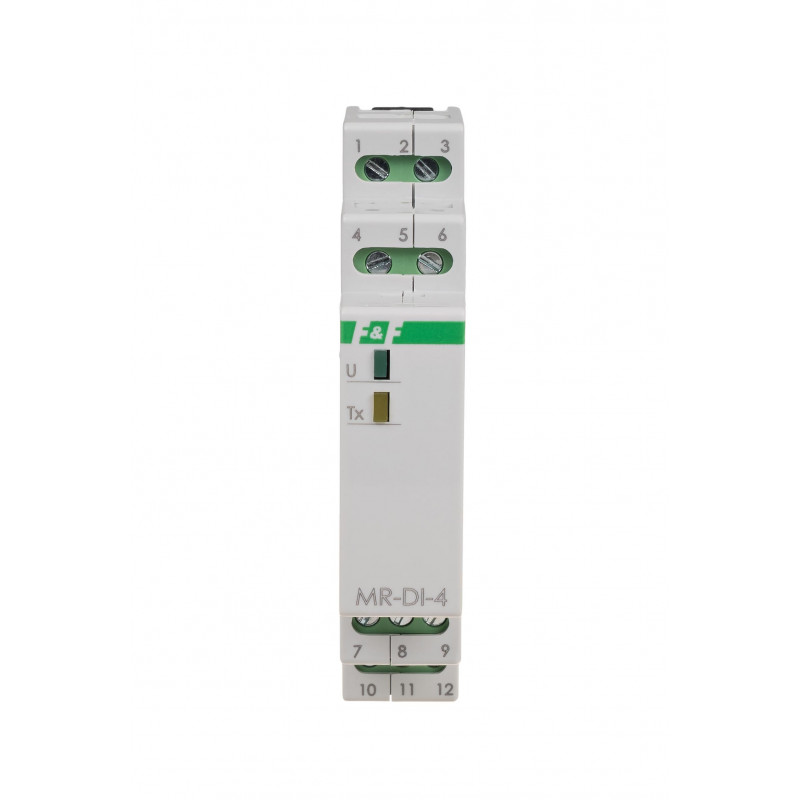

Moduł rozszerzeń wejść cyfrowych MR-DI-4 Lo z wyjściem MODBUS RTU Zobacz większe
Poprzedni Następny

Moduł rozszerzeń MR-DI-4 Lo

MAX-MR-DI-4LO, 5908312598367

Opis produktu

Moduł rozszerzeń wejść cyfrowych
z wyjściem MODBUS RTU.

ModuÅ‚ MR-DI-4 sÅ‚uży jako zewnÄ™trzne urzÄ…dzenie rozszerzajÄ…ce wejÅ›cia cyfrowe sterowników programowalnych PLC lub innych urzÄ…dzeÅ„, w których wymiana danych odbywa siÄ™ za pomocÄ… portu RS-485 zgodnie z protokoÅ‚em MODBUS RTU.

Funkcje

  • 4 niezależne wejÅ›cia
  • wejÅ›cie przystosowane do pracy z sygnaÅ‚ami AC/DC
  • wybór opcji wyzwolenia stanu 1: wysokim lub niskim poziomem napiÄ™cia
  • wybór opcji wyzwolenia stanu 1: zamkniÄ™ciem lub otwarciem obwodu wejÅ›cia
  • filtr czasowy, umożliwiajÄ…cy ustawienie minimalnej akceptowalnej dÅ‚ugoÅ›ci sygnaÅ‚u wejÅ›ciowego  (eliminacja zakłóceÅ„ na wejÅ›ciu)

Działanie
ModuÅ‚ rozszerzeÅ„ MR-DI-4 ma 4 wejÅ›cia. Posiada konfigurowalne opcje aktywacji wejść (wartość TRUE) sygnaÅ‚em niskim (0 V) lub wysokim (V+) oraz zamkniÄ™ciem lub otwarciem obwodu sygnaÅ‚u wejÅ›ciowego. Filtr czasowy sÅ‚uży do wyeliminowania zakłóceÅ„ (faÅ‚szywych impulsów) mogÄ…cych pojawić siÄ™ na wejÅ›ciu. Jest to nastawa minimalnej dÅ‚ugoÅ›ci czasu sygnaÅ‚u wejÅ›ciowego, który bÄ™dzie widziany na wejÅ›ciu i zostanie potraktowany jako zmiana stanu. Krótsze sygnaÅ‚y sÄ… ignorowane.
Odczyt stanu wejść oraz nastawÄ™ wszystkich parametrów komunikacji i wymiany danych realizujemy poprzez port RS-485 za pomocÄ… protokoÅ‚u komunikacyjnego MODBUS RTU. ZaÅ‚Ä…czenie napiÄ™cia zasilania sygnalizowane jest Å›wieceniem LED zielonej U. Poprawna wymiana danych miedzy moduÅ‚em i drugim urzÄ…dzeniem sygnalizowana jest Å›wieceniem LED żółtej Tx.

MB Config
Program umożliwia testowy odczyt wartości oraz dokonanie nastaw parametrów komunikacyjnych i konfiguracyjnych modułu rozszerzeń MR-DI-4 Lo.



Komunikacja moduÅ‚u z PC za pomocÄ… konwertera USB  CN-USB-485

Program bezpłatny.



Napięcie zasilania9÷30 V DC
Wejścia - tolerancja napięciowa6÷30 V AC/DC
PortyRS-485
Protokół komunikacyjnyMODBUS RTU
Ilość wejść cyfrowych4
Typ pracySLAVE
Prędkość - ustawiana1200÷115200 bit/s
Bity danych8
Bity stopu1 / 1.5 / 2
Bity parzystościEVEN / ODD / NONE
Adres1÷247
Przyłączezaciski śrubowe 1,5 mm²
Moment dokręcający0,4 Nm
Pobór mocy0,3 W
Temperatura pracy-20÷50°C
Wymiary1 moduł (18 mm)
Montażna szynie 35 mm
Stopień ochronyIP20

MB config soft 1.13 (2.29M)

MR-DI-4 Lo instrukcja obsługi (128.05k)

MR-DI-4 Lo schemat CAD dxf (389.09k)

AC AH AV AT MB MR RM deklaracja CE 2024 (179.88k)

Schemat podłączenia



Realizacja podłączenia wejść liczących i cyfrowych



Nastawa adresu sieciowego



Parametry protokołu MODBUS RTU













Tabela opcji wyzwalania wejścia i przypisane im stany logiczne TRUE (1) i FALSE (0)
