Przetwornik temperatury MB-DS-10

Przetwornik temperatury MB-DS-10 Zobacz większe

Przetwornik temperatury MB-DS-10

MAX-MB-DS-10, 590831673905

Opis produktu

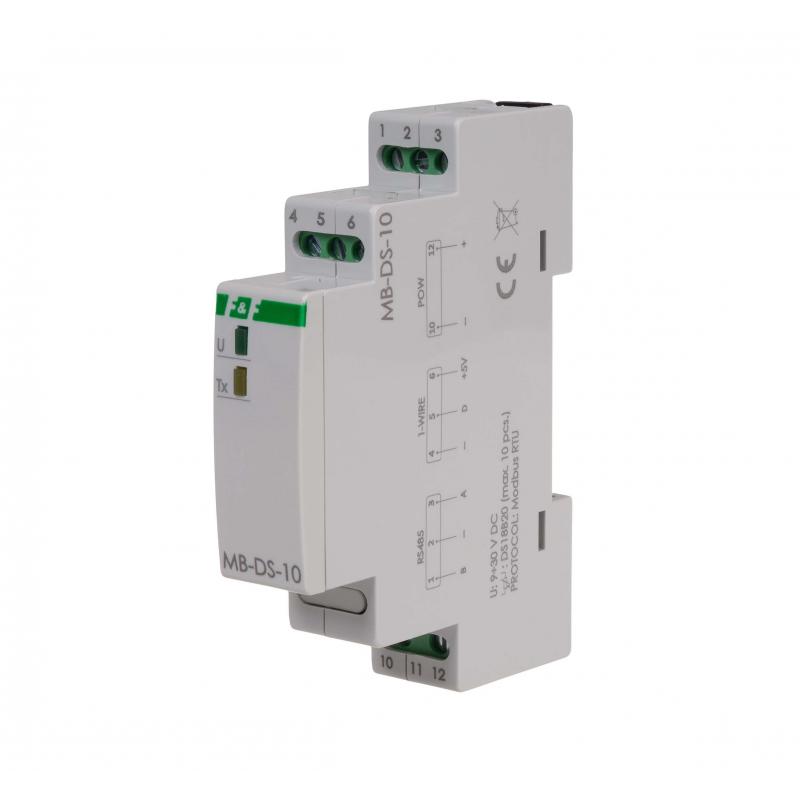

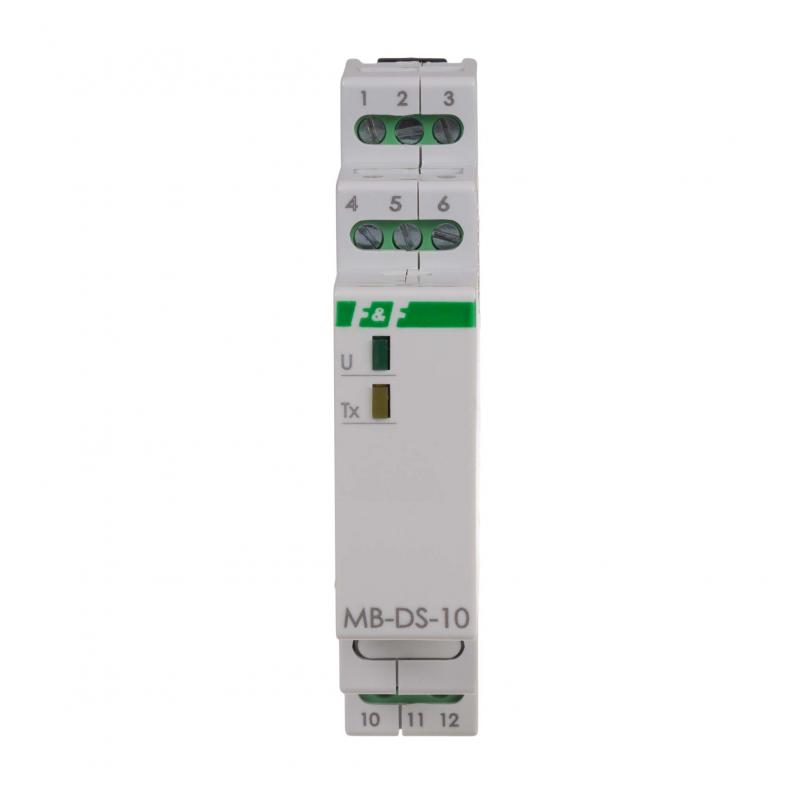

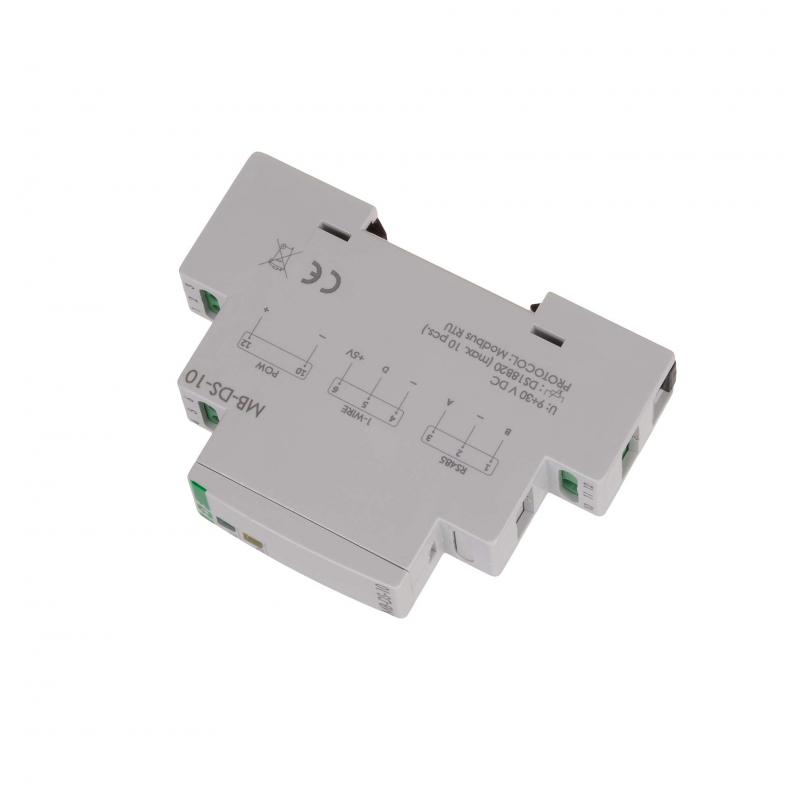

Przetwornik pomiarowy MB-DS-10 przeznaczony jest do pomiaru temperatur za pomocą czujników temperatury DS18B20 połączonych w magistrali 1-WIRE i wymiany danych po porcie RS-485 zgodnie ze standardem Modbus RTU z zewnętrznymi urządzeniami typu MASTER.

Funkcje

  • obsługa czujników DALLAS DS18B20

  •  magistrala 1-WIRE
  •  do 10 punktów pomiarowych
  •  odczyt aktualnej temperatury
  •  komunikacja RS-485 / ModbusRTU

Działanie
Moduł dokonuje ciągłego pomiaru temperatur za pomocą zewnętrznych czujników. Odczyt wartości zarejestrowanych temperatur, nastawę wszystkich parametrów pomiarowych, komunikacji i wymiany danych realizujemy poprzez port RS-485 za pomocą protokołu komunikacyjnego MODBUS RTU. Załączenie napięcia zasilania sygnalizowane jest świeceniem LED zielonej U. Poprawna wymiana danych między modułem i drugim urządzeniem sygnalizowana jest świeceniem LED żółtej Tx.
Moduł współpracuje z 3-przewodowym czujnikami cyfrowymi DS18B20.
Dedykowana sonda temperatury produkcji F&F: sonda RT-4.
Sondy dostępna osobno.

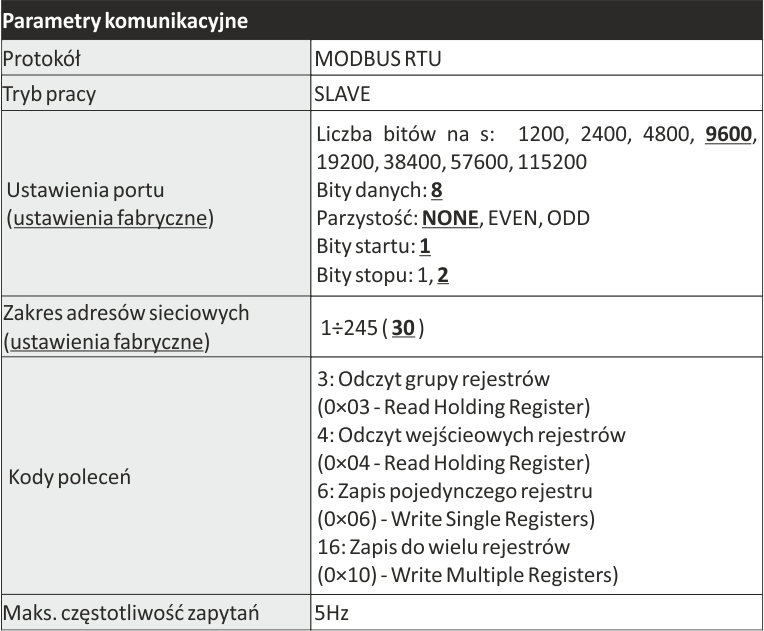

PARAMETRY PROTOKOŁU MODBUS RTU

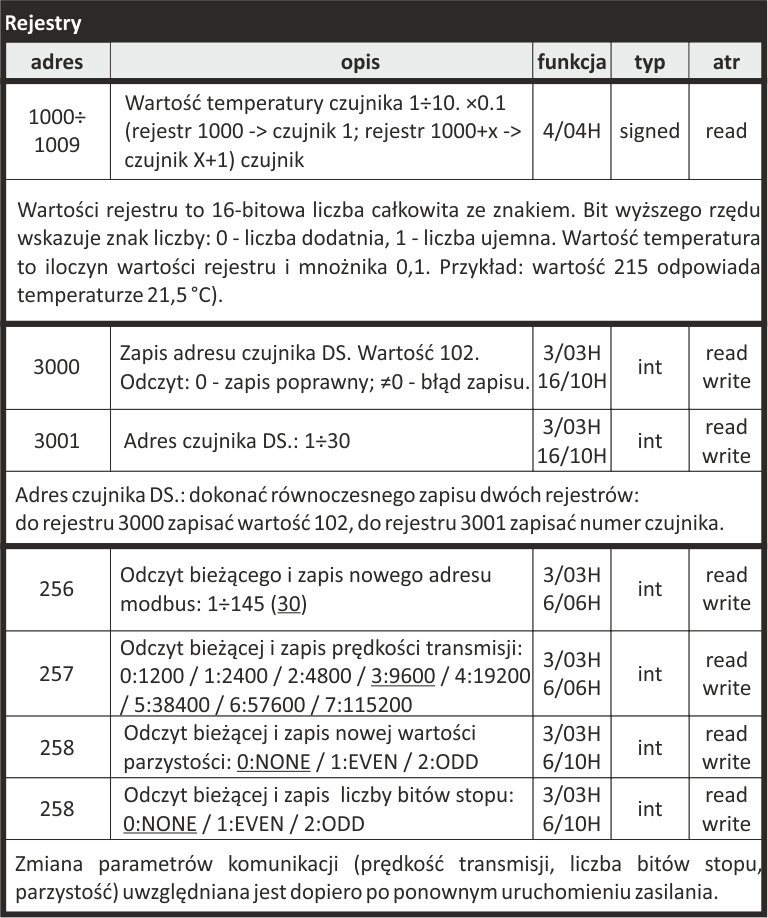

REJESTRY

Przetwornik temperatury MB-DS-10 rejestry


MB Config program serwisowy

Program serwisowy do szybkiej konfiguracji parametrów komunikacji i pracy modułu oraz do adresowania czujników DS.
Program dostępny na podstronie urządzenia lub w zakładce  DO POBRANIA na stronie internetowej www.fif.com.pl



Standard 1-WIRE

MB-DS-10 wykorzystuje elektroniczny układ jednokanałow 1-Wire Master, który pozwala na dopasowanie impedancji i aktywne „inteligentne” podciąganie. Pozwala na budowanie małych i dużych sieci 1-Wire w topologii magistrali szeregowej, rozgłęźnej i gwiazdy o długości lub promienia do 500 m.
Więcej informacji pod linkami:
https://www.maximintegrated.com/en/design/technical-documents/tutorials/1/148.html

https://datasheets.maximintegrated.com/en/ds/DS2482-100.pdf





Napięcie zasilania9÷30 V DC
Zakres pomiarowy-55÷125°C
PortyRS-485
Sonda temperaturyDS1820, DS18B20, DS18S20
Protokół komunikacyjnyMODBUS RTU
Typ pracySLAVE
Prędkość - ustawiana1200÷115200 bit/s
Bity danych8
Bity stopu1 / 1.5 / 2
Bity parzystościEVEN / ODD / NONE
Adres1÷247
Maksymalny błąd pomiarowy±1°C
Przyłączezaciski śrubowe 2,5 mm²
Moment dokręcający0,4 Nm
Pobór mocy0,3 W
Temperatura pracy-20÷50°C
Wymiary1 moduł (18 mm)
Montażna szynie 35 mm
Stopień ochronyIP20
