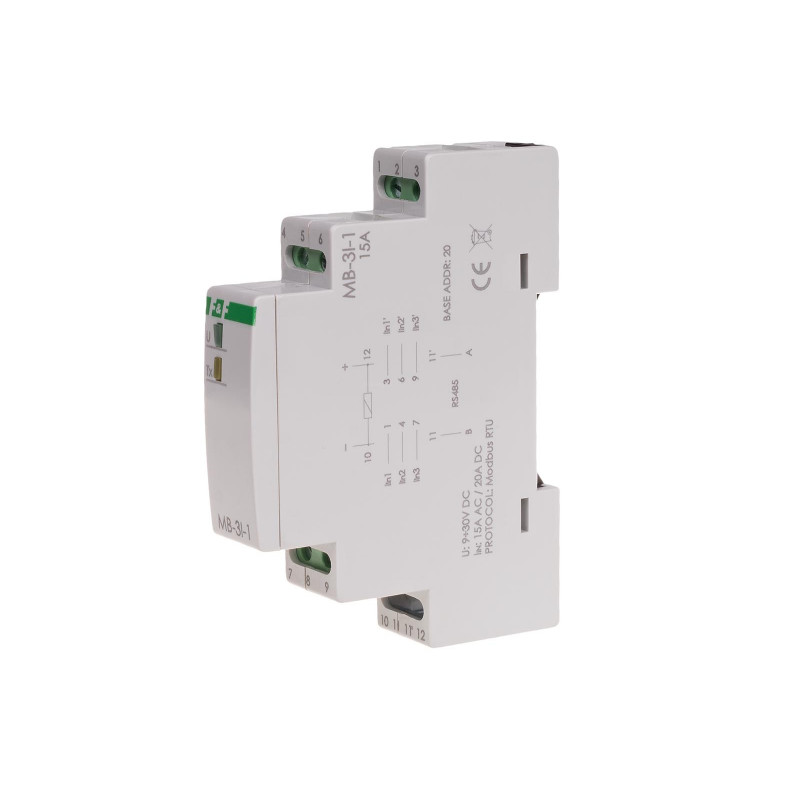

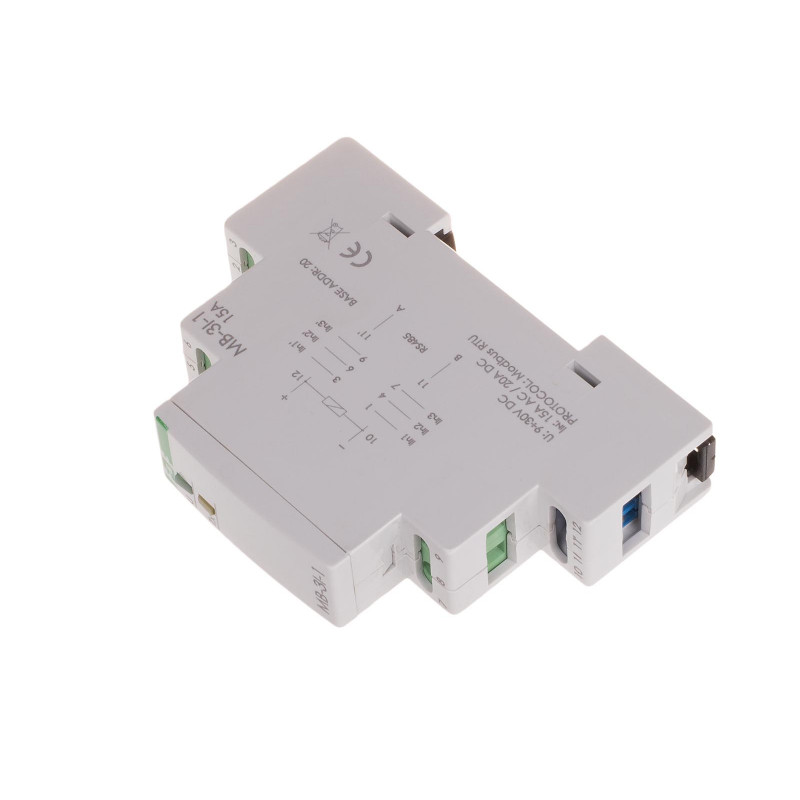

Przetwornik natężenia prądu MB-3I-1 15A

Przetwornik natężenia prądu MB-3I-1 15A

MAX-MB-3I-1-15A, 5908312595373

Opis produktu

Przetwornik natężenia prądu 3F
Trójfazowy 15 A AC/20 A DC
Pomiar bezpośredni.
z wyjściem MODBUS RTU


Przetwornik natężenia prÄ…du MB-3I-1 przeznaczony jest do pomiaru natężenia prÄ…du zmiennego lub staÅ‚ego i wymiany danych za pomocÄ… portu RS-485 zgodnie z protokoÅ‚em MODBUS RTU.

Działanie
Przetwornik natężenia prÄ…du MB-3I-1 przystosowany jest do współpracy z przekÅ‚adnikami prÄ…dowymi o prÄ…dzie wtórnym 5 A.
Moduł dokonuje ciągłego pomiaru natężenia prądu przepływającego przez wejścia pomiarowe. Odczyt wartości mierzonego natężenia prądu oraz nastawę wszystkich parametrów komunikacji realizujemy poprzez port RS-485 za pomocą protokołu komunikacyjnego MODBUS RTU.

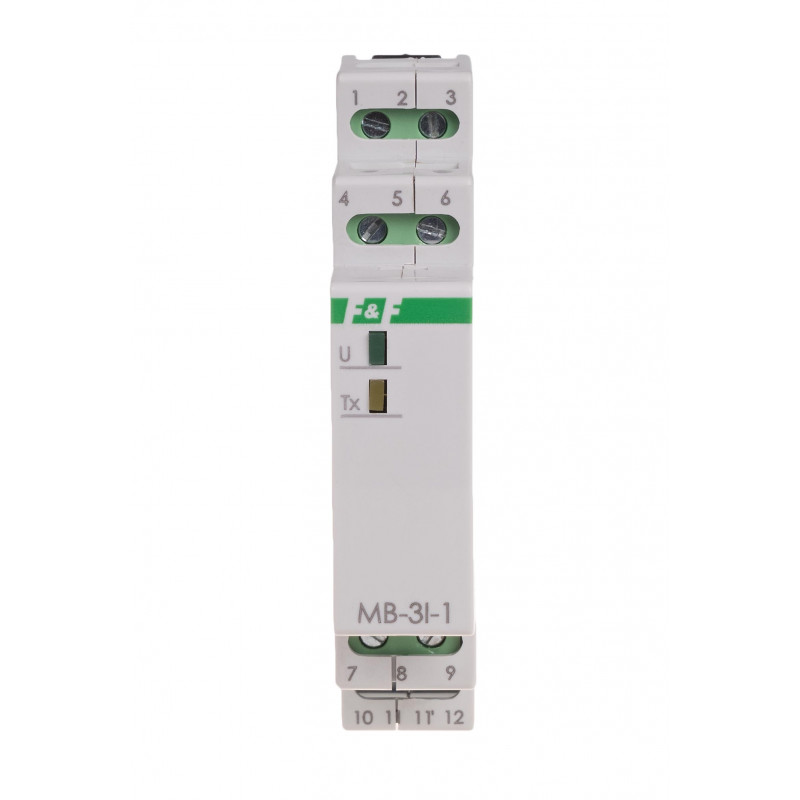

Załączenie napięcia zasilania sygnalizowane jest świeceniem LED zielonej U. Poprawna wymiana danych między modułem i drugim urządzeniem sygnalizowana jest świeceniem LED żółtej Tx.
Przetwornik dokonuje pomiaru wartoÅ›ci skutecznej natężenia prÄ…du TrueRMS, co gwarantuje dużą dokÅ‚adność pomiaru również przy przebiegach odksztaÅ‚conych.

Reset ustawień komunikacji
Pod elewacją modułu dostępny jest przełącznik kodowy.
Szczegóły dotyczące resetowania dostępne w instrukcji.

MB Config
Program umożliwia testowy odczyt wartości oraz dokonanie nastaw parametrów komunikacyjnych i konfiguracyjnych przetwornika.




Komunikacja moduÅ‚u z PC za pomocÄ… konwertera USB  CN-USB-485.
Program bezpłatny.




Napięcie zasilania9÷30 V DC
Napięcie przebicia WE-WY2,1 kV
PortyRS-485
Protokół komunikacyjnyMODBUS RTU
Typ pracySLAVE
Prędkość - ustawiana1200÷115200 bit/s
Bity danych8
Bity stopu1/2
Bity parzystościEVEN / ODD / NONE
Adres1÷247
Maksymalny błąd pomiarowy±0,5%
Zakres pomiarów TrueRMS/maksymalne napięcie0÷15 A/285 V AC; 0÷20 A/400 V DC
Maksymalny pobór prądu50 mA
Precyzja odczytu rejestru0,1 A
Częstotliwość próbkowania10 Hz
Względna wilgotność powietrza (dla 30°С)85%
Przyłączezaciski śrubowe 2,5 mm²
Wymiary1 moduł (18 mm)
Montażna szynie 35 mm
Stopień ochronyIP20


Moduł w sieci RS-485





Nastawa adresu sieciowego





Reset ustawień komunikacji


Parametry protokołu MODBUS RTU
