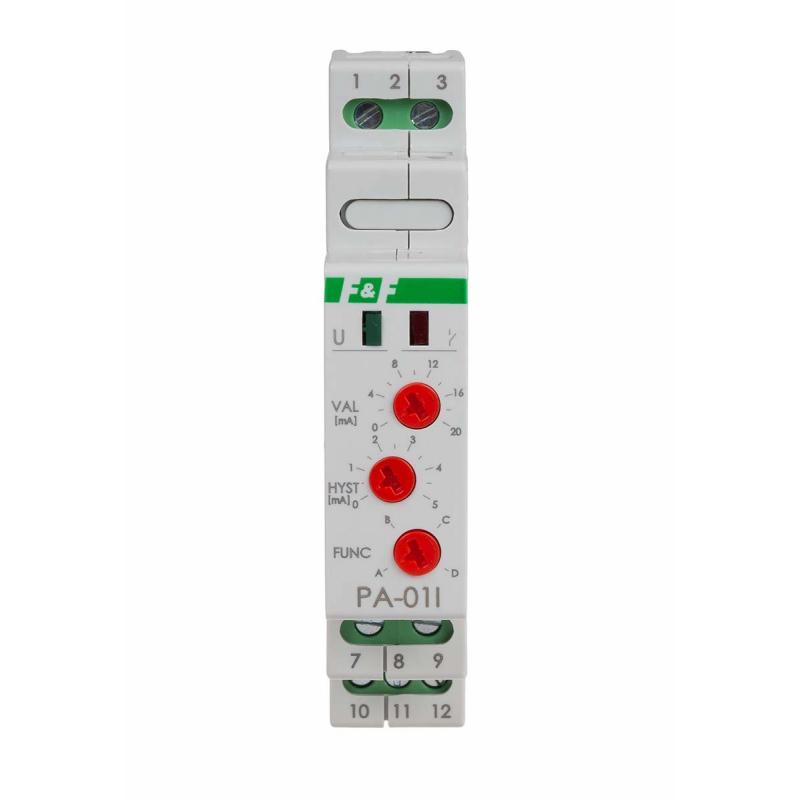

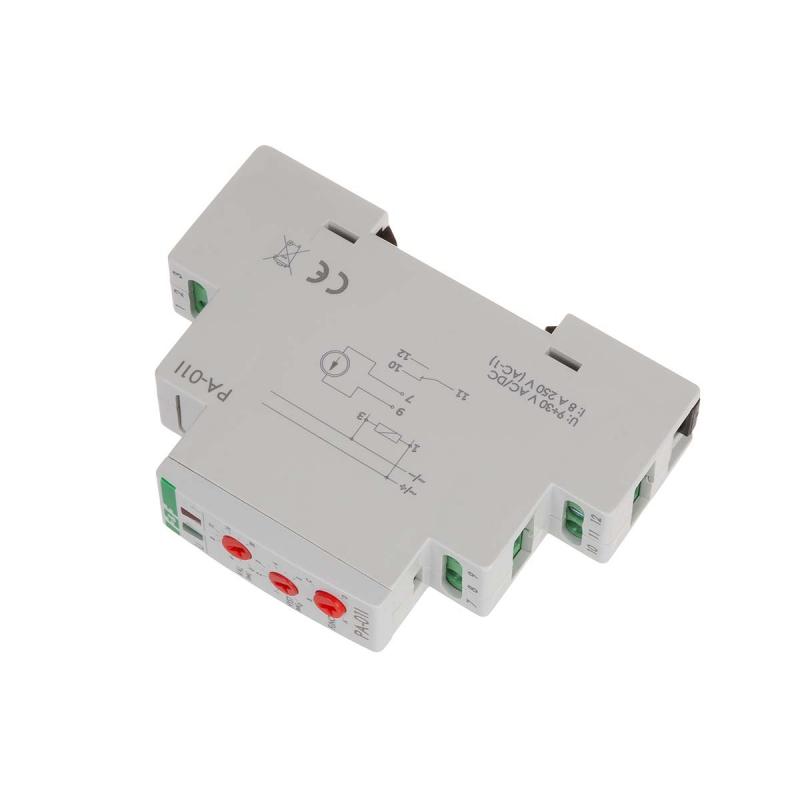

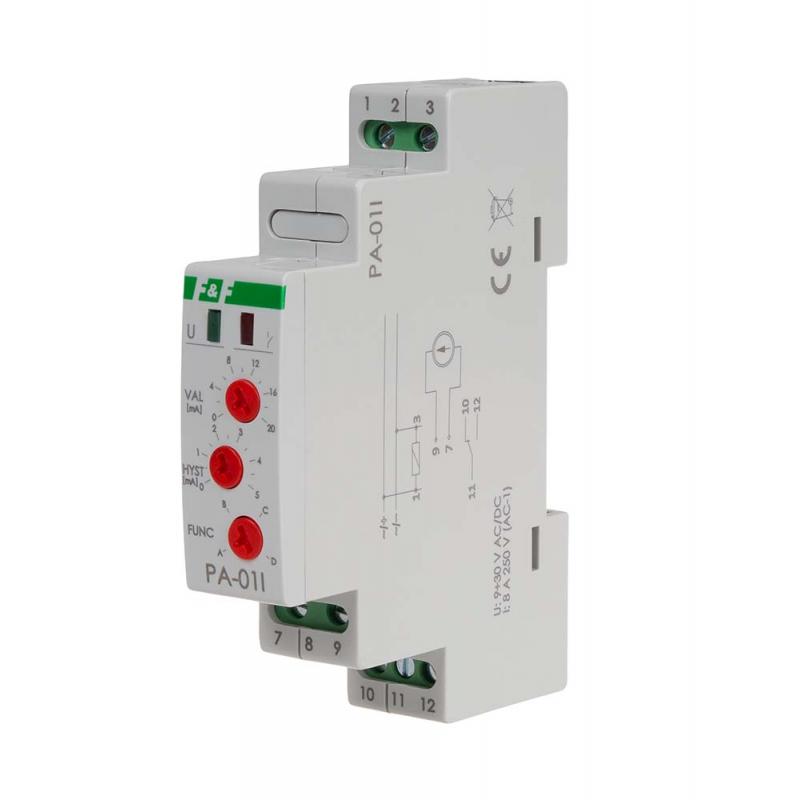

Przekaźnik analogowy PA-01I

Przekaźnik analogowy PA-01I

PA-01I

Z wejściem prądowym. Urządzenie PA-01I służy do przekształcenia sygnału analogowego 0÷20 mA/4÷20 mA na sygnał sterujący wyjściem przekaźnikowym. Pozwala to na zastosowanie czujników z wyjściem analogowym w układach automatyki.

Działanie
Urządzenie PA-01I dokonuje ciągłego pomiaru sygnału prądowego podłączonego do zacisków wejściowych (7-9) i na podstawie zmierzonej wartości oraz wybranego trybu pracy decyduje o załączeniu przekaźnika wykonawczego. Wejście pomiarowe jest odseparowane galwanicznie od zasilania urządzenia oraz styków wykonawczych dzięki czemu możliwe jest wpięcie PA-01I również w szereg z innymi odbiornikami 4÷20 mA. PA-01I pracować może w czterech różnych trybach wybieranych pokrętłem FUNC.









Uwaga
Zatwierdzenie nowego trybu pracy wymaga wyłączenia i ponownego włączenia zasilania.




Napięcie zasilania9÷30 V DC
Maksymalny prąd obciążenia AC-18 A
Błąd pomiaru1%
Element wykonawczyprzekaźnik
Konfiguracja styków1 × NO/NC
Separacja stykuTAK
Maksymalny pobór prądu100 mA
Rezystancja wejścia prądowego150 Ω ± 0,1 %
Zakres sygnałów wejściowych0÷20 mA
Zakres nastawy histerezy0÷5 mA
Rozdzielczość pomiaru5 μA
Histereza w trybie „okna”200 μA
Przyłączezaciski śrubowe 1,5 mm²
Moment dokręcający0,5 Nm
Temperatura pracy-25 ÷ 50 °C
Wymiary1 moduł (18 mm)
Montażna szynie 35 mm
Stopień ochronyIP20
