Przetwornik lokalizacji GPS - MB-GPS-1

Przetwornik lokalizacji GPS - MB-GPS-1

MB-GPS-1

Przetwornik wyposażony jest w standardowy moduł lokalizacyjny satelitarnego systemu GPS (Global Positioning System).
Przetwornik w oparciu o odebrany sygnał podaje aktualne dane dla swojej lokalizacji:
  • współrzędne geograficzne (długość / szerokość)
  • data (rok / miesiąc / dzień)
  • czas (godzina / minuty / sekundy)
  • wysokość bezwzględna (m n.p.m.)

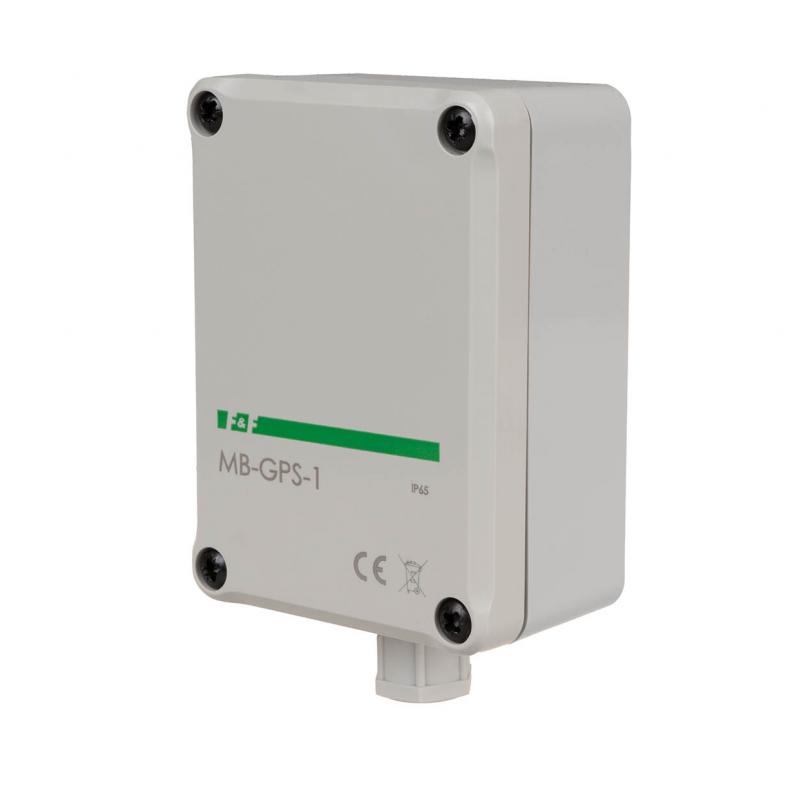

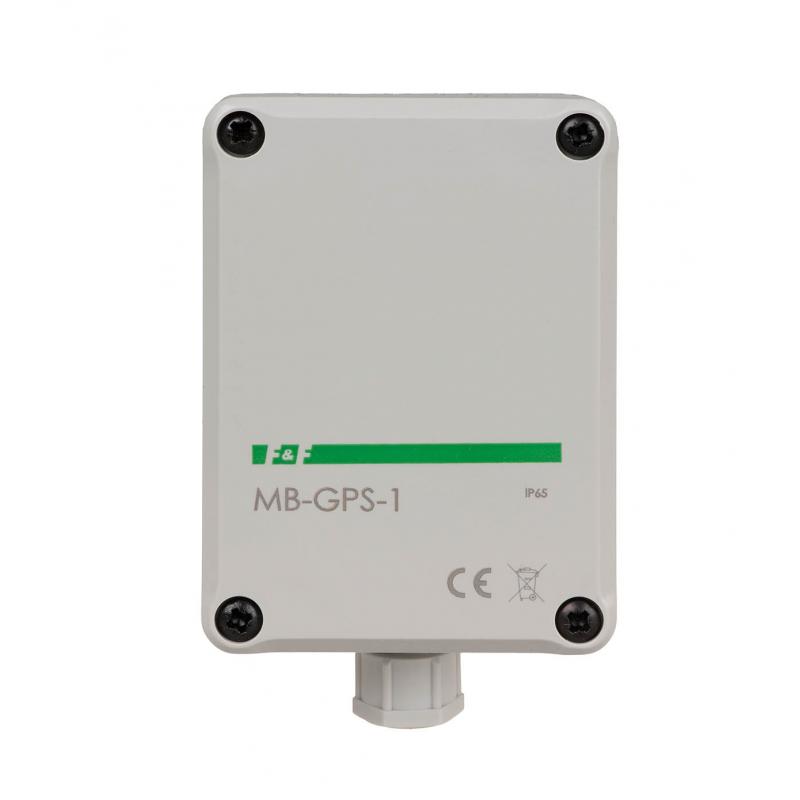

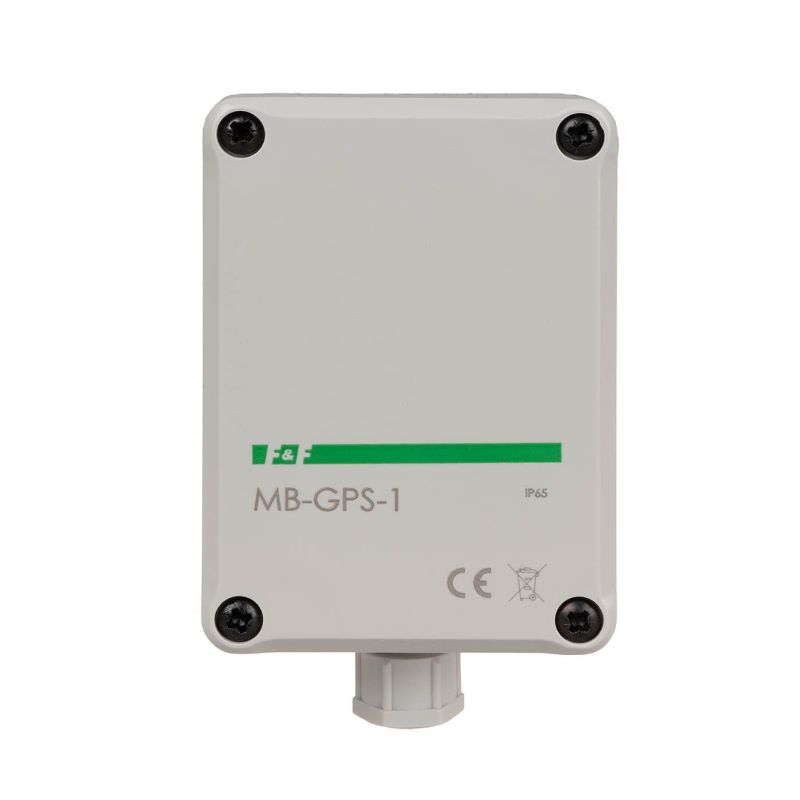

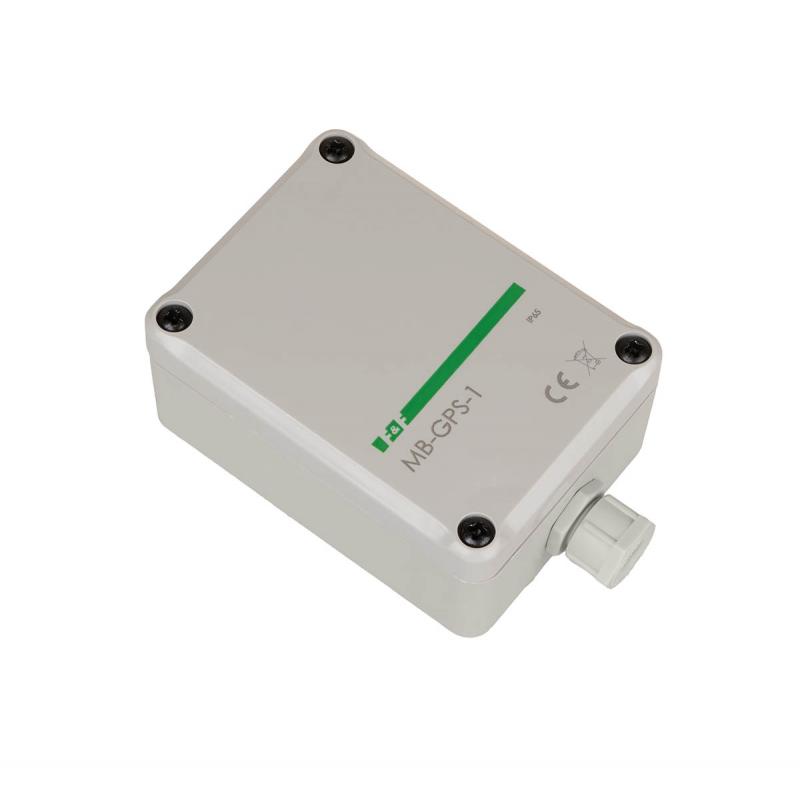

Przetwornik w specjalnej puszce z tworzywa, podłączany przez dławnicę PG7 dowolną długością przewodu okrągłego, maks. Ø7 (np. 2×0,5 mm²). Puszka ze specjalnym kołnierzem uszczelniającym, mocowana do podłoża za pomocą dwóch wkrętów, zamykana pokrywą z uszczelką silikonową na cztery śruby.

Działanie
Urządzenie wyposażone jest w moduł lokalizacyjny satelitarnego systemu GPS (Global Positioning System) oraz systemu GLONASS
(ros. ГЛОНАСС, Глобальная навигационная спутниковая система, Globalnaja nawigacionnaja sputnikowaja sistiema). Urządzenie w oparciu o jeden z tych sygnałów podaje aktualne dane dla swojej lokalizacji: współrzędne geograficzne (długość i szerokość), datę oraz czas.
W przypadku utraty sygnału satelitarnego urządzenie kontynuuje odliczanie w wewnętrznym zegarze. Po ponownym usyskaniu sygnału satelitarnego, czas wewnętrznego zegara jest synchronizowany do odebranej wartości. Działanie takie pozwala na synchronizację czasu PCZ-527 z zegarami wzorcowymi GPS/GLONASS i
precyzyjne ustawienie parametrów zegara, eliminując potrzebę ręcznego wprowadzania lokalizacji.




Napięcie zasilania9÷30 V DC
PortyRS-485
Protokół komunikacyjnyMODBUS RTU
Typ pracySLAVE
Prędkość - ustawiana1200÷115200 bit/s
Bity danych8
Bity stopu1 / 1.5 / 2
Bity parzystościEVEN / ODD / NONE
Adres1÷247
Maksymalny pobór prądu40 mA
Przyłączezaciski śrubowe 2,5 mm²
Moment dokręcający0,4 Nm
Pobór mocy0,3 W
Temperatura pracy-40÷70°С
Wymiary60 mm x 85 mm x 35 mm
Montażnatynkowy
Stopień ochronyIP65 - hermetyczny
