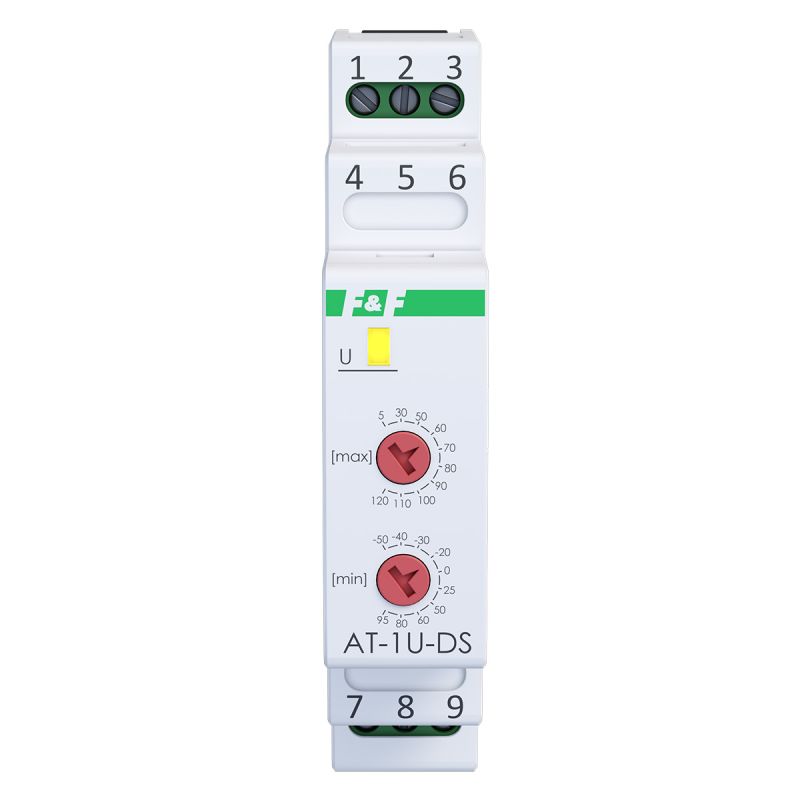

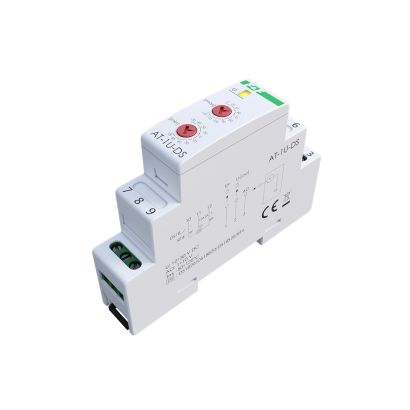

Przetwornik temperatury AT-1U-DS

Indeks do zamówień: MAX-AT-1U-DS, EAN13: 5902431673226

Opis produktu

Przetwornik analogowy temperatury z wyjściem napięciowym
Przetwornik temperatury AT-1U-DS przeznaczony jest do pomiaru temperatury przy wykorzystaniu cyfrowego czujnika temperatury serii DS1820 i przekształcaniu wyniku pomiaru do postaci analogowego sygnału napięciowego w zakresie 1÷10 V.

Funkcje

Ciągły pomiar temperatury środowiska przy wykorzystaniu cyfrowych czujników temperatury DS1820, DS18S20 i DS18B20 (czujnik należy nabyć osobno);
Współpraca z czujnikami temperatury RT4 (zakres temperatur -30÷65°C) produkcji F&F;
Nastawialny zakres pomiarowy;
Optyczna sygnalizacja działania przetwornika oraz stanu podłączonego czujnika.

Montaż przetwornika powinien być wykonywany przez instalatora posiadającego stosowne uprawnienia oraz doświadczenie w zakresie łączenia instalacji elektrycznych.
Do zasilania przetwornika zalecane jest stosowanie zasilaczy wysokiej jakości z dobrym współczynnikiem filtrowania napięcia wyjściowego.
Nie układać przewodów sygnałowych, w tym szczególnie przewodu do czujnika temperatury, równolegle do innych przewodów silnoprądowych.
Do podłączenia czujnika temperatury zaleca się stosowanie 3-żyłowego przewodu ekranowanego. Ekran przewodu z jednej strony należy podłączyć do PE.
Do podłączenia wyjścia napięciowego zaleca się stosowanie 2-żyłowego przewodu ekranowanego, podłączonego z jednej strony do PE.

Napięcie wyjściowe	1÷10 V
Napięcie zasilania	12÷30 V DC
Zakres pomiarowy	-50÷125°C
Sonda temperatury	DS1820, DS18S20, DS18B20
Maksymalna obciążalność wyjścia napięciowego	4 mA
Dokładność czujnika temperatury (typowo)	temperatura -55÷-10°C 2°C; temperatura -10÷85°C 0,5°C; temperatura 85÷125°C 2°C
Błąd przetwarzania	1%
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,3 W
Temperatura pracy	-25÷55°C
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
