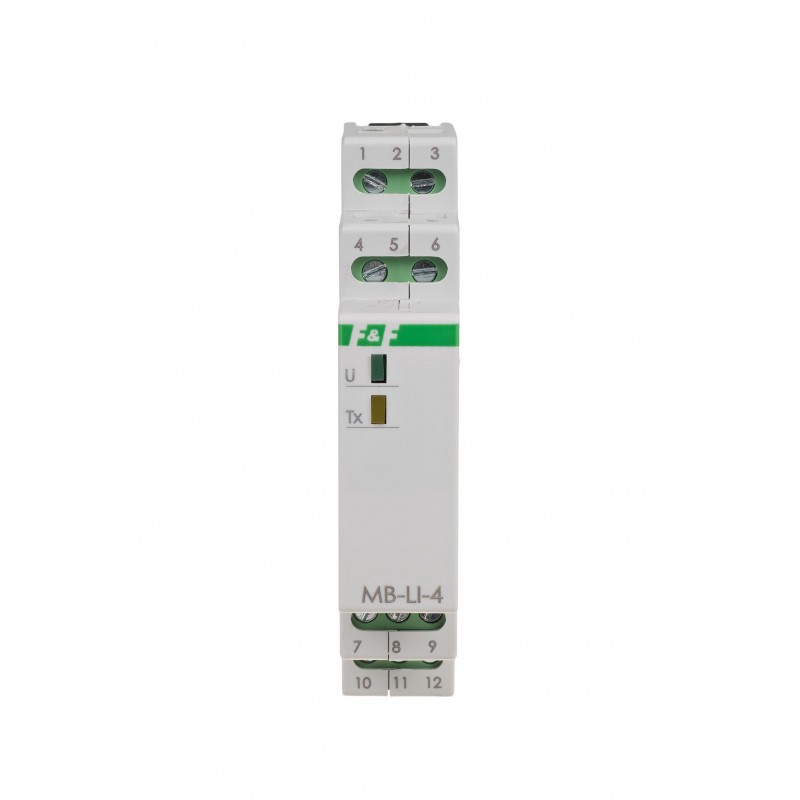

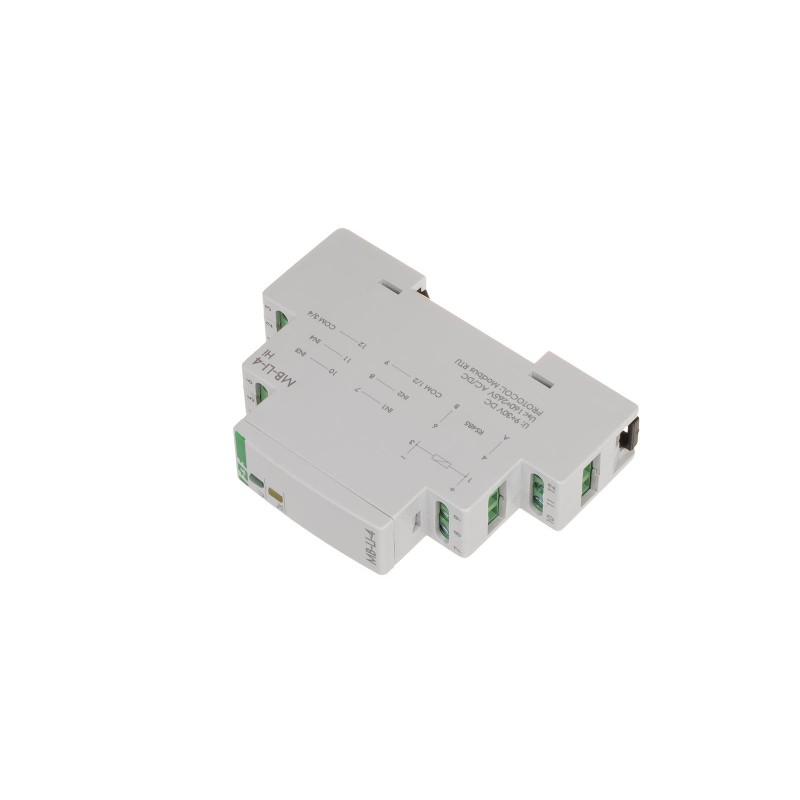

Licznik impulsów MB-LI-4 Hi

Indeks do zamówień: MAX-MB-LI-4HI, EAN13: 5908312598336

Opis produktu

4-kanałowy licznik impulsów z wyjściem MODBUS RTU.
Wejścia liczące wysokonapięciowe.

Licznik impulsów zlicza sygnały AC/DC generowane przez zewnętrzne urządzenia. Określa w ten sposób liczbę wykonanych cykli pracy i dokonuje wymiany danych za pomocą portu RS-485 zgodnie z protokołem MODBUS RTU.

Funkcje licznika impulsów MB-LI-4 Hi

4 niezależne liczniki
wejście licznikowe przystosowane do pracy z sygnałami AC/DC
nastawa współczynnika (wartość zmiennoprzecinkowa)
wartość przeskalowana (liczba impulsów × współczynnik)
wybór opcji wyzwolenia stanu 1: wysokim lub niskim poziomem napięcia.
wybór zbocza impulsu wejściowego (narastające lub opadające)
filtr częstotliwościowy, umożliwiający ograniczenie maksymalnej
częstotliwości zliczanych impulsów (eliminacja zakłóceń na wejściu licznika)
pamięć stanu licznika po zaniku napięcia zasilania
funkcja wejścia cyfrowego

Działanie licznika impulsów

Moduł MB-LI-4 to 4-kanałowy, jednokierunkowy licznik impulsów. Każdy kanał jest niezależny i zlicza impulsy zgodnie z indywidualnymi nastawami. Wyniki przedstawiane są w postaci liczby impulsów oraz wartości przeskalowanej w zakresie od 0 do ~4,29 mld. Licznik posiada funkcję programową, która umożliwia wyzerowanie stanu licznika każdego kanału niezależnie. Po osiągnięciu maksymalnej liczby impulsów (przepełnieniu) licznik automatycznie resetuje się i liczy od 0. Moduł posiada konfigurowalne opcje zliczania impulsów sygnałem niskim (0 V) lub wysokim (V+) oraz zboczem narastającym lub opadającym.
Dodatkowo wejście liczące może być wykorzystywane jako wejście cyfrowe DI z możliwością odczytu jego stanu.
Odczyt wartości zliczonych impulsów, wartości przeskalowanych, nastawę wszystkich parametrów zliczania, komunikacji i wymiany danych realizujemy poprzez port RS-485 za pomocą protokołu komunikacyjnego MODBUS RTU.
Załączenie napięcia zasilania sygnalizowane jest świeceniem LED zielonej U. Poprawna wymiana danych między modułem i drugim urządzeniem sygnalizowana jest świeceniem LED żółtej Tx.

UWAGA!
Do wyzwolenia wejścia w każdym wypadku potrzebne jest zewnętrzne napięcie sterujące. Jeżeli wykorzystane do tego zostanie napięcie zasilania modułu, to oznacza to, utratę separacji galwanicznej pomiędzy wejściami sterującymi oraz zasilaniem i komunikacją.

MB Config
Program umożliwia testowy odczyt wartości oraz dokonanie nastaw parametrów komunikacyjnych i konfiguracyjnych przetwornika.

Komunikacja modułu z PC za pomocą konwertera USB CN-USB-485
Program bezpłatny.

Napięcie zasilania	9÷30 V DC
Porty	RS-485
Protokół komunikacyjny	MODBUS RTU
Napięcie wejścia liczącego	160÷265 V AC/DC
Maks. częstotliwość zliczania	100 Hz
Ilość wejść cyfrowych	4
Typ pracy	SLAVE
Prędkość - ustawiana	1200÷115200 bit/s
Bity danych	8
Bity stopu	1 / 1.5 / 2
Bity parzystości	EVEN / ODD / NONE
Adres	1÷247
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,3 W
Temperatura pracy	-20÷50°C
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
