Przetwornik temperatury z wyjściem prądowym AT-1I-PT

Przetwornik temperatury AT-1I-PT, wyjście prądowe 4÷20 mA

Dlaczego warto wybrać AT-1I-PT?

AT-1I-PT mierzy temperaturę za pomocą 3-przewodowego platynowego czujnika PT100 i przekształca wynik na analogowy sygnał prądowy 4÷20 mA.

Co to oznacza w praktyce?

• Zakres pomiarowy wynosi −100÷600°C.
• Współpraca z czujnikiem temperatury RT56 (zakres temperatur -100÷400°C) produkcji F&F;
• Nastawialny zakres przetwarzania pozwala dopasować wymagany przedział temperatur.
• Sygnalizacja optyczna informuje o pracy urządzenia i stanie czujnika.
• Do połączenia zasilania i odbiornika można zastosować skrętkę UTP o długości do 300 m.
• Do podłączenia czujnika PT100 należy stosować 3-żyłowy przewód ekranowany.

Ważne: do pomiaru wymagany jest zewnętrzny 3-przewodowy czujnik PT100. Z przetwornikiem może współpracować sonda RT56 o zakresie −100÷400°C, dostępna osobno.

Uwagi montażowe

Montaż przetwornika powinien być wykonywany przez instalatora posiadającego stosowne uprawnienia oraz doświadczenie w zakresie łączenia instalacji elektrycznych.
Do zasilania przetwornika zalecane jest stosowanie zasilaczy wysokiej jakości z dobrym współczynnikiem filtrowania napięcia wyjściowego.
Nie układać przewodów sygnałowych, w tym szczególnie przewodu do czujnika temperatury, równolegle do innych przewodów silnoprądowych.

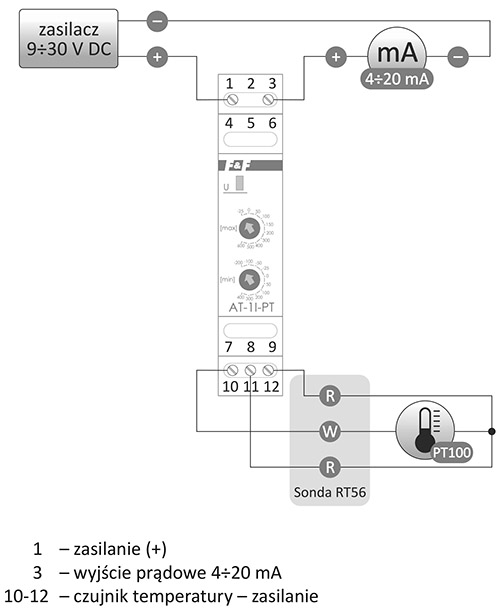

Do podłączenia czujnika temperatury zaleca się stosowanie 3-żyłowego przewodu ekranowanego. Ekran przewodu z jednej strony należy podłączyć do PE.
Do podłączenia zasilania i odbiornika zaleca się stosowanie przewodu typu skrętka UTP. Maksymalna długość przewodu UTP nie może przekroczyć 300 m.
