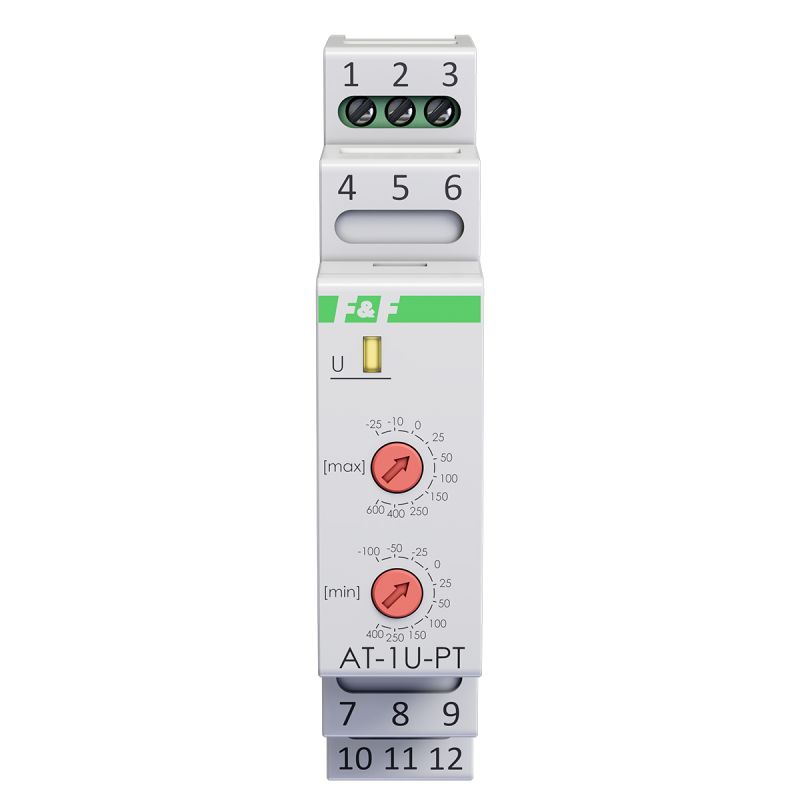

Przetwornik temperatury AT-1U-PT, wyjście napięciowe 1÷10 V

Dlaczego warto wybrać przetwornik AT-1U-PT?

AT-1U-PT przetwarza pomiar z 3-przewodowego czujnika PT100 na analogowy sygnał napięciowy 1÷10 V.

Co to oznacza w praktyce?

• Zakres pomiarowy −100÷600°C.
• Nastawialny zakres pomiarowy.
• Optyczna sygnalizacja pracy urządzenia i stanu czujnika.
• Do podłączenia PT100 należy stosować 3-żyłowy przewód ekranowany.

Ważne: czujnik PT100 jest elementem zewnętrznym. Do współpracy może być zastosowana sonda RT56 o zakresie −100÷400°C, dostępna osobno.

Co należy wiedzieć, przystępując do instalacji przetwornika?

Montaż przetwornika powinien być wykonywany przez instalatora posiadającego stosowne uprawnienia oraz doświadczenie w zakresie łączenia instalacji elektrycznych.
Do zasilania przetwornika zalecane jest stosowanie zasilaczy wysokiej jakości z dobrym współczynnikiem filtrowania napięcia wyjściowego.
Nie układać przewodów sygnałowych, w tym szczególnie przewodu do czujnika temperatury, równolegle do innych przewodów silnoprądowych.

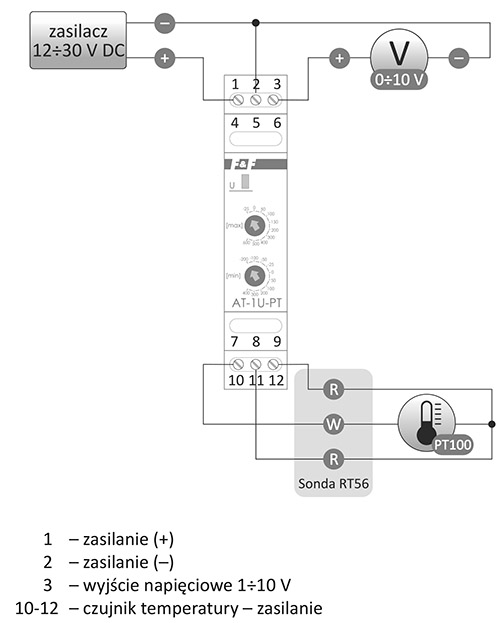

Do podłączenia czujnika temperatury zaleca się stosowanie 3-żyłowego przewodu ekranowanego. Ekran przewodu z jednej strony należy podłączyć do PE.
Do podłączenia wyjścia napięciowego zaleca się stosowanie 2-żyłowego przewodu ekranowanego, podłączonego z jednej strony do PE.
