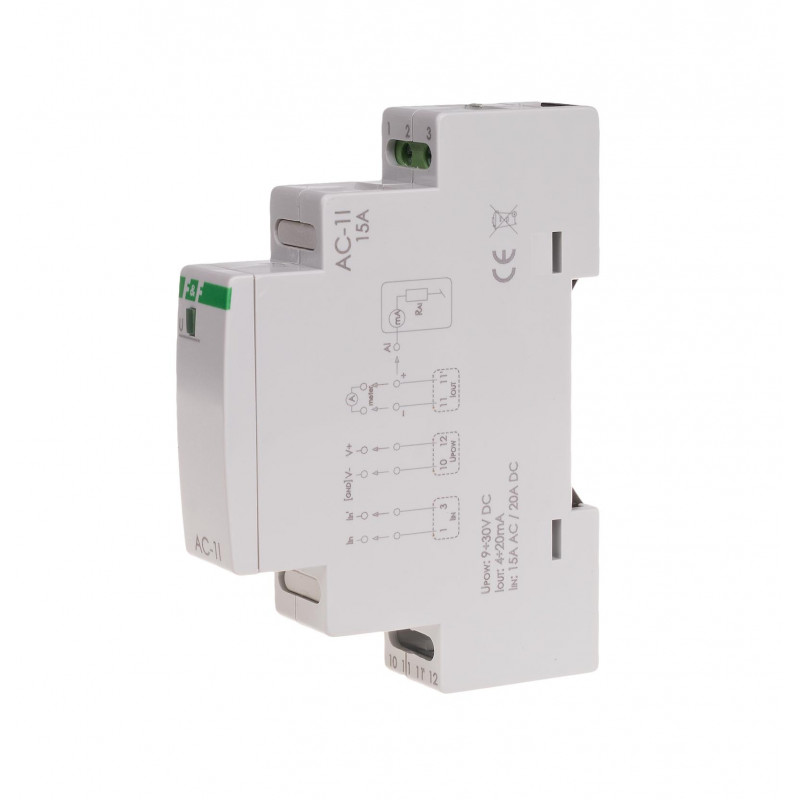

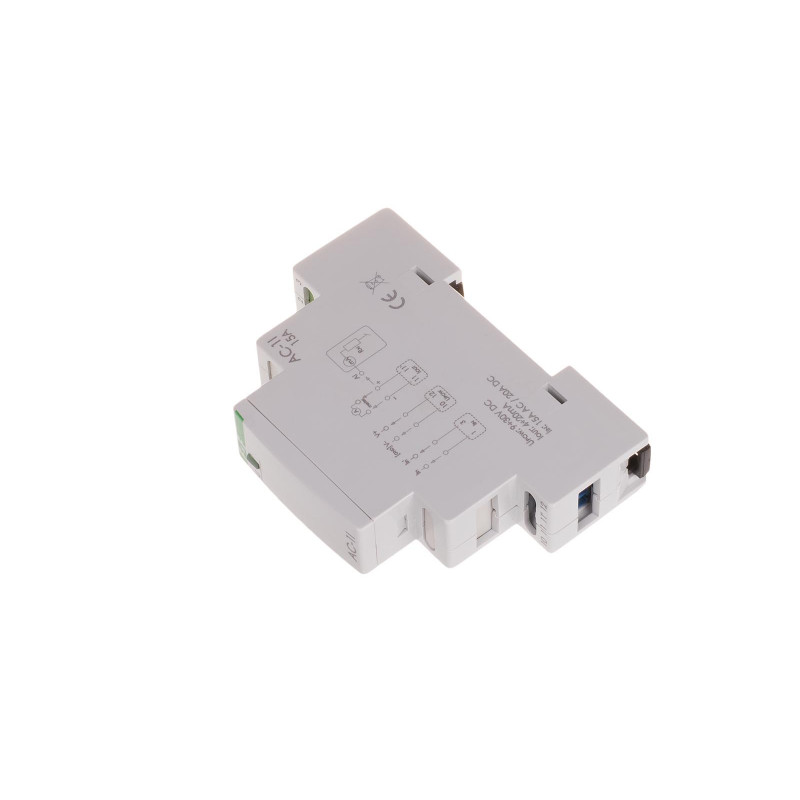

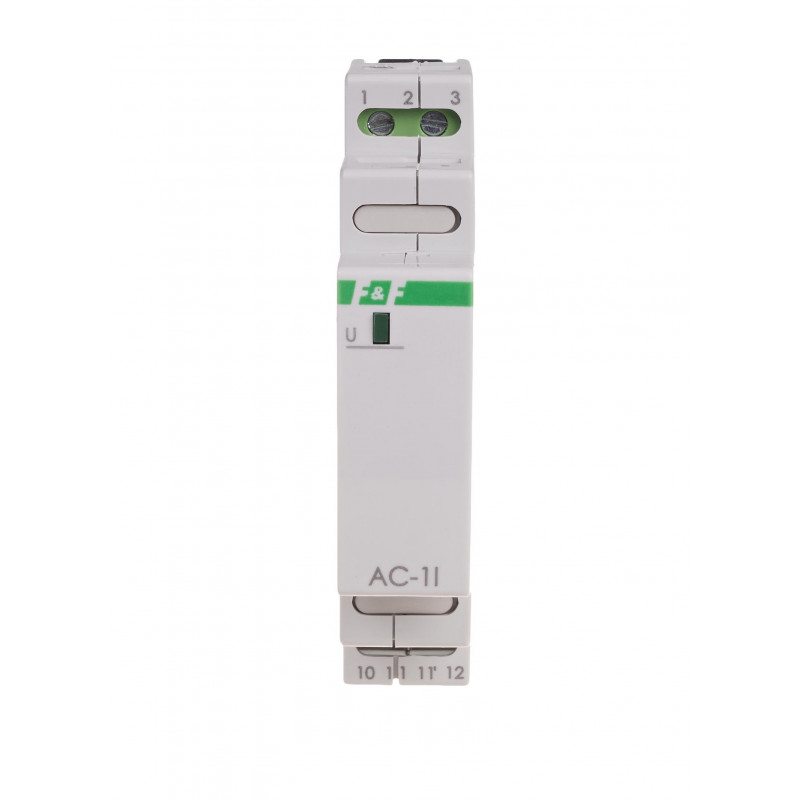

Przetwornik natężenia AC-1I 15A

Indeks do zamówień: AC-1I-15A

Analogowy przetwornik natężenia prądu. Prądowy (4-20 mA). Jednofazowy 15 A AC / 20 A DC. Pomiar bezpośredni.
Moduł AC-1I przeznaczony jest do pomiaru natężenia prądu zmiennego lub stałego i przekształcania mierzonej wielkości do unifikowanego analogowego wyjściowego sygnału prądowego w zakresie 4÷20 mA.

Przeznaczenie
Moduł AC-1I przeznaczony jest do pomiaru natężenia prądu zmiennego lub stałego i przekształcania mierzonej wielkości do unifikowanego analogowego wyjściowego sygnału prądowego w zakresie 4÷20 mA.

Działanie
Przetwornik dokonuje ciągłego pomiaru natężenia prądu przepływającego przez wejście pomiarowe Iiniowe. Wartość mierzona prądu jest proporcjonalnie przekształcana do wyjściowego sygnału prądu stałego Iout w zakresu 4÷20 mA.
Przetwornik dokonuje pomiaru wartości skutecznej natężenia prądu TrueRMS, co gwarantuje dużą dokładność pomiaru również przy przebiegach odkształconych.
Wyjście sygnałowe modułu zabezpieczone jest filtrem przeciwzakłóceniowym, który eliminuje zakłócenia sieciowe, mające wpływ na dokładność przesyłanego sygnału. To pozwala na zastosowanie przewodów sygnałowych długości do 300 m.

Napięcie zasilania	9÷30 V DC
Napięcie przebicia WE-WY	2,1 kV
Maksymalny błąd pomiarowy	±0,2 A
Sygnał wyjściowy	4÷20 mA
Błąd przetwarzania	±0,5%
Długość przewodu wyjścia sygnałowego	300 m
Zakres pomiarów TrueRMS/maksymalne napięcie	0÷15 A/285 V AC; 0÷20 A/400 V DC
Dopuszczalne przeciążenie	100 A/100 ms
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,8 W
Temperatura pracy	-20÷50°C
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20
