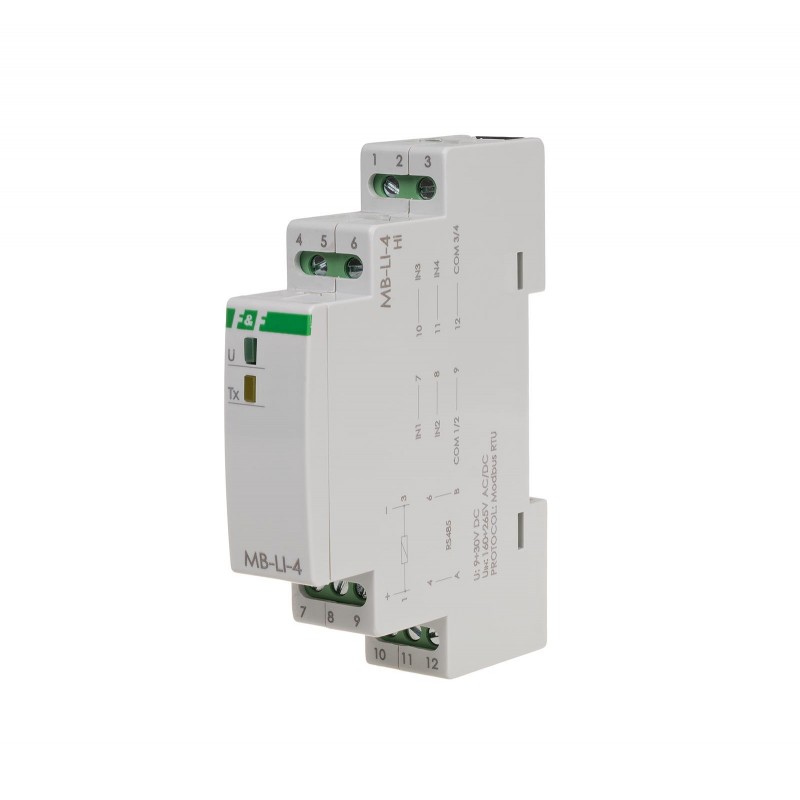

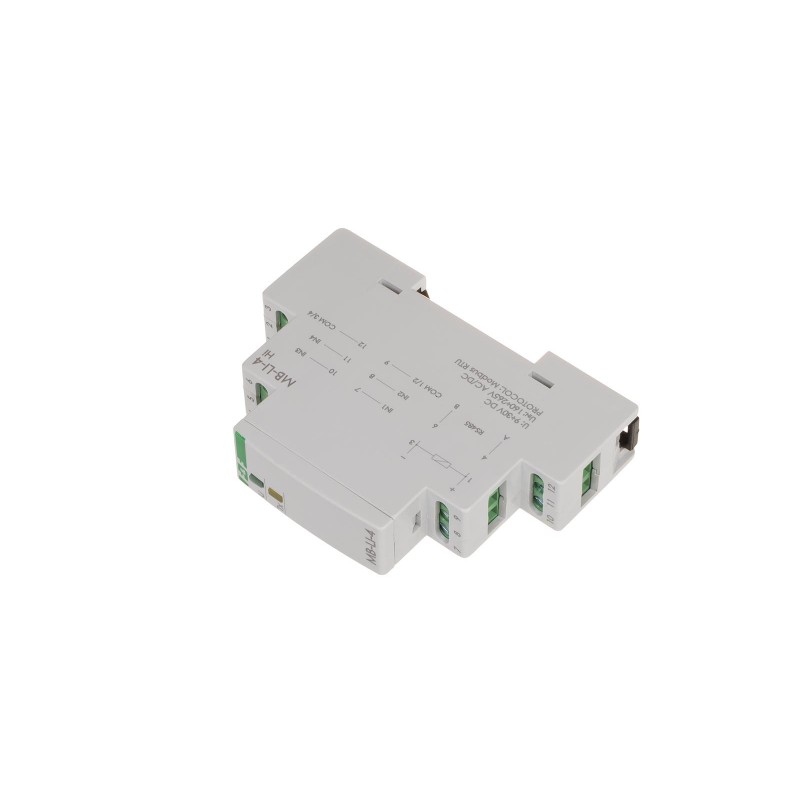

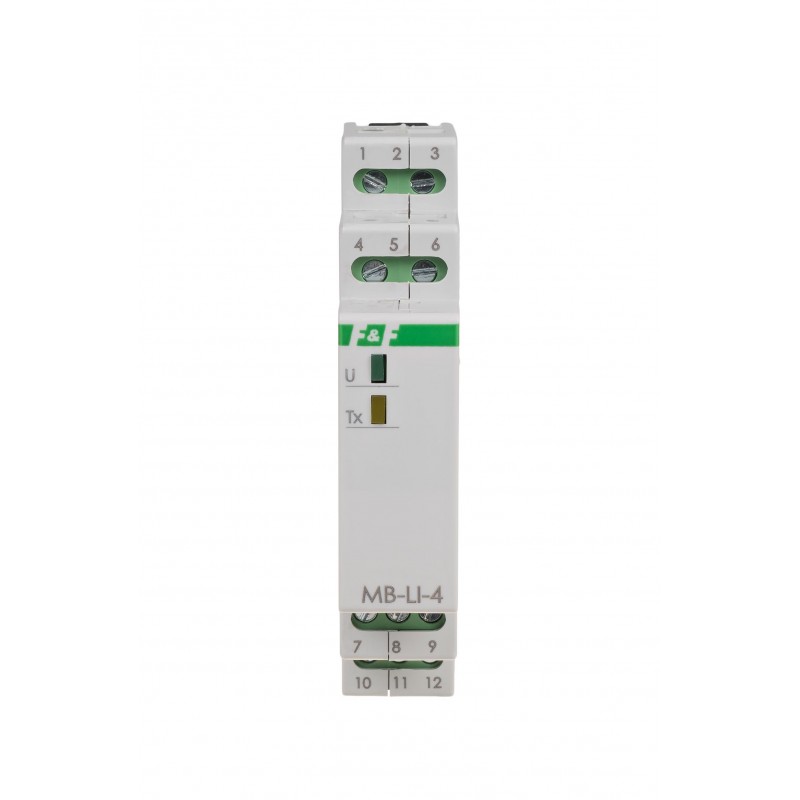

Licznik impulsów MB-LI-4 Lo

Licznik impulsów MB-LI-4 Lo

MAX-MB-LI-4LO, 5908312598329

Opis produktu

4-kanałowy licznik impulsów z wyjściem MODBUS RTU.
Wejścia liczące niskonapięciowe.

Licznik impulsów służy do zliczania sygnałów AC/DC generowanych przez zewnętrzne urządzenia w celu określenia liczby wykonanych cykli pracy i wymiany danych za pomocą portu RS-485 zgodnie z protokołem MODBUS RTU.

Funkcje

  • 4 niezależne liczniki
  • wejÅ›cie licznikowe przystosowane do pracy z sygnaÅ‚ami AC/DC
  • nastawa współczynnika (wartość zmiennoprzecinkowa)
  • wartość przeskalowana (liczba impulsów × współczynnik)
  • wybór opcji wyzwolenia stanu 1: wysokim lub niskim poziomem napiÄ™cia.
  • wybór zbocza impulsu wejÅ›ciowego (narastajÄ…ce lub opadajÄ…ce)
  • filtr czÄ™stotliwoÅ›ciowy, umożliwiajÄ…cy ograniczenie maksymalnej czÄ™stotliwoÅ›ci zliczanych impulsów (eliminacja zakłóceÅ„ na wejÅ›ciu licznika)
  • pamięć stanu licznika po zaniku napiÄ™cia zasilania
  • funkcja wejÅ›cia cyfrowego

Zasada działania licznika impulsów MB-LI-4 Lo

Licznik impulsów MB-LI-4 jest 4-kanałowym licznikiem jednokierunkowym. Każdy kanał jest niezależny i zlicza impulsy zgodnie z indywidualnymi nastawami. Wyniki przedstawiane są w postaci liczby impulsów oraz wartości przeskalowanej w zakresie od 0 do ~4,29 mld. Licznik posiada funkcję programową umożliwiającą wyzerowanie stanu licznika każdego kanału niezależnie. Po osiągnięciu maksymalnej liczby impulsów (przepełnieniu) licznik automatycznie resetuje się i liczy od 0. Moduł posiada konfigurowalne opcje zliczania impulsów sygnałem niskim (0 V) lub wysokim (V+) oraz zboczem narastającym lub opadającym.

Dodatkowo wejście liczące może być wykorzystywane jako wejście cyfrowe DI z możliwością odczytu jego stanu.
Odczyt wartości zliczonych impulsów, wartości przeskalowanych, nastawę wszystkich parametrów zliczania, komunikacji i wymiany danych realizujemy poprzez port RS-485 za pomocą protokołu komunikacyjnego MODBUS RTU. Załączenie napięcia zasilania sygnalizowane jest świeceniem LED zielonej U. Poprawna wymiana danych między modułem i drugim urządzeniem sygnalizowana jest świeceniem LED żółtej Tx.

UWAGA!
Do wyzwolenia wejścia w każdym wypadku potrzebne jest zewnętrzne napięcie sterujące. Jeżeli wykorzystane do tego zostanie napięcie zasilania modułu, to oznacza to, utratę separacji galwanicznej pomiędzy wejściami sterującymi oraz zasilaniem i komunikacją.

MB Config
Program umożliwia testowy odczyt wartości oraz dokonanie nastaw parametrów komunikacyjnych i konfiguracyjnych przetwornika.



Komunikacja modułu z PC za pomocą konwertera USB  CN-USB-485
Program bezpłatny.



Napięcie zasilania 9÷30 V DC
Porty RS-485
Protokół komunikacyjny MODBUS RTU
Napięcie wejścia liczącego 6÷30 V AC/DC
Maks. częstotliwość zliczania 100 Hz
Ilość wejść cyfrowych 4
Typ pracy SLAVE
Prędkość - ustawiana 1200÷115200 bit/s
Bity danych 8
Bity stopu 1 / 1.5 / 2
Bity parzystości EVEN / ODD / NONE
Adres 1÷247
Przyłącze zaciski śrubowe 2,5 mm²
Moment dokręcający 0,4 Nm
Pobór mocy 0,3 W
Temperatura pracy -20÷50°C
Wymiary 1 moduł (18 mm)
Montaż na szynie 35 mm
Stopień ochrony IP20
Schemat podłączenia



Realizacja podłączenia wejść liczących i cyfrowych




Realizacja podłączenia wejść liczących i cyfrowych

Parametry protokołu MODBUS RTU
