Moduł wyjść analogowych MR-AO-1
Moduł wyjść analogowych z wyjściem MODBUS RTU.
Moduł MR-AO-1 to zewnętrzne urządzenie rozszerzające wyjścia analogowe napięciowe sterowników programowalnych PLC lub innych urządzeń, w których wymiana danych odbywa się za pomocą portu RS-485 zgodnie z protokołem MODBUS RTU.
Moduł MR-AO-1 to zewnętrzne urządzenie rozszerzające wyjścia analogowe napięciowe sterowników programowalnych PLC lub innych urządzeń, w których wymiana danych odbywa się za pomocą portu RS-485 zgodnie z protokołem MODBUS RTU.
Zasada działania modułu wyjść analogowych MR-AO-1
Moduł posiada 4 analogowe wyjścia napięciowe 0÷10 V. Wartości napięć wyjściowych można ustawić lub odczytać poprzez port RS-485 za pomocą protokołu komunikacyjnego MODBUS RTU.
Moduł posiada funkcję zapisu wartości napięć wyjść w nieulotnej pamięci lokalnej. Po każdorazowym załączeniu zasilania modułu wartości wyjścia zostaną przywrócone do zapisanego stanu.

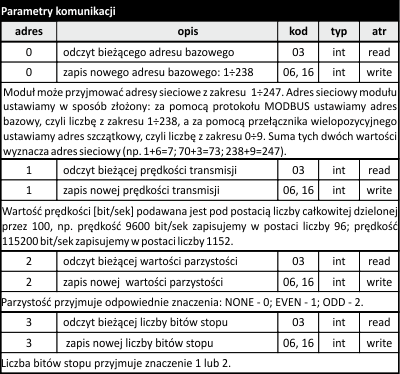

Odczyt stanu kontaktów, ustawienie ich stanu oraz nastawę wszystkich parametrów komunikacji i wymiany danych realizujemy poprzez port RS-485 za pomocą protokołu komunikacyjnego MODBUS RTU.
Załączenie napięcia zasilania sygnalizowane jest świeceniem LED zielonej U. Poprawna wymiana danych miedzy modułem i drugim urządzeniem sygnalizowana jest świeceniem LED żółtej Tx.
Reset ustawień komunikacji
Pod elewacją modułu dostępny jest przełącznik kodowy.
Szczegóły dotyczące resetowania dostępne w instrukcji.
MB Config
Program umożliwia testowy odczyt wartości oraz dokonanie nastaw parametrów komunikacyjnych i konfiguracyjnych modułu.
Komunikacja modułu z PC za pomocą konwertera USB CN-USB-485
Program bezpłatny.
- Dokładność nastaw napięcia wyjściowego
- 0,1 V
- Maksymalny prąd wyjściowy
- 40 mA
- Napięcie zasilania
- 9÷30 V DC
- Napięcie wyjściowe
- 0÷10 V
- Protokół komunikacyjny
- MODBUS RTU
- Bity stopu
- 1/2
- Porty
- RS-485
- Prędkość - ustawiana
- 1200÷115200 bit/s
- Bity danych
- 8
- Bity parzystości
- EVEN / ODD / NONE
- Adres
- 1÷247
- Maksymalny pobór prądu
- 40 mA
- Precyzja sygnału wyjściowego
- 0,1 V
- Błąd sygnału wyjściowego
- ±0,02 V
- Minimalna rezystancja obciążenia
- 2 kΩ
- Prąd zwarciowy
- 40 mA
- Ilość wyjść analogowych
- 4 (napięciowe)
- Przyłącze
- zaciski śrubowe 2,5 mm²
- Moment dokręcający
- 0,4 Nm
- Temperatura pracy
- -20÷50°C
- Wymiary
- 1 moduł (18 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
MR-AO-1 opis we/wy
Ideowy schemat połączeń urządzeń odbiorczych
Nastawa adresu sieciowego
Moduł w sieci RS-485
Reset ustawień komunikacji
Ideowy schemat połączeń urządzeń odbiorczych
Nastawa adresu sieciowego
Moduł w sieci RS-485
Reset ustawień komunikacji
