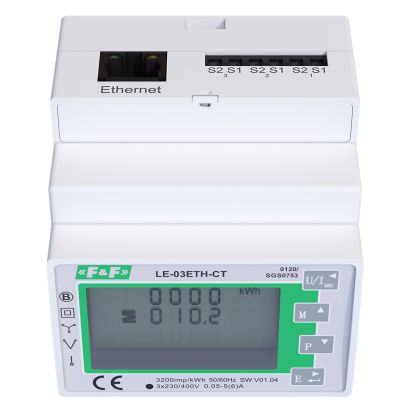

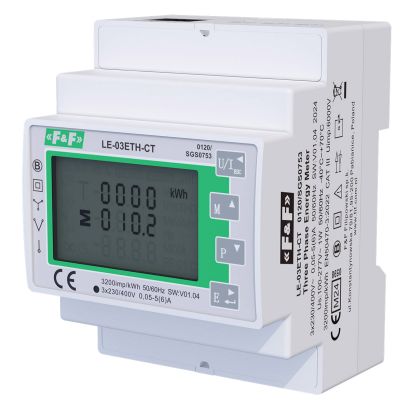

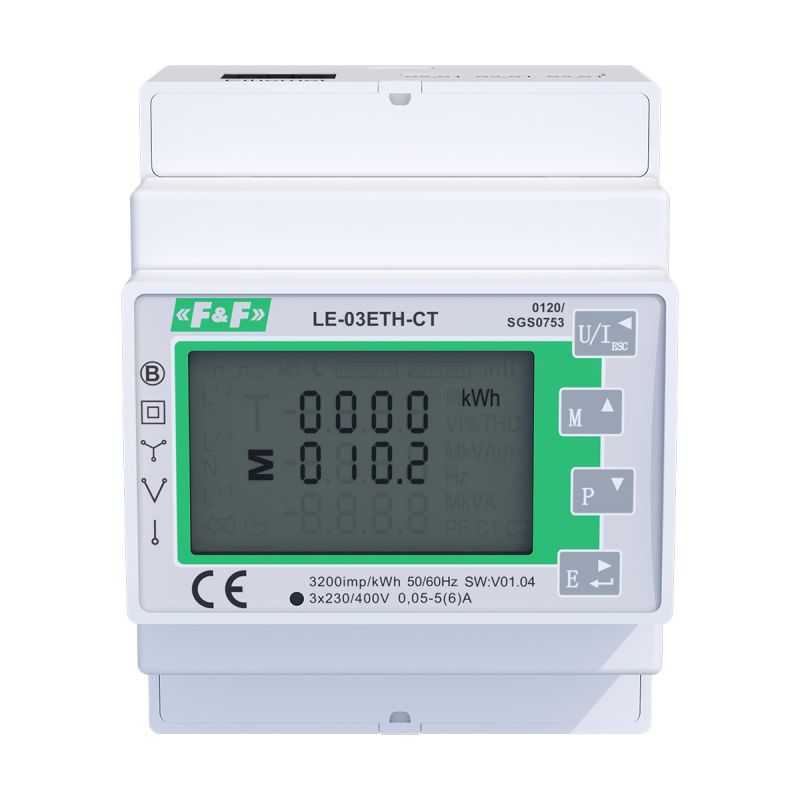

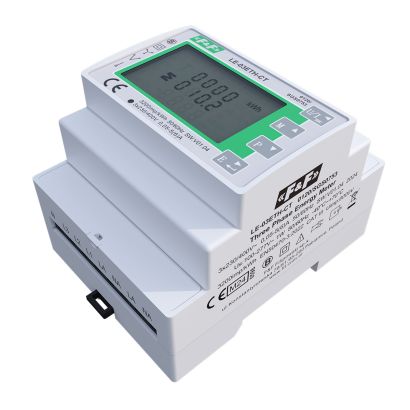

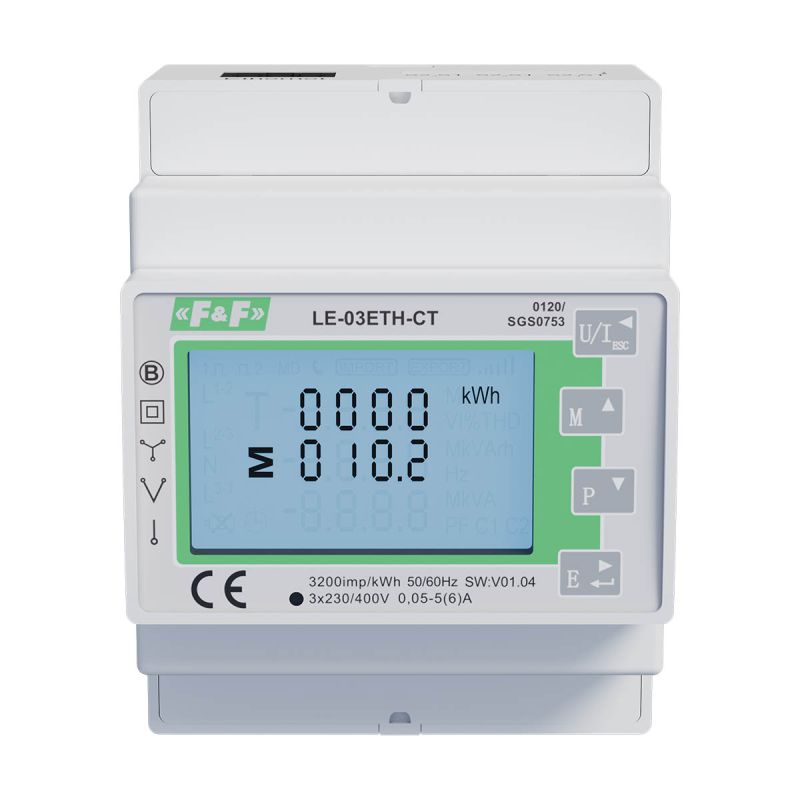

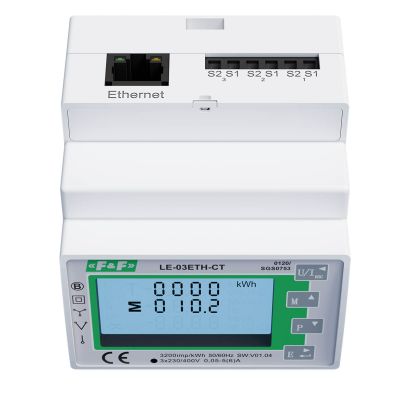

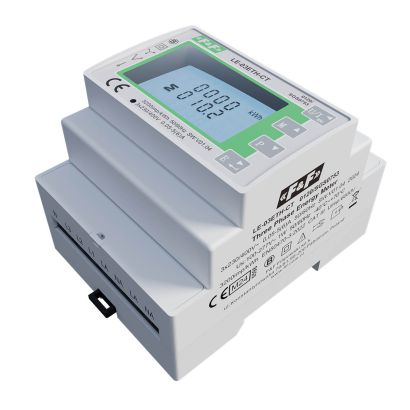

Pengukur konsumsi energi 3 fase LE-03ETH-CT

Kepatuhan
Petunjuk MID 2014/32/EU
Sertifikat No. 0120/SGS0753

Tujuan

LE-03ETH CT adalah meteran listrik elektronik, multifungsi, bersertifikat (deklarasi MID), cocok untuk pengukuran semi-langsung (menggunakan trafo arus) atau tidak langsung (menggunakan trafo tegangan dan arus). Meteran ini cocok untuk pembacaan jarak jauh melalui port komunikasi Ethernet internal dan dukungan protokol Modbus TCP.

Fungsi

• Dirancang untuk pengukuran dalam sistem 1-fase dan 3-fase (3 dan 4-kawat);
• Pengukuran energi aktif dan reaktif 2 arah (impor dan ekspor);
• Dukungan untuk trafo arus 1 A dan 5 A dengan rasio 1 banding 9999;
• Dukungan untuk transformator tegangan dalam kisaran 100÷500 V dan rasio 1 hingga 9999;
• Tampilan kWh / kvar (dikonsumsi / dihasilkan);
• Indikasi parameter jaringan;
• Kepatuhan MID;
• Port Ethernet;
• Protokol TCP Modbus;
• Layar LCD dengan lampu latar dan multifungsi;
• Kemungkinan perlindungan kata sandi pada konfigurasi meteran.

Nilai yang diukur

Program layanan

Konfigurasi LE
Program ini memungkinkan pembacaan uji nilai energi yang ditagihkan dan pengaturan parameter meteran dasar.

Program LE Config > unduh





Komunikasi PC-LE melalui konverter USB CN-USB-485 ►.
Program ini tidak dikenakan biaya.

Program untuk pembacaan jarak jauh dari meteran berikut ini
LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE-03MW, LE-03MW-CT

MeternetPRO
Aplikasi MeternetPRO memungkinkan pembacaan status dan indikasi penghitung, multimeter, pemancar pengukur, modul perluasan I/O, dan perangkat pengukur lain yang berkomunikasi sesuai dengan protokol Modbus RTU dari jarak jauh. Aplikasi ini merupakan bagian integral dari Excel. Data pembacaan disajikan dalam tabel di dalam program. Data dapat dibentuk secara bebas sesuai dengan fungsi perangkat lunak spreadsheet. Pertukaran data antara perangkat dan aplikasi dilakukan melalui jaringan RS-485 atau LAN. Program bersama dengan basis data diinstal pada server MT-CPU-1 khusus, yang beroperasi di jaringan lokal. Antarmuka pengguna perangkat lunak adalah aplikasi web (situs web). Akses ke program ini melalui browser web apa pun. Dalam kasus LAN dengan alamat IP publik, dimungkinkan untuk mengonfigurasi operasi program dan pembacaan data melalui Internet.

Modul penagihan pelanggan untuk konsumsi listrik
Modul penagihan pelanggan untuk konsumsi listrik atau nilai tambahan lain yang tercatat, misalnya konsumsi air, konsumsi panas, dll. Memungkinkan penghitungan kenaikan nilai dalam periode penyelesaian yang ditentukan (interval waktu). Siklus: bulanan, mingguan, harian, per jam. Modul ini memungkinkan pembuatan banyak laporan individual dan paralel.
