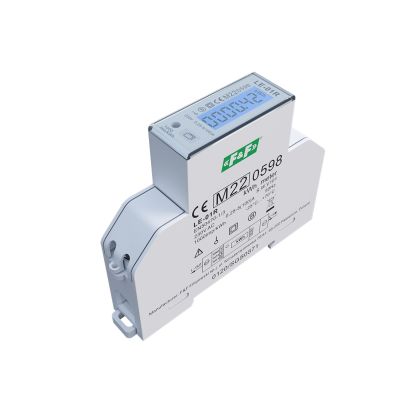

copy of Licznik zużycia energii LE-01MR v2

Zgodność
Dyrektywa MID 2014/32/EU
Nr certyfikatu 0120/SGS0305

Mierzone wartości

Działanie
Jednofazowy licznik zużycia energii elektrycznej LE-01MR v2 umożliwia 4-kwadrantowy pomiar energii i mocy oraz monitorowanie wielu dodatkowych parametrów sieci, takich jak: napięcie, prąd, moc czynna, moc bierna, moc pozorna częstotliwość, współczynnik mocy. Licznik posiada dodatkowe, kasowalne liczniki energii czynnej i biernej. Wyposażony jest również w interfejs komunikacyjny RS-485 obsługujący protokół Modbus RTU zapewniający zdalny odczyt i konfigurację licznika.

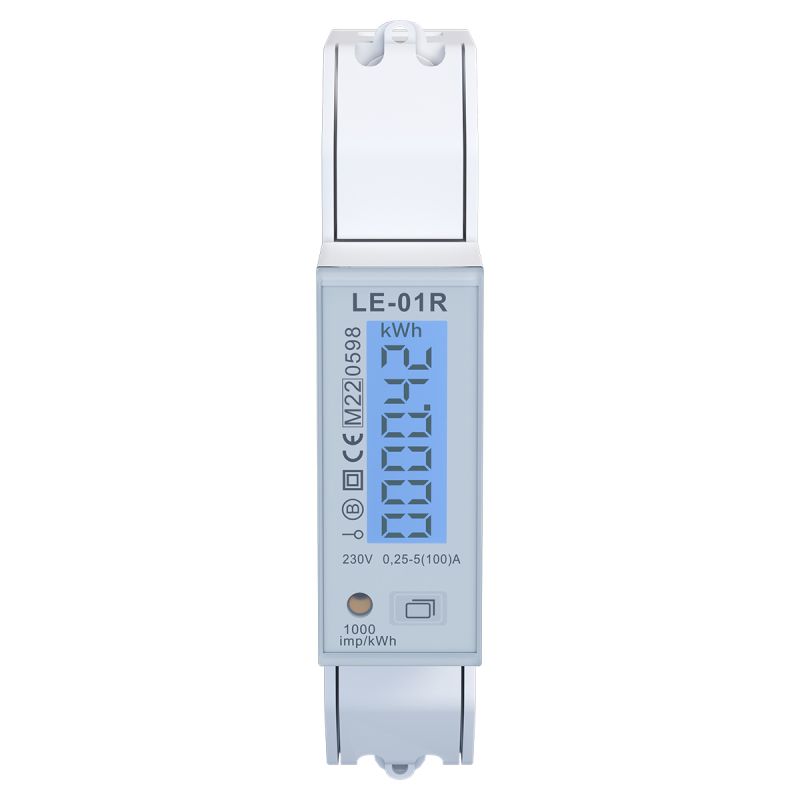

Przycisk dotykowy znajdujący się na elewacji licznika umożliwia wybór wyświetlanego parametru oraz zmianę ustawień licznika. Zgodność Przeznaczenie Działanie - 2 - Podświetlany wyświetlacz LCD ułatwia odczyt mierzonych wartości.
Zmiana wyświetlanego parametru następuje domyślnie co 5 sekund lub z ustawioną częstotliwością przez użytkownika oraz ręcznie za pomocą pola dotykowego na czole licznika. Wyświetlacz jest aktywny przy załączonym zasilaniu wskaźnika.

Uwaga!
Wskaźnik posiada możliwość plombowania osłon zacisków  wejściowych i wyjściowych, co uniemożliwia zrobienie obejścia licznika.

Licznik oznakowany jest indywidualnym numerem fabrycznym umożliwiającym jednoznaczną jego identyfikację. Oznakowanie jest nieusuwalne (grawer laserowy).

Program serwisowy

LE Config
Program umożliwia testowy odczyt wartości naliczonej energii oraz dokonanie nastaw podstawowych parametrów licznika.

Program LE Config > pobierz

Komunikacja PC-LE za pomocą konwertera USB CN-USB-485 ►
Program bezpłatny.


Programy do zdalnego odczytu wskazań liczników
LE-01M, LE-03M, LE-03M-CT, LE-01MR, LE-03MP, LE-1MQ, LE-03MQ, LE-03MQ-CT, LE-01MW, LE-03MW, LE-03MW-CT

MeternetPRO
Program MeternetPRO umożliwia zdalny odczyt stanów oraz wskazań liczników, multimetrów, przetworników pomiarowych, modułów rozszerzeń wejść/wyjść i innych urządzeń pomiarowych komunikujących się zgodnie z protokołem Modbus RTU. Aplikacja  jest integralną częścią programu Excel. Odczytane dane przedstawiane są w tabeli programu. Dane można dowolnie kształtować zgodnie z programowymi funkcjami arkusza kalkulacyjnego. Wymiana danych pomiędzy urządzeniami a aplikacją realizowana jest po sieci RS-485 lub sieci lokalnej LAN. Program wraz z bazą danych zainstalowany jest na specjalnym serwerze MT-CPU-1, który pracuje w sieci lokalnej. Programowy interfejs użytkownika jest aplikacją web'ową (stroną internetową). Dostęp do programu jest poprzez dowolną przeglądarkę internetową. W przypadku sieci LAN  z publicznym adresem IP istnieje możliwość konfiguracji pracy programu i odczytu danych poprzez internet.


Moduł rozliczeń abonentowych zużycia energii elektrycznej
Moduł rozliczeń abonentowych zużycia energii elektrycznej lub innych rejestrowanych wartości narastających, np. zużycia wody, ciepła, itp. Pozwala na wyliczanie przyrostów wartości w wyznaczonych okresach rozliczeniowych (przedziałach czasowych). Cykle: miesięczny, tygodniowy, dzienny, godzinowy. Moduł pozwala na tworzenie wielu indywidualnych i równolegle pracujących raportów.
