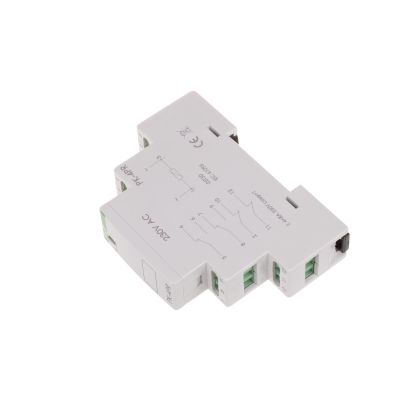

Electromagnetic relay PK-4PR 230 V

Electromagnetic relay PK-4PR 230 V

PK-4PR-230V, 5908312591931

Product description

Contact configuration 2 x NO / NC changeover contacts, 2 NC break contacts. Load current 8 A. Supply voltage 230 V AC/DC.
Electromagnetic relay in single-module casing intended for direct assembly on the TH-35 bus bar.

Functioning
Application of the power supply voltage to the relay's coil results in a shift of the contact. After the decay of the voltage in question, the contact returns to the initial position.



Order labelling method:

eg.  PK-4PR  230V ---------  supply voltage




Power supply voltage 230 V AC
Power supply tolerance -15 ÷ 10 %
Maximum AC-1 load current 4 x 8 A
The executive element relay
Contact configuration 2 × NO/NC + 2 × NC
Separation of the contact YES
Power consumption (max) 25 mA
Mechanical connecting durability min. 5x10⁶ cykli
Terminal pluggable terminal blocks 2,5 mm²
Tightening torque 0,4 Nm
Working temperature -25 ÷ 50 °C
Dimensions 1 module (18 mm)
Assembly on rail 35 mm
Ingress Protection Marking IP20




type contacts AC1 contact current coil voltage power consumption mod terminal
PK-1P 12 V 1 x NO/NC 16 A 12 V AC/DC 25 mA 1 2,5 mm²
PK-1P 24 V 1 x NO/NC 16 A 12 V AC/DC 25 mA 1 2,5 mm²
PK-1P 48 V 1 x NO/NC  16 A 48 V AC/DC 25 mA 1 2,5 mm²
PK-1P 110 V 1 x NO/NC 16 A 110 V AC/DC 25 mA 1 2,5 mm²
PK-1P 230 V 1 x NO/NC 16 A 230 V AC 25 mA 1 2,5 mm²
PK-2P 12 V 2 x NO/NC  8 A 12 V AC/DC  25 mA 1 2,5 mm²
PK-2P 24 V 2 x NO/NC 8 A 24 V AC/DC 25 mA 1 2,5 mm²
PK-2P 48 V 2 x NO/NC 8 A 48 V AC/DC 25 mA 1 2,5 mm²
PK-2P 110 V 2 x NO/NC 8 A 110 V AC/DC 25 mA 1 2,5 mm²
PK-2P 230 V 2 x NO/NC 8 A 230 V AC 25 mA 1 2,5 mm²
PK-3P 12 V 3 x NO/NC 8 A 12 V AC/DC 25 mA 1 2,5 mm²
PK-3P 24 V 3 x NO/NC 8 A 24 V AC /DC 25 mA 1 2,5 mm²
PK-3P 48 V 3 x NO/NC  8 A 48 V AC/DC 25 mA 1 2,5 mm²
PK-3P 110 V 3 x NO/NC  8 A 110 V AC/DC 25 mA 1 2,5 mm²
PK-3P 230 V 3 x NO/NC  8 A 230 V AC  25 mA 1 2,5 mm²
PK-4PZ 12 V 2 x NO/NC+2 x NO  8 A 12 V AC/DC 25 mA 1 2,5 mm²
PK-4PZ 24 V 2 x NO/NC+2 x NO 8 A 24 V AC/DC 25 mA 1 2,5 mm²
PK-4PZ 48 V 2 x NO/NC+2 x NO 8 A 48 V AC/DC 25 mA 1 2,5 mm²
PK-4PZ 110 V 2 x NO/NC+2 x NO 8 A 110 V AC/DC 25 mA 1 2,5 mm²
PK-4PZ 230 V 2 x NO/NC+2 x NO 8 A 230 V AC 25 mA 1 2,5 mm²
PK-4PR 12 V 2 x NO/NC+2 x NC 8 A 12 V AC/DC 25 mA 1 2,5 mm²
PK-4PR 24 V 2 x NO/NC+2 x NC 8 A 24 V AC/DC 25 mA 1 2,5 mm²
PK-4PR 48 V 2 x NO/NC+2 x NC 8 A 48 V AC/DC 25 mA 1 2,5 mm²
PK-4PR 110 V 2 x NO/NC+2 x NC 8 A 110 V AC/DC 25 mA 1 2,5 mm²
PK-4PR 230 V 2 x NO/NC+2 x NC 8 A 230 V AC 25 mA 1 2,5 mm²

Oznaczenia na urządzeniach
Wartość obciążenia styku podana na urządzeniu odnosi się do odbiorników rezystancyjnych (odbiorniki bezindukcyjne, dla których parametr współczynnika mocy wynosi 1 (cosφ=1)).
Załączanie obciążeń o charakterze indukcyjnym lub pojemnościowym (np. silniki, zasilacze impulsowe, itp.) prowadzi do znaczącego skrócenia trwałości styków, np. obciążenie, dla którego cosφ=0.5 powoduje skrócenie żywotności (liczby cykli załączeń) o 20%, a dla cosφ=0,25 nawet o 50%.


Tabela obciążalności styków
W zależności od charakteru  podłączonego odbiornika styk można obciążyć następującymi wartościami:

ŹRÓDŁA ŚWIATŁA



CHARAKTER OBCIĄŻENIA ODBIORNIKÓW

Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to lamp LED, lamp energooszczędnych ESL, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.
Dobierając maksymalne obciążenie dla danego typu przekaźnika należy uwzględnić:


Żarówki Rezystancja zimnej żarówki jest zwykle przynajmniej 10-12 razy mniejsza niż rezystancja pracującej żarówki. Na przykład zimna żarówka 230V/100W ma rezystancję ok. 40 Om co oznacza że w najbardziej niekorzystnym przypadku w momencie załączenia przez przynajmniej kilka milisekund płynie przez nią prąd o wartości ok. 5,5 A, który po rozgrzaniu żarówki maleje do znamionowej wartości ok. 0,4 A.
Halogeny Podobnie jak w przypadku zwykłej żarówki rezystancja zimniej żarówki halogenowej jest 16-20 razy mniejsza od rezystancji pracującej żarówki. Oznacza to że dla żarówki 230V/100W w momencie załączenia żarówki może popłynąć prąd o wartości 6.5-8 A.
Silnik indukcyjny 1-fazowy (np. pompa) Prąd rozruchowy silnika może wynieść do 5-10-krotności prądu znamionowego. Dodatkowo silniki takie wyposażone są w dodatkowe kondensatory rozruchowe które jeszcze mogą zwiększyć wartość prądu rozruchowego.
Zasilacz impulsowy (np. do oświetlenia LED) Zasilacze impulsowe znajdują się na wyposażeniu coraz większej ilości urządzeń elektrycznych, w tym między innymi w żarówkach LED, żarówkach energooszczędnych, sterownikach świetlówek. Jest to jednocześnie najgorszy możliwy typ obciążenia. Wynika to z faktu że na wejściu takich zasilaczy znajdują się kondensatory które w momencie załączenia zasilania stanowią praktycznie zwarcie – przez czas kilku milisekund mogą płynąć tam prądy o wartościach 100-200-krotnie wyższych niż znamionowe prądy takiego zasilacza.
