Probe Ø10

Reference: Sonda-AZ, EAN13: 5908312591986

Product description

Applied in sets: AZH-S, AZ-B, AZ-B UNI, AZ-112.
Also available separately.
Protection level: IP 65

Made:

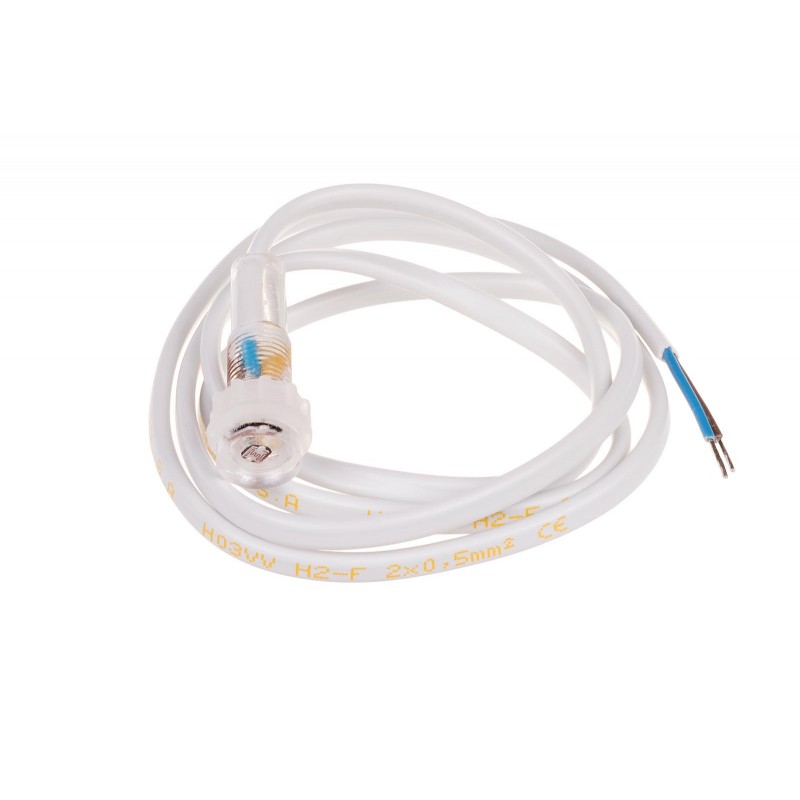

Little, easy to mount light dependent sensor with 1 meter cable 2×0,5mm² with posibility to extend (connection of leads should be made in hermetic distribution box or at a place free from atmospheric influence

Attention!

The external probe should be situated at place with permanent access to day light, which, due to its changes of intensity, will cause switching ON and OFF the lighting.
When length of connecting cable of external probe exceeds 10m it should not be laid in vicinity of a parallel conductor under mains voltage, or conducting great currents. In any case always connect correctly phase and neutral leads to the light dependent relay.

Working temperature	-25 ÷ 50 °C
Assembly	in a hole with a diameter Ø9,6 mm
Ingress Protection Marking	IP65 - hermetic

Poprawność montażu
Należy zwrócić uwagę aby załączane źródło światła nie oświetlało czujnika automatu zmierzchowego. W przeciwnym wypadku prowadzić to może do przypadkowych załączeń i wyłączeń źródła światła.

Przedłużanie przewodów sondy
W przypadku konieczności przedłużenia przewodu zewnętrznej sondy należy zastosować przewód dwużyłowy o przekroju nie mniejszym niż 0,5 mm2 i długości nie większej niż 10 m.

Prowadzenie przewodów
Nie należy prowadzić przewodu zewnętrznej sondy równolegle do przewodów zasilających, np. w jednej rurce.
