Electromagnetic relay PK-1P 230 V

Electromagnetic relay PK-1P 230 V

PK-1P-230V, 5908312595533

Product description

Contact configuration 1xNO/NC. Load current 16 A. Supply voltage 230 V AC.
Electromagnetic relay in single-module casing intended for direct assembly on the TH-35 bus bar.

Functioning
Application of the power supply voltage to the relay's coil results in a shift of the contact. After the decay of the voltage in question, the contact returns to the initial position.



Order labelling method:

eg.  PK-1P  230V ---------  supply voltage




Power supply voltage230 V AC
Power supply tolerance-15 ÷ 10 %
Maximum AC-1 load current16 A
The executive elementrelay
Contact configuration1 × NO/NC
Separation of the contactYES
Power consumption (max)25 mA
Mechanical connecting durabilitymin. 5x10⁶ cykli
Terminalpluggable terminal blocks 2,5 mm²
Tightening torque0,4 Nm
Working temperature-25 ÷ 50 °C
Dimensions1 module (18 mm)
Assemblyon rail 35 mm
Ingress Protection MarkingIP20
PK diagrams


typecontactsAC1 contact currentcoil voltagepower consumptionmodterminal
PK-1P 12 V1 x NO/NC16 A12 V AC/DC25 mA12,5 mm²
PK-1P 24 V1 x NO/NC16 A12 V AC/DC25 mA12,5 mm²
PK-1P 48 V1 x NO/NC 16 A48 V AC/DC25 mA12,5 mm²
PK-1P 110 V1 x NO/NC16 A110 V AC/DC25 mA12,5 mm²
PK-1P 230 V1 x NO/NC16 A230 V AC25 mA12,5 mm²
PK-2P 12 V2 x NO/NC 8 A12 V AC/DC 25 mA12,5 mm²
PK-2P 24 V2 x NO/NC8 A24 V AC/DC25 mA12,5 mm²
PK-2P 48 V2 x NO/NC8 A48 V AC/DC25 mA12,5 mm²
PK-2P 110 V2 x NO/NC8 A110 V AC/DC25 mA12,5 mm²
PK-2P 230 V2 x NO/NC8 A230 V AC25 mA12,5 mm²
PK-3P 12 V3 x NO/NC8 A12 V AC/DC25 mA12,5 mm²
PK-3P 24 V3 x NO/NC8 A24 V AC /DC25 mA12,5 mm²
PK-3P 48 V3 x NO/NC 8 A48 V AC/DC25 mA12,5 mm²
PK-3P 110 V3 x NO/NC 8 A110 V AC/DC25 mA12,5 mm²
PK-3P 230 V3 x NO/NC 8 A230 V AC 25 mA12,5 mm²
PK-4PZ 12 V2 x NO/NC+2 x NO 8 A12 V AC/DC25 mA12,5 mm²
PK-4PZ 24 V2 x NO/NC+2 x NO8 A24 V AC/DC25 mA12,5 mm²
PK-4PZ 48 V2 x NO/NC+2 x NO8 A48 V AC/DC25 mA12,5 mm²
PK-4PZ 110 V2 x NO/NC+2 x NO8 A110 V AC/DC25 mA12,5 mm²
PK-4PZ 230 V2 x NO/NC+2 x NO8 A230 V AC25 mA12,5 mm²

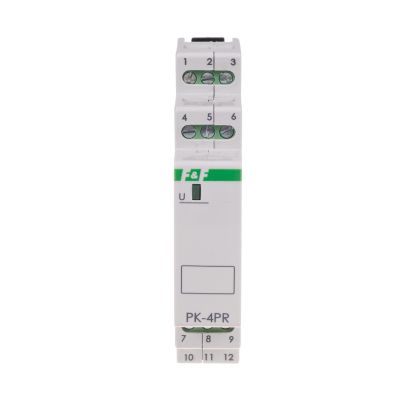

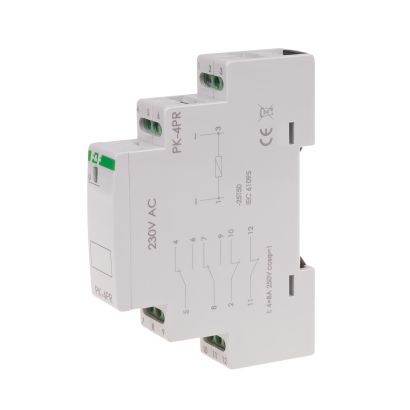

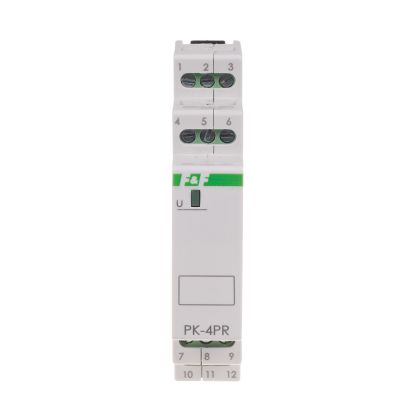

PK-4PR 12 V2 x NO/NC+2 x NC8 A12 V AC/DC25 mA12,5 mm²
PK-4PR 24 V2 x NO/NC+2 x NC8 A24 V AC/DC25 mA12,5 mm²
PK-4PR 48 V2 x NO/NC+2 x NC8 A48 V AC/DC25 mA12,5 mm²
PK-4PR 110 V2 x NO/NC+2 x NC8 A110 V AC/DC25 mA12,5 mm²
PK-4PR 230 V2 x NO/NC+2 x NC8 A230 V AC25 mA12,5 mm²

Oznaczenia na urządzeniach
Wartość obciążenia styku podana na urządzeniu odnosi się do odbiorników rezystancyjnych (odbiorniki bezindukcyjne, dla których parametr współczynnika mocy wynosi 1 (cosφ=1)).
Załączanie obciążeń o charakterze indukcyjnym lub pojemnościowym (np. silniki, zasilacze impulsowe, itp.) prowadzi do znaczącego skrócenia trwałości styków, np. obciążenie, dla którego cosφ=0.5 powoduje skrócenie żywotności (liczby cykli załączeń) o 20%, a dla cosφ=0,25 nawet o 50%.


Tabela obciążalności styków
W zależności od charakteru  podłączonego odbiornika styk można obciążyć następującymi wartościami:

ŹRÓDŁA ŚWIATŁA



CHARAKTER OBCIĄŻENIA ODBIORNIKÓW

Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to lamp LED, lamp energooszczędnych ESL, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.
Dobierając maksymalne obciążenie dla danego typu przekaźnika należy uwzględnić:


ŻarówkiRezystancja zimnej żarówki jest zwykle przynajmniej 10-12 razy mniejsza niż rezystancja pracującej żarówki. Na przykład zimna żarówka 230V/100W ma rezystancję ok. 40 Om co oznacza że w najbardziej niekorzystnym przypadku w momencie załączenia przez przynajmniej kilka milisekund płynie przez nią prąd o wartości ok. 5,5 A, który po rozgrzaniu żarówki maleje do znamionowej wartości ok. 0,4 A.
HalogenyPodobnie jak w przypadku zwykłej żarówki rezystancja zimniej żarówki halogenowej jest 16-20 razy mniejsza od rezystancji pracującej żarówki. Oznacza to że dla żarówki 230V/100W w momencie załączenia żarówki może popłynąć prąd o wartości 6.5-8 A.
Silnik indukcyjny 1-fazowy (np. pompa)Prąd rozruchowy silnika może wynieść do 5-10-krotności prądu znamionowego. Dodatkowo silniki takie wyposażone są w dodatkowe kondensatory rozruchowe które jeszcze mogą zwiększyć wartość prądu rozruchowego.
Zasilacz impulsowy (np. do oświetlenia LED)Zasilacze impulsowe znajdują się na wyposażeniu coraz większej ilości urządzeń elektrycznych, w tym między innymi w żarówkach LED, żarówkach energooszczędnych, sterownikach świetlówek. Jest to jednocześnie najgorszy możliwy typ obciążenia. Wynika to z faktu że na wejściu takich zasilaczy znajdują się kondensatory które w momencie załączenia zasilania stanowią praktycznie zwarcie – przez czas kilku milisekund mogą płynąć tam prądy o wartościach 100-200-krotnie wyższych niż znamionowe prądy takiego zasilacza.
