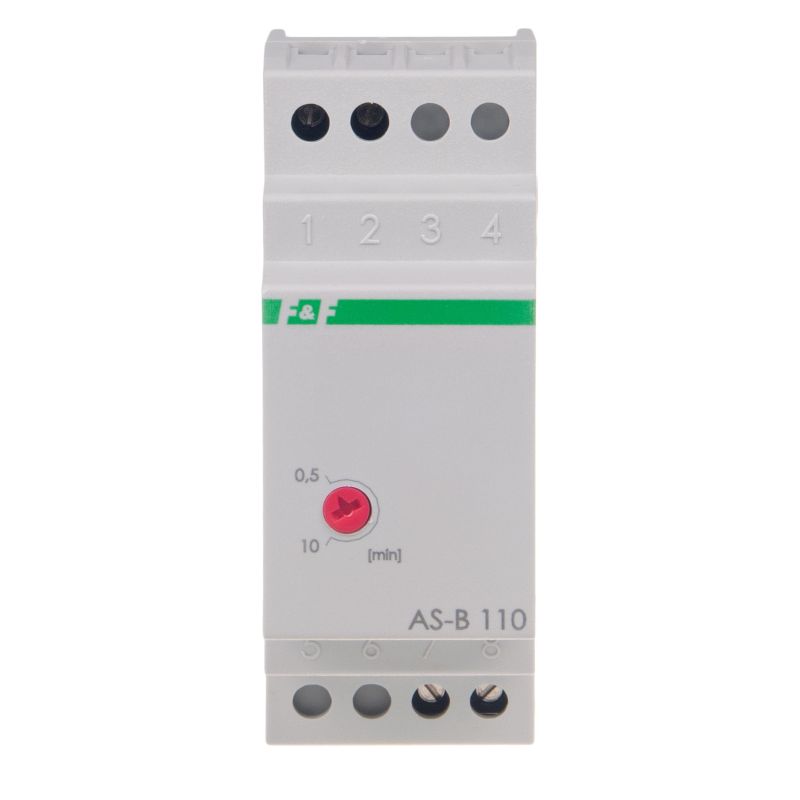

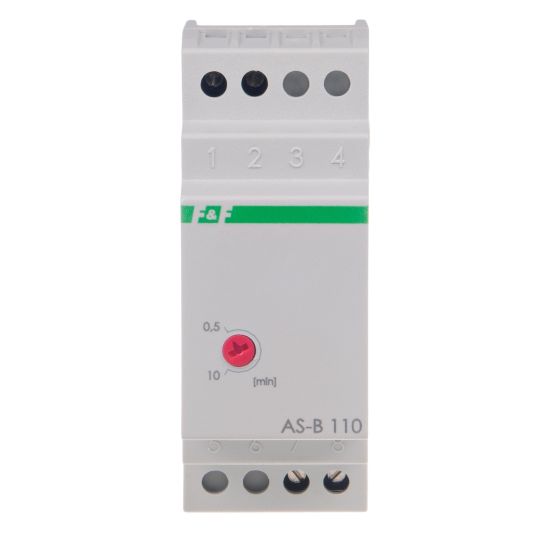

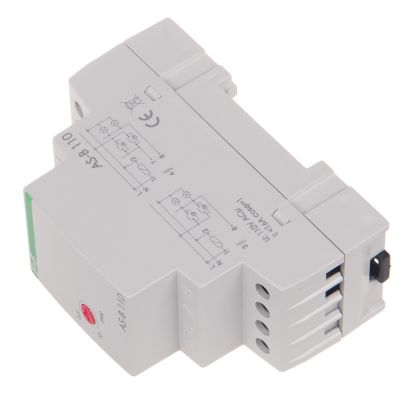

AS-B 220 / AS-B 24

AS-B110, 5908312592204

Na szynę 35mm. 16A.




Przeznaczenie
Automat schodowy (wyłącznik czasowy) służy do utrzymania włączonego oświetlenia korytarzy, klatek schodowych, lub innych obiektów przez określony czas, po upływie którego oświetlenie zostanie wyłączone automatycznie.


Działanie
Załączony wyłącznikiem chwilowym (dzwonkowym)  automat schodowy podtrzymuje oświetlenie przez czas ustawiony potencjometrem (od 0,5 min. do 10 min.). Po upływie nastawionego czasu automat wyłączy oświetlenie samoczynnie.
Po wyłączeniu oświetlenia możemy je załączyć ponownie.


UWAGA!
AS-B 220 może współpracować z wyłącznikami podświetlanymi.

UWAGA!
AS-B 24 nie może współpracować z wyłącznikami podświetlanymi.



Dane techniczne

zasilanie
     AS-B 220 230V AC
     AS-B 24 24V AC
prąd obciąźenia rezystancyjnego <16A
opóźnienie wyłączenia - regulowane 0,5÷10min.
opóźnienie zadziałania <1s
przyłącze zaciski śrubowe 2,5mm²
pobór mocy 1,2W
moment dokręcający 0,4Nm
temperatura pracy -25÷50°C
wymiary 2 moduły (35mm)
mocowanie na szynie TH-35mm
stopień ochrony IP20




UWAGA!
Możliwość specjalnego wykonania automatów schodowych na inne napięcia niż podane w tabeli danych technicznych, np. 12V,  48V, 110V AC/DC lub  inne.


Tabela mocy




Powyższe dane mają charakter orientacyjny i w dużym stopniu zależeć będą od konstrukcji konkretnego odbiornika (szczególnie dotyczy to żarówek LED, lamp energooszczędnych, transformatorów elektronicznych i zasilaczy impulsowych), częstotliwości załączeń oraz warunków pracy.






AS-B110
Power supply voltage
110 V AC
Maximum load current
10 A
Delay of operation
less than 1 s
Switch off delay - adjustable
0,5 ÷ 10 min
Terminal
pluggable terminal blocks 2,5 mm²
Power consumption
1,2 W
Working temperature
-25 ÷ 50 °C
Dimensions
2 modules (35 mm)
Assembly
on rail 35 mm
Ingress Protection Marking
IP20
