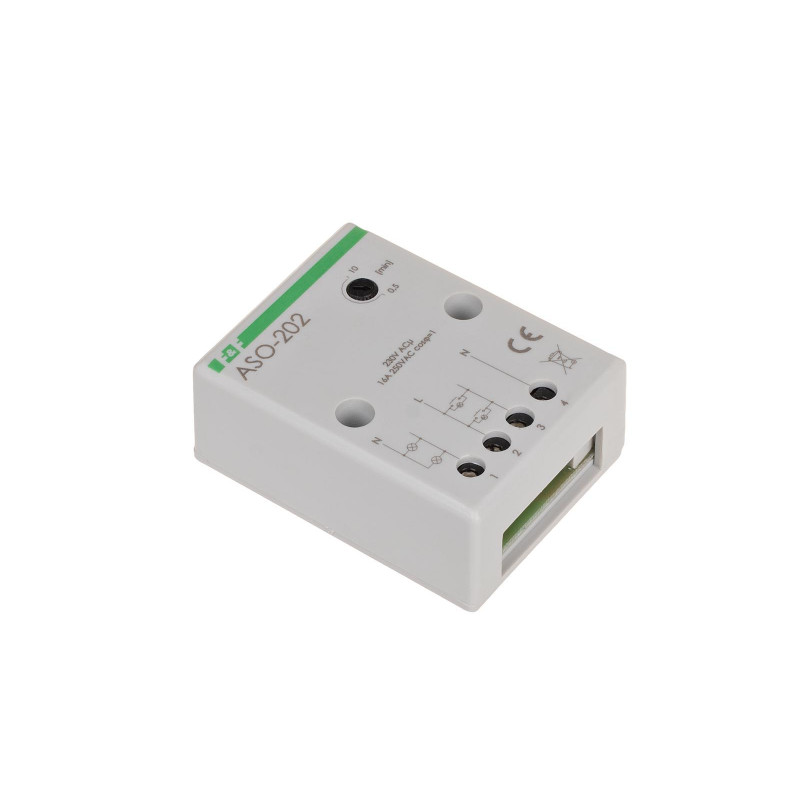

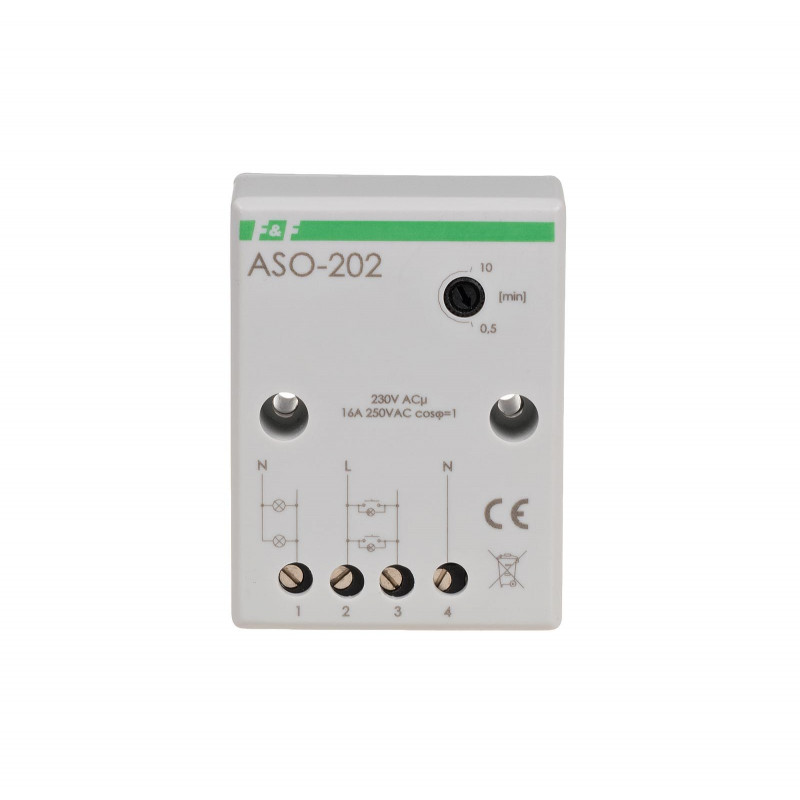

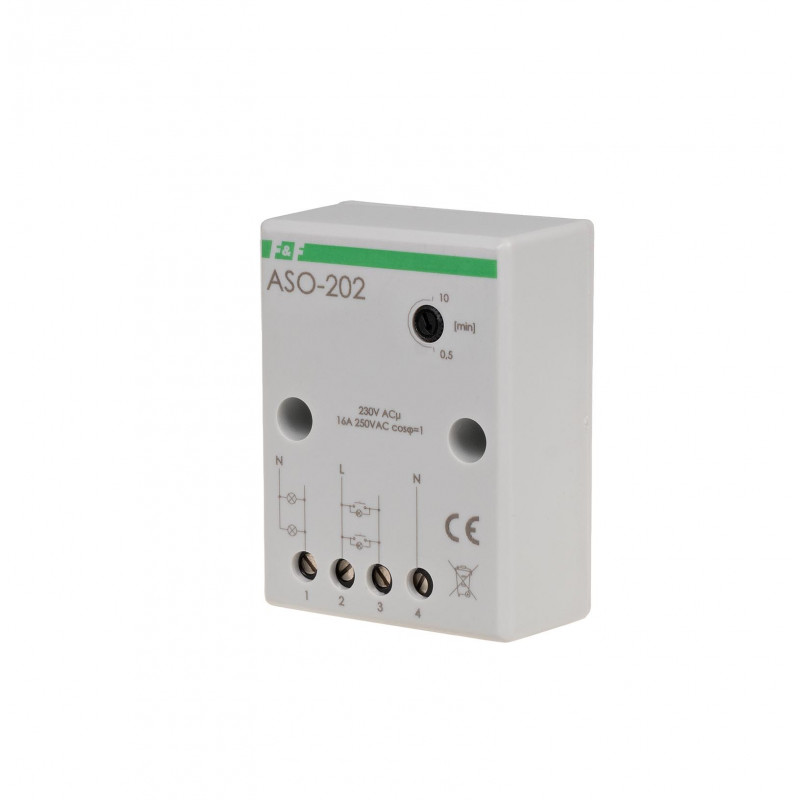

Staircase timer ASO-202 230 V

Staircase timer ASO-202 230 V

ASO-202, 5908312592167

Product description

Staircase timer serves to keep switched-ON lighting of staircase, corridor, or any other object for the set time and to switch-OFF this lighting automatically, upon elapse of this set time.
With anti-blocking function. Supply 230V AC. To substrate. 16 A.

Functioning
Turned ON staircase timer supports the lighting during set time by potentiometer (from 0,5min. to 10min.). After passage of set time timer will switch OFF the lighting automatically. After switching OFF the lighting there is possibility to switch it ON again.

Counter-blockade function does not allow for continuous illumination lighting, after blocking the switch, (eg by using the match). Appliance will measure the desired time and turns off the lighting. Re-attach the lighting can be made after the removal of the lock.


Attention!
ASO-202 is adapted to co-operate with pushbuttons equipped with neon lamp.

Attention!
ASO-203 is not compatible with pushbuttons equipped with neon lamp.

Attention!
There is possibility of a special implementation of automatic voltage zmierzchowych other than those indicated in the table of technical data, such as 12 V, 24 V, 48 V and 110 V AC/DC and others.


Power supply voltage230 V AC
Maximum AC-1 load current16 A
The executive elementrelay
Contact configuration1 × NO
Separation of the contactNO
Delay of operationless than 1 s
Switch off delay - adjustable0,5 ÷ 10 min
the anti-blockadeYES
Switching off indicationNO
Cooperation with illuminated buttonsYES
Terminalpluggable terminal blocks 4,0 mm²
Tightening torque0,5 Nm
Power consumption0,56 W
Working temperature-25 ÷ 50 °C
Dimensions51×67×26 mm (± 1 mm)
Assemblyon wall
Ingress Protection MarkingIP20
Przyciski podświetlane
W przypadku podłączenia zbyt dużej ilości przycisków podświetlanych może dochodzić do samoistnego załączania oświetlenia lub załączenia oświetlenia na stałe.

Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.

Źródła światła LED
W przypadku zastosowania źródeł światła LED i przycisków podświetlanych może wystąpić zjawisko niecałkowitego wyłączenia (np. żarzenie, miganie).

Funkcja przeciwblokady
Funkcja przeciwblokady nie pozwala na ciągłe świecenie oświetlenia po zablokowaniu wyłącznika schodowego, tzn. po zablokowaniu wyłącznika (np. zapałką) automat odmierzy zadany czas i wyłączy oświetlenie. Ponowne załączenie oświetlenia może nastąpić po usunięciu blokady.

ASO-202 schemat
