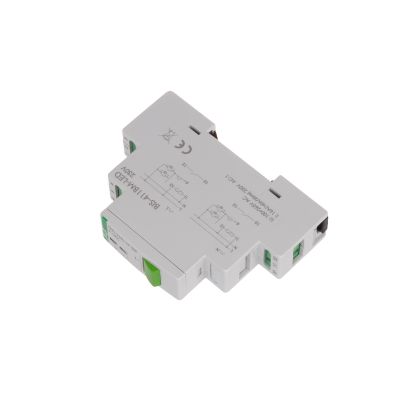

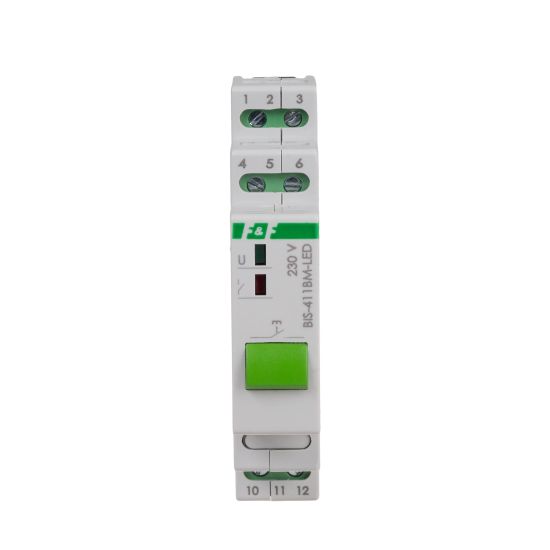

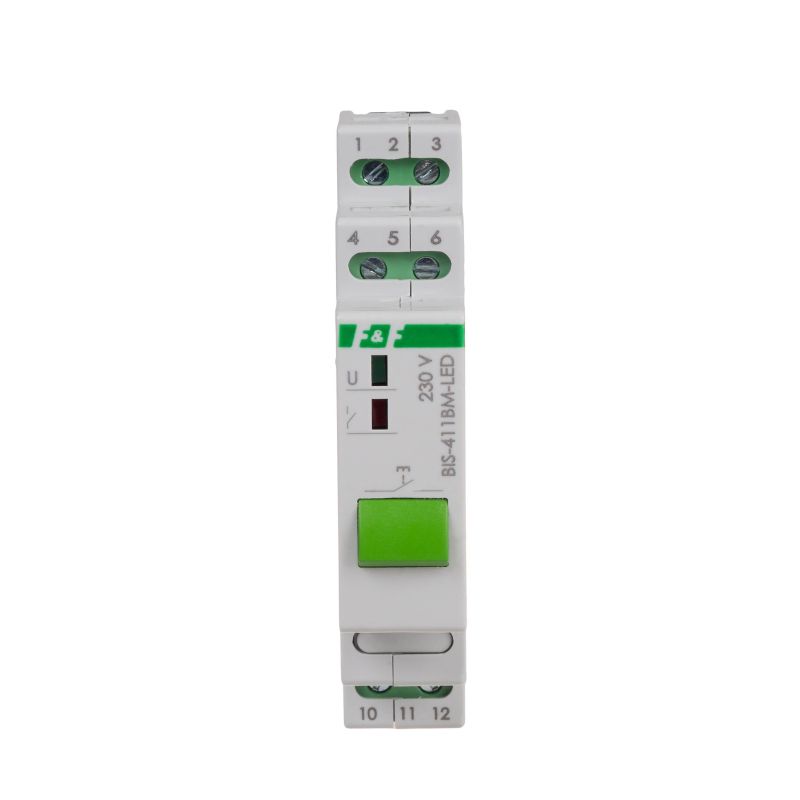

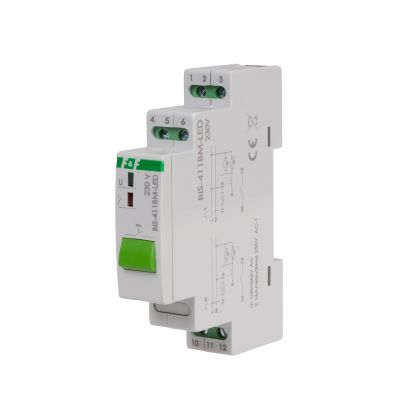

BIS-411BM-LED 230 V bistable relay

BIS-411BM-LED, 5902431674063


Power supply: 165–265V AC
Max. load:16 A (120 A/20 ms)
Mounting: ona 35 mm rail

With state memory. Compatiblewith backlit pushbuttons.

The BIS-411BM-LED electronic bistable impulse relay allows lighting or other equipment to be switched on or off from several different points using parallel-connected momentary (bell-type) control switches.

The button on the front panel allows direct control of the circuit without the need to press external buttons.

The BIS-411BM 230 V bistable relay is available in the following versions:

  • BIS-411 230 V – basic model with a single 16 A relay
  • BIS-411-LED 230 V – with a contact adapted for use with loads requiring high inrush current, such as: LED lamps, ESL lamps, electronic transformers, discharge lamps, etc.
  • BIS-411M 230 V – with contact position memory. Upon power-up, the relay will return to the state it was in at the moment the power was switched off.
  • BIS-411M-LED 230 V – with a contact suitable for use with loads requiring high inrush current and with contact position memory.
  • BIS-411 2Z 230 V – single-channel with two independent working contacts: 2 x NO.
  • BIS-411 1R1Z 230 V – single-channel with two independent working contacts: 1 x NO and 1 x NC.

Operation

Bistable relay operating principle:
The load is switched on following a current pulse caused by pressing any momentary (bell) button connected to the relay. After the next pulse
the load is switched off. The relay has a so-called ‘memory’ function for the contact position, i.e. when the power is switched on, the relay returns to the state it was in when the power was switched off. The button on the housing performs exactly the same function as an external button connected to the device’s terminals.
The “LED” version of the relay has a contact designed to work with loads with high inrush current, such as: LED lamps, ESL lamps, electronic transformers, discharge lamps, etc.

NOTE!
BIS-411BM-LED 230V is compatible with backlit push-buttons(ΣI<5mA).

Power rating table


Approximate values of permissible load.


BIS-411BM-LED
Power supply voltage
165÷265 V AC
Local control
YES
Maximum AC-1 load current
16 A (120 A/20 ms)
The executive element
relay
Contact configuration
1 × NO
Separation of the contact
YES
Resistance to shock currents
YES
Number of channels
1
functionality
ON/OFF
Delay of operation
0,1 ÷ 0,2 s
Żywotność mechaniczna przycisku
10⁶ cykli
Control pulse current
less than 5 mA
Cooperation with illuminated buttons
YES
Status memory after power failure
YES
Activate on time
NO
Dedicated central control inputs
NO
Radio control
NO
Terminal
pluggable terminal blocks 2,5 mm²
Tightening torque
0,4 Nm
Power consumption
0,6 W
Working temperature
-25 ÷ 50 °C
Dimensions
1 module (18 mm)
Assembly
on rail 35 mm
Ingress Protection Marking
IP20
Schemat podłączenia BIS-411BM-LED

Schemat podłączenia BIS-411BM-LED
Przyciski podświetlane
W przypadku podłączenia zbyt dużej ilości przycisków podświetlanych może dochodzić do samoistnego załączania oświetlenia lub załączenia oświetlenia na stałe

Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.

Pamięć stanu
Przekaźnik nie posiada "pamięci" pozycji styku. Oznacza to, że po załączeniu zasilania styk przekaźnika zawsze pozostanie w stanie wyłączonym.
