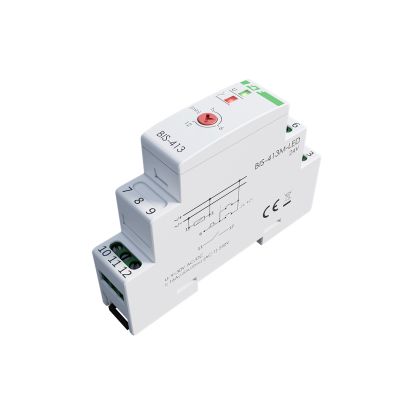

Electronic bistable impulse relay BIS-413M-LED-24 V

Reference: BIS-413M-LED-24V, EAN13: 5902431671796

Product description

Bistable relay with timing switch and „memory” contact position.

Functioning
Electronic bistable pulse relay BIS-413M-LED allows switching on or off the lighting or other device from several different points by parallel connected, momentary (bell) control switches.

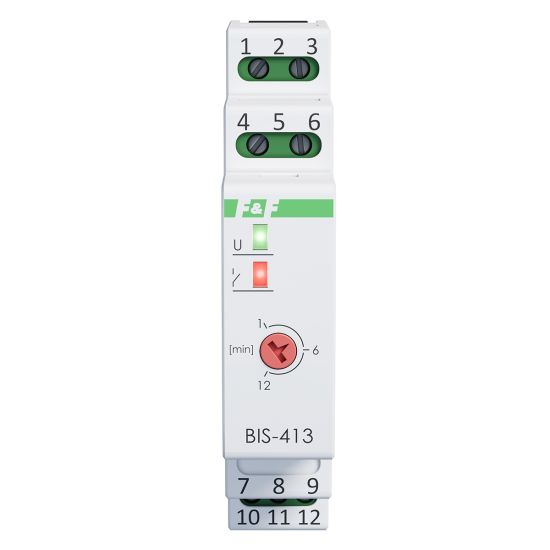

The receiver is switched on after a current pulse caused by pressing any momentary (bell) button connected to the relay. The receiver is turned off after the next impulse or automatically after the set off time. A longer pressing of the momentary button, lasting at least 2 seconds, turns on the relay permanently. The relay will be turned off only after pressing the momentary button again (or after a power supply failure). The supply voltage is indicated by the illumination of the green LED marked as U. Switching the relay on and the countdown to automatic switch-off is signalled by the blinking of the red LED. Permanent switching of the relay is signalled by continuous lighting of the red LED.
The relay has the feature of the so-called „memory” of the contact position, which means when the power supply is switched back on, the relay will be restored to the state it was in when the power supply was switched off.

The "LED" version of the relay is equipped with a contact designed to cooperate with receivers with high starting current, such as: LED fluorescent lamps, ESL fluorescent lamps, electronic transformers, discharge lamps, etc.

BIS-413M-LED 24V is not compatible with backlit buttons.

Table for loads supplied with 230 V AC

Power supply voltage	9÷30 V AC/DC
Local control	YES
Maximum AC-1 load current	16 A (120 A/20 ms)
The executive element	relay
Contact configuration	1 × NO
Separation of the contact	YES
Resistance to shock currents	YES
Number of channels	1
functionality	ON/OFFwith time switch
Delay of operation	0,1 ÷ 0,2 s
Control pulse current	less than 5 mA
Cooperation with illuminated buttons	YES
Status memory after power failure	YES
Turn-off time	1÷12 min.
Activate on time	YES
Dedicated central control inputs	NO
Radio control	NO
Terminal	pluggable terminal blocks 2,5 mm²
Tightening torque	0,4 Nm
Power consumption	0,15 W - czuwanie; 0,8 W - praca
Working temperature	-25 ÷ 50 °C
Dimensions	1 module (18 mm)
Assembly	on rail 35 mm
Ingress Protection Marking	IP20

BIS declaration CE 2023 (180.09k)

BIS-413M-LED 24 V manual (632.36k)

Przyciski podświetlane
W przypadku podłączenia zbyt dużej ilości przycisków podświetlanych może dochodzić do samoistnego załączania oświetlenia lub załączenia oświetlenia na stałe.

Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.

Pamięć stanu
Wersja przekaźnka z literą "M" posiada pamięć pozycji styku, tzn. po załączeniu zasilania zostanie przywrócony stan przekaźnika jaki był w momencie wyłączenia zasilania.

Odporność na prądy udarowe
W urządzeniu zastosowany został przekaźnik typu "inrush" charakteryzujący się dużą wytrzymałością na krótkotrwałe prądy udarowe powstające np. w momencie załączenia lamp LED, świetlówek ESL, tranformatorów elektronicznych, lamp wyładowczych itp.
