Przekaźnik bistabilny BIS-413M-LED 24 V

Indeks do zamówień: BIS-413M-LED-24V, EAN13: 5902431671796

Opis produktu

Z wyłącznikiem czasowym

Zasilanie: 9÷30 V AC/DC
Max obciążenie: 16 A (120 A/20 ms)
Montaż: na szynie 35 mm

Z pamięcią pozycji styku.

Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

BIS-413 230 V występuje w wersjach:

BIS-413 230 V - podstawowy model z pojedynczym przekaźnikiem 16 A
BIS-413-LED 230 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.
BIS-413M 230 V - z pamięcią pozycji styku. Po załączeniu zasilania zostanie przywrócony stan przekaźnika jaki był w momencie wyłączenia zasilania.
BIS-413M-LED 230 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym oraz z pamięcią pozycji styku.

Działanie
Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego), podłączonego do przekaźnika. Wyłączenie odbiornika
nastąpi po następnym impulsie lub samoczynnie po nastawionym czasie wyłączenia. Dłuższe, trwające minimum 2 sekundy, naciśnięcie przycisku chwilowego powoduje załączenie przekaźnika na stałe. Wyłączenie przekaźnika nastąpi dopiero po ponownym naciśnięciu przycisku chwilowego (lub po zaniku napięcia zasilania). Napięcie zasilania sygnalizowane jest świeceniem zielonej diody LED oznaczonej jako U. Załączenie przekaźnika i odliczanie czasu do samoczynnego wyłączenia sygnalizowane jest mruganiem czerwonej LED. Załączenie na stałe przekaźnika sygnalizowane jest ciągłym świeceniem czerwonej LED.
Przekaźnik posiada funkcję tzw. „pamięci” pozycji styku, tzn. po załączeniu zasilania zostanie przywrócony stan przekaźnika, jaki był w momencie wyłączenia zasilania.

Wersja przekaźnika „LED” posiada styk przystosowany do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze, itp.

BIS-413M-LED 24V nie może współpracować z przyciskami podświetlanymi.

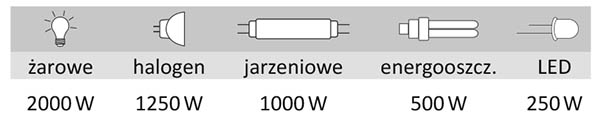

Tabela dla obciążeń zasilanych napięciem 230 V AC

Napięcie zasilania	9÷30 V AC/DC
Sterowanie lokalne	TAK
Maksymalny prąd obciążenia AC-1	16 A (120 A/20 ms)
Element wykonawczy	przekaźnik
Konfiguracja styków	1 × NO
Separacja styku	TAK
Odporność na prądy udarowe - współpraca z LED	TAK
Ilość kanałów	1
Funkcjonalność	włącz/wyłącz z wyłącznikiem czasowym
Opóźnienie zadziałania	0,1 ÷ 0,2 s
Prąd impulsu sterującego	mniej niż 5 mA
Współpraca z przyciskami podświetlanymi	TAK
Pamięć stanu po zaniku zasilania	TAK
Czas wyłączenia	1÷12 min.
Funkcja załącz na czas	TAK
Dedykowane wejścia sterowania centralnego	NIE
Sterowanie radiowe	NIE
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,15 W - czuwanie; 0,8 W - praca
Temperatura pracy	-25 ÷ 50 °C
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20

BIS deklaracja CE 2024 (180.09k)

BIS-413M-LED 24 V instrukcja obsługi (658.62k)

Przyciski podświetlane
W przypadku podłączenia zbyt dużej ilości przycisków podświetlanych może dochodzić do samoistnego załączania oświetlenia lub załączenia oświetlenia na stałe.

Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.

Pamięć stanu
Wersja przekaźnka z literą "M" posiada pamięć pozycji styku, tzn. po załączeniu zasilania zostanie przywrócony stan przekaźnika jaki był w momencie wyłączenia zasilania.

Odporność na prądy udarowe
W urządzeniu zastosowany został przekaźnik typu "inrush" charakteryzujący się dużą wytrzymałością na krótkotrwałe prądy udarowe powstające np. w momencie załączenia lamp LED, świetlówek ESL, tranformatorów elektronicznych, lamp wyładowczych itp.
