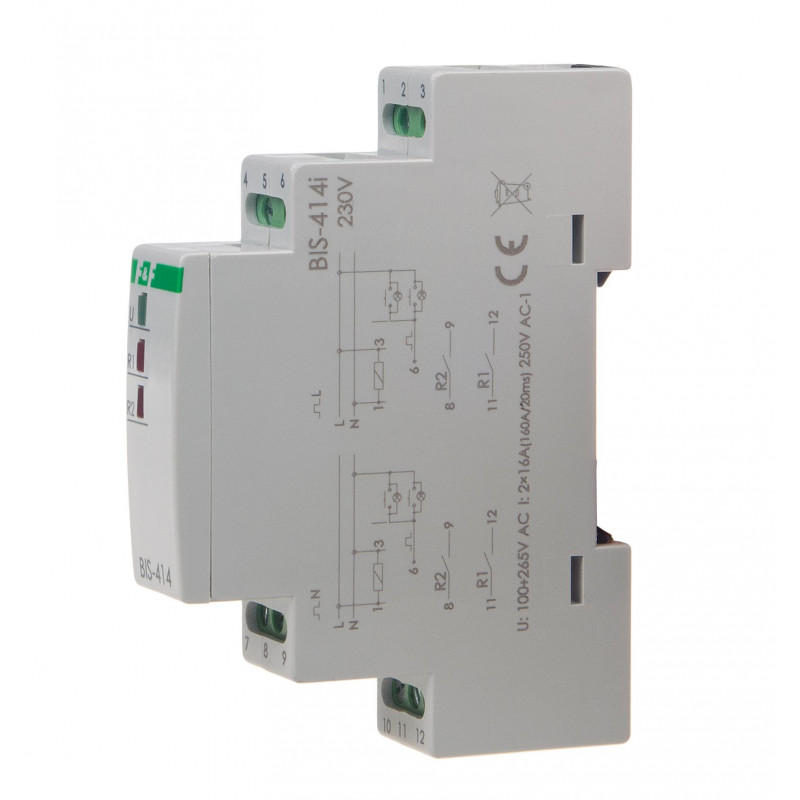

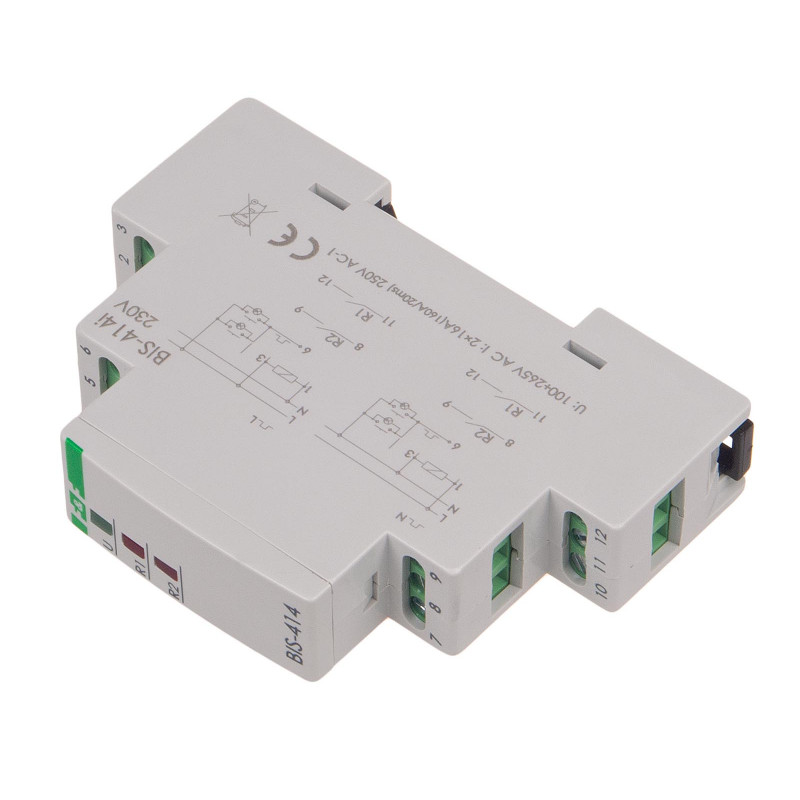

Przekaźnik bistabilny BIS-414-LED 230 V

Przekaźnik bistabilny BIS-414-LED 230 V

BIS-414-LED, 5908312598442

Opis produktu

Świecznikowy przekaźnik bistabilny

Zasilanie:             230 V
Max obciążenie: 2 x 16 A  (120 A/20 ms)
Montaż:               na szynie 35 mm

Współpracuje z przyciskami podświetlanymi.

Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

BIS-414i 230 V występuje w wersjach:

  • BIS-414 230 V - podstawowy model z przekaźnikami 16 A
  • BIS-414-LED 230 V - ze stykami przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.

Działanie

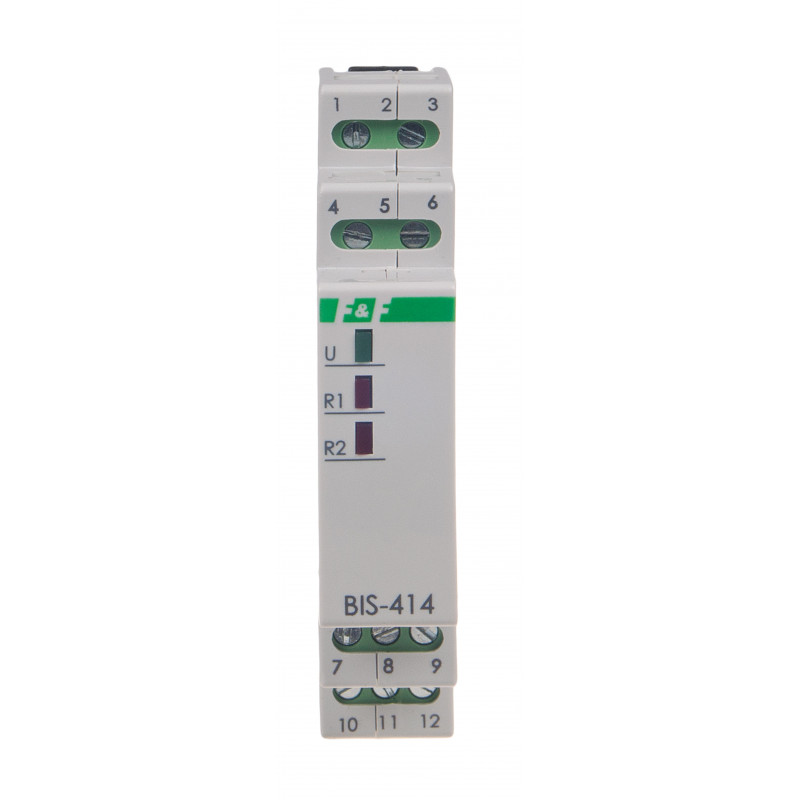

Zasilanie przekaźnika bistabilnego sygnalizowane jest świeceniem zielonej diody U. Przekaźnik świecznikowy posiada dwa oddzielne wyjścia R1 i R2, których załączenie sygnalizowane jest świeceniem czerwonych diod R1 i R2. Stan wyjść wymuszany jest sekwencyjnie za pomocą łącznika chwilowego (dzwonkowego) podłączonego do wejścia sterującego. Po zaniku napięcia zasilania stan styków jest resetowany.








Kolejne naciśnięcia przycisku podłączonego do wejścia sterującego powtarzają sekwencję 0-1-2-3.


UWAGA!
BIS-414-LED 230 V może współpracować z przyciskami podświetlanymi.






Napięcie zasilania 165÷265 V AC
Sterowanie lokalne TAK
Maksymalny prąd obciążenia AC-1 2 x16 A (120 A/20 ms)
Element wykonawczy przekaźnik
Konfiguracja styków 2 × NO
Separacja styku TAK
Odporność na prądy udarowe - współpraca z LED TAK
Ilość kanałów 2
Funkcjonalność świecznikowy
Opóźnienie zadziałania 0,1 ÷ 0,2 s
Prąd impulsu sterującego mniej niż 5 mA
Współpraca z przyciskami podświetlanymi TAK
Pamięć stanu po zaniku zasilania NIE
Funkcja załącz na czas NIE
Dedykowane wejścia sterowania centralnego NIE
Sterowanie radiowe NIE
Przyłącze zaciski śrubowe 2,5 mm²
Moment dokręcający 0,4 Nm
Pobór mocy 0,7 W
Temperatura pracy -25 ÷ 50 °C
Wymiary 1 moduł (18 mm)
Montaż na szynie 35 mm
Stopień ochrony IP20



Przyciski podświetlane
W przypadku podłączenia zbyt dużej ilości przycisków podświetlanych może dochodzić do samoistnego załączania oświetlenia lub załączenia oświetlenia na stałe

Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.


Pamięć stanu
Przekaźnik nie posiada "pamięci" pozycji styku. Oznacza to, że po załączeniu zasilania styk przekaźnika zawsze pozostanie w stanie wyłączonym.

Odporność na prądy udarowe
W urządzeniu zastosowany został przekaźnik typu "inrush" charakteryzujący się dużą wytrzymałością na krótkotrwałe prądy udarowe powstające np. w momencie załączenia lamp LED, świetlówek ESL, tranformatorów elektronicznych, lamp wyładowczych itp.
