Przekaźnik bistabilny BIS-411 24V

Indeks do zamówień: BIS-411-24V, EAN13: 5908312594055

Opis produktu

Zasilanie: 9÷30 V AC/DC
Max obciążenie: 16 A
Montaż: na szynie 35 mm

Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

BIS-411 24 V występuje w wersjach:

BIS-411 24 V - podstawowy model z pojedynczym przekaźnikiem 16 A
BIS-411-LED- 24 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.
BIS-411M 24 V - z pamięcią pozycji styku. Po załączeniu zasilania zostanie przywrócony stan przekaźnika jaki był w monencie wyłączenia zasilania.
BIS-411M-LED 24 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym oraz z pamięcią pozycji styku.
BIS-411 2Z 24 V - jednokanałowy z dwoma niezależnymi stykami roboczymi 2 x NO.
BIS-411 1R1Z 24 V - jednokanałowy z dwoma niezależnymi stykami roboczymi: 1 x NO oraz 1 x NC.

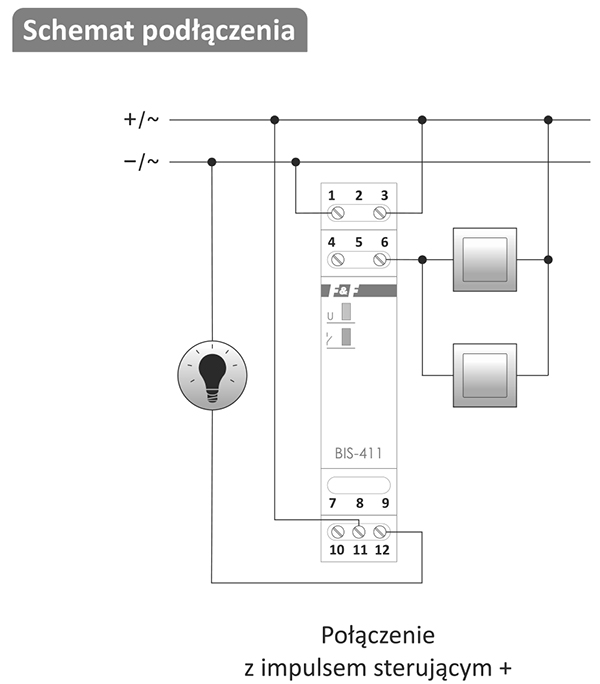

Jaka jest zasada działania przekaźnika bistabilnego?

Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Wyłączenie odbiornika nastąpi po następnym impulsie lub po zaniku zasilania.

UWAGA!
BIS-411 24 V nie może współpracować z przyciskami podświetlanymi.

Tabela mocy

Wartości orientacyjne dopuszczalnego obciążenia.

Napięcie zasilania	9÷30 V AC/DC
Sterowanie lokalne	TAK
Maksymalny prąd obciążenia AC-1	16 A
Element wykonawczy	przekaźnik
Konfiguracja styków	1 × NO/NC
Separacja styku	TAK
Odporność na prądy udarowe - współpraca z LED	NIE
Ilość kanałów	1
Funkcjonalność	włącz/wyłącz
Opóźnienie zadziałania	0,1 ÷ 0,2 s
Prąd impulsu sterującego	mniej niż 1 mA
Współpraca z przyciskami podświetlanymi	NIE
Pamięć stanu po zaniku zasilania	NIE
Funkcja załącz na czas	NIE
Dedykowane wejścia sterowania centralnego	NIE
Sterowanie radiowe	NIE
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,7 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	1 moduł (18 mm)
Montaż	na szynie 35 mm
Stopień ochrony	IP20

BIS-411 24 V instrukcja obsługi (714.21k)

BIS-411 - schemat CAD dxf (385.87k)

BIS deklaracja CE 2024 (180.09k)

Przyciski podświetlane
Z uwagi na niskie napięcie zasilania nie należy stosować przycisków podświetlanych.

Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.

Pamięć stanu
Wersja przekaźnika z literą "M" posiada pamięć pozycji styku, tzn. po załączeniu zasilania zostanie przywrócony stan przekaźnika jaki był w momencie wyłączenia zasilania.
