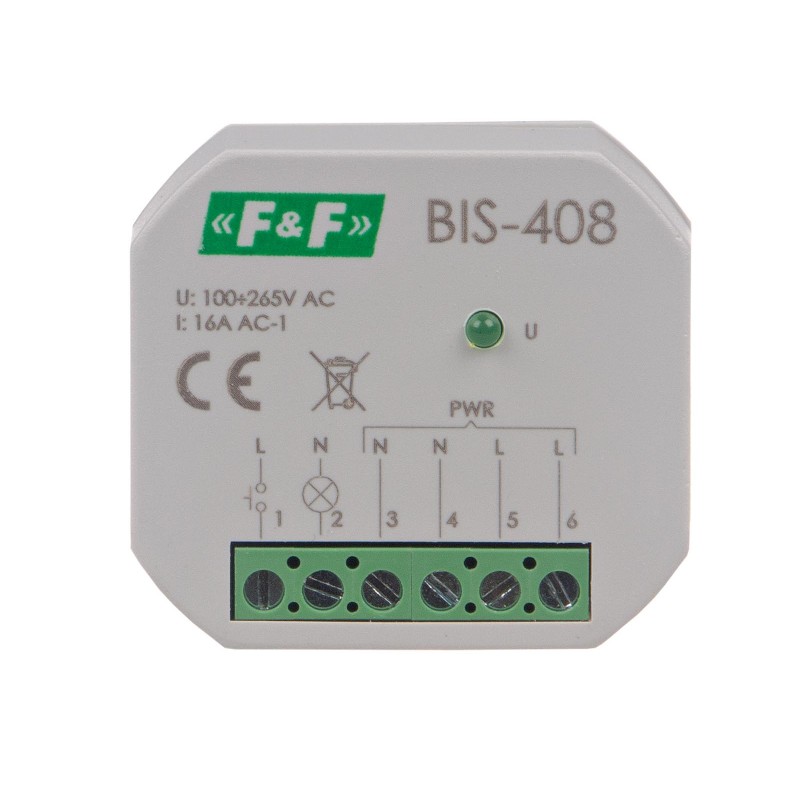

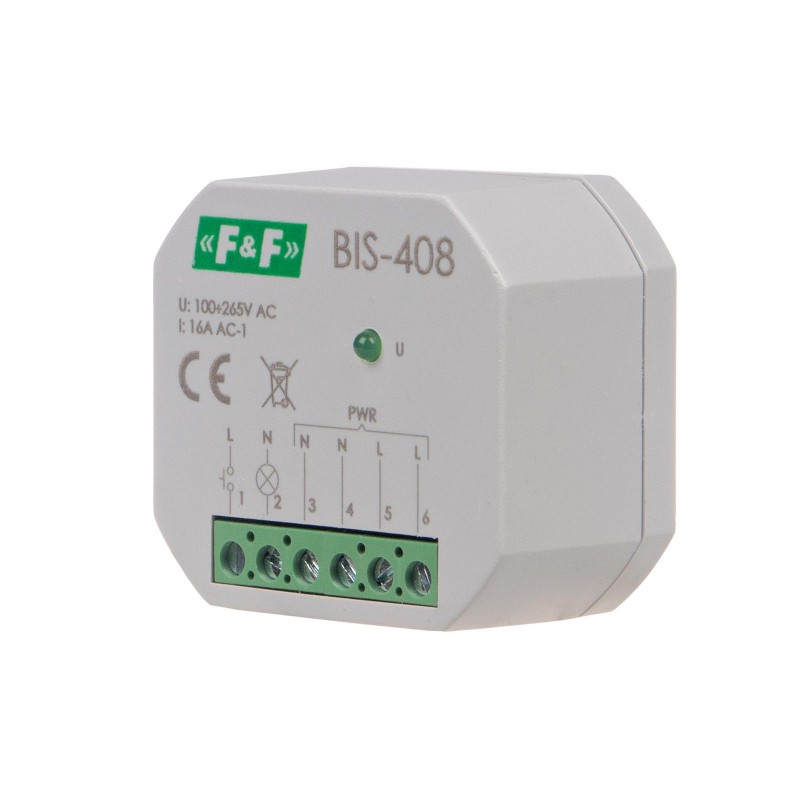

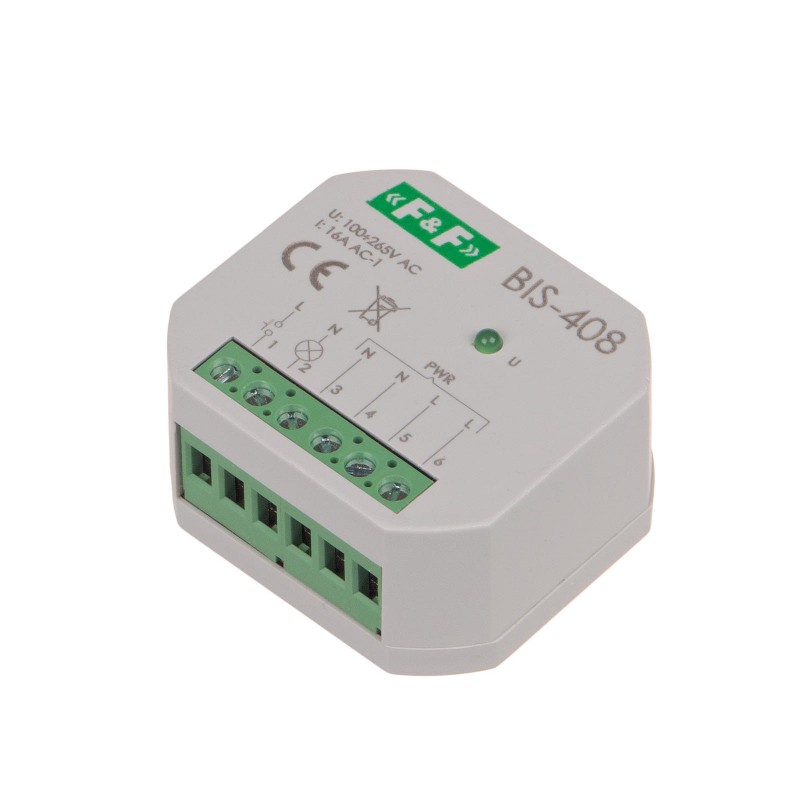

Przekaźnik bistabilny BIS-408

Przekaźnik bistabilny BIS-408

BIS-408, 5908312598282

Opis produktu

Zasilanie:            230 V
Max obciążenie: 16 A
Przyłącze:            zaciski śrubowe

Współpracuje z przyciskami podświetlanymi.

Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

Przekaźnik bistabilny BIS-408 występuje w wersji BIS-408i przystosowanej do załączania odbiorników o dużym prądzie udarowym, takich jak: lampy LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.


Zasada działania przekaźnika bistabilnego

Zasada działania przekaźnika bistabilnego polega na załączeniu odbiornika  po impulsie prądu. Impuls prądu wywołuje naciśnięcie dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Wyłączenie odbiornika nastąpi po następnym impulsie lub po zaniku zasilania.




Przekaźnik bistabilny BIS-408


UWAGA!
BIS-408 może współpracować z przyciskami podświetlanymi.          Przekaźnik bistabilny BIS-408

Tabela mocy

Przekaźnik bistabilny BIS-408
Wartości orientacyjne dopuszczalnego obciążenia, więcej


Napięcie zasilania165÷265 V AC
Sterowanie lokalneTAK
Maksymalny prąd obciążenia AC-116 A
Element wykonawczyprzekaźnik
Konfiguracja styków1 × NO
Separacja stykuNIE
Odporność na prądy udarowe - współpraca z LEDNIE
Ilość kanałów1
Funkcjonalnośćwłącz/wyłącz
Opóźnienie zadziałania0,1 ÷ 0,2 s
Prąd impulsu sterującegomniej niż 5 mA
Współpraca z przyciskami podświetlanymiTAK
Pamięć stanu po zaniku zasilaniaNIE
Funkcja załącz na czasNIE
Dedykowane wejścia sterowania centralnegoNIE
Sterowanie radioweNIE
Przyłączezaciski śrubowe 2,5 mm²
Moment dokręcający0,4 Nm
Pobór mocy0,7 W
Temperatura pracy-25 ÷ 50 °C
WymiaryØ54 (48×43 mm), wysokość: 20 mm
Montażw puszce podtynkowej Ø60
Stopień ochronyIP20
Przyciski podświetlane
W przypadku podłączenia zbyt dużej ilości przycisków podświetlanych może dochodzić do samoistnego załączania oświetlenia lub załączenia oświetlenia na stałe

Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.


Pamięć stanu
Przekaźnik nie posiada "pamięci" pozycji styku. Oznacza to, że po załączeniu zasilania styk przekaźnika zawsze pozostanie w stanie wyłączonym.
BIS-408 schemat
