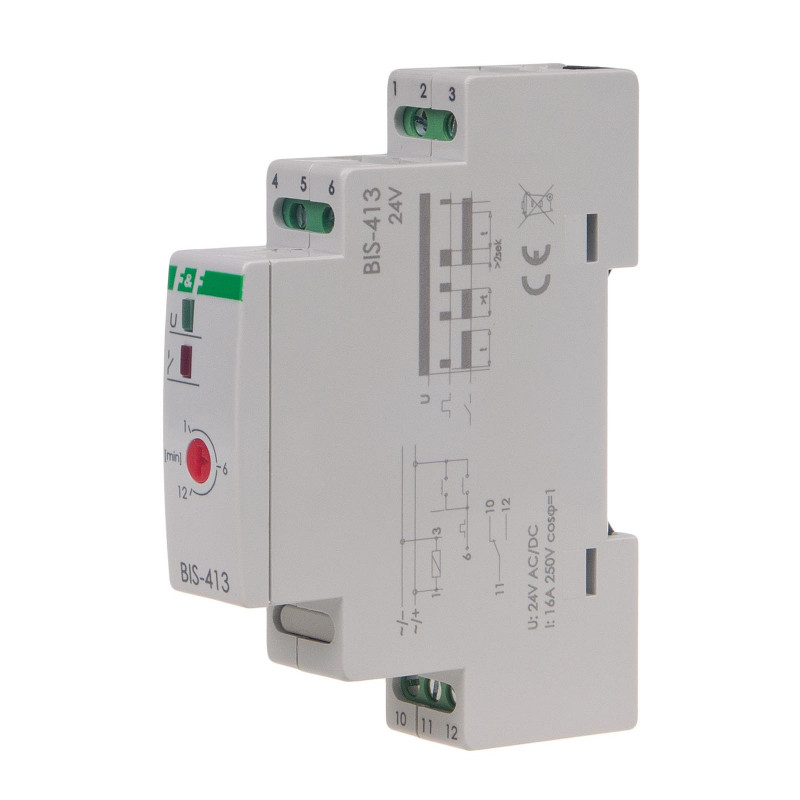

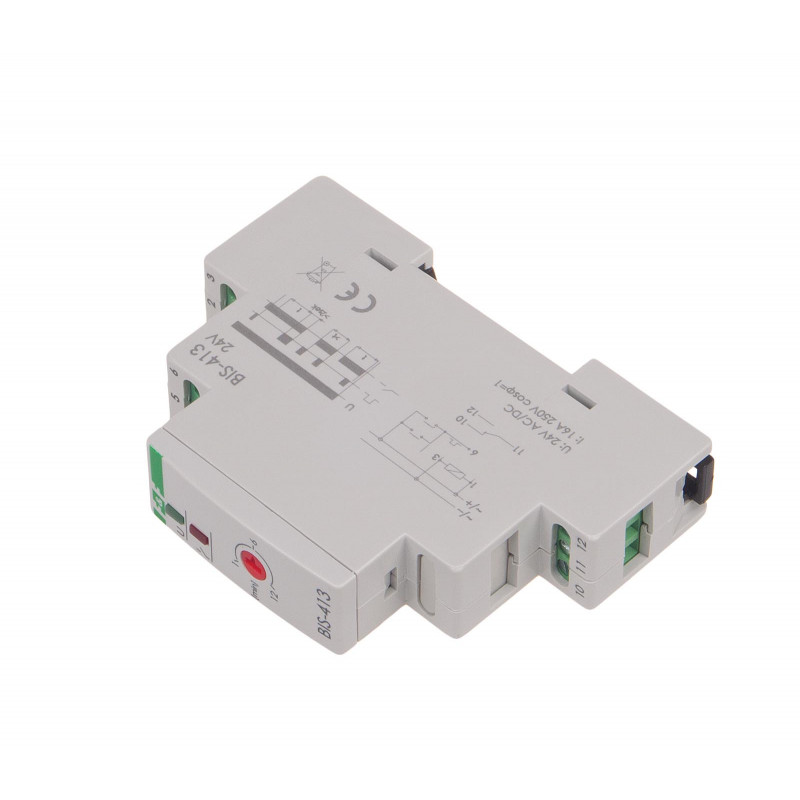

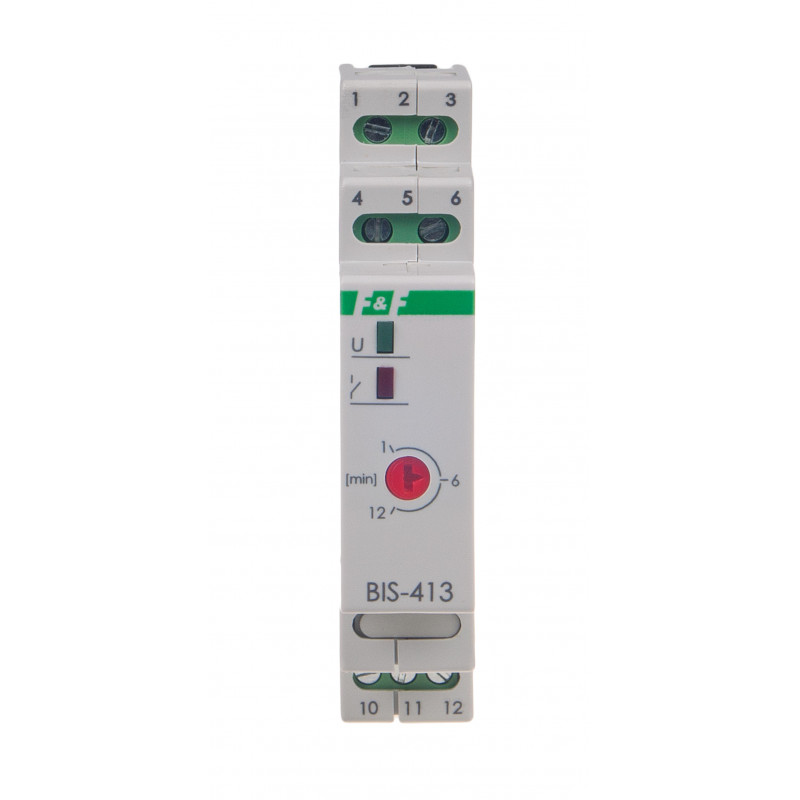

Przekaźnik bistabilny BIS-413 24V
Przekaźnik bistabilny BIS-413 24V
BIS-413-24V, 5908312594093
Opis produktu
Z wyłącznikiem czasowym
Zasilanie: 9÷30 V AC/DC
Max obciążenie: 16 A
Montaż: na szynie 35 mm
Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.
BIS-413 24 V występuje w wersjach:
- BIS-413 24 V - podstawowy model z pojedynczym przekaźnikiem 16 A
- BIS-413-LED 24 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.
Działanie
Krótkie naciśnięcie przycisku powoduje zamknięcie styku (załączenie podłączonego odbiornika). Styk zostanie otwarty (wyłączenie sterowanego odbiornika) po upływie zadanego czasu t, lub po ponownym naciśnięciu przycisku.
Długie, trwające minimum 2 s, naciśnięcie przycisku powoduje załączenie styku na stałe. Otwarcie styku nastąpi dopiero po ponownym naciśnięciu przycisku (lub po zaniku napięcia zasilania).
.gif)
UWAGA!
BIS-413 24 V nie może współpracować z przyciskami podświetlanymi.
| Napięcie zasilania | 9÷30 V AC/DC |
| Sterowanie lokalne | TAK |
| Maksymalny prąd obciążenia AC-1 | 16 A |
| Element wykonawczy | przekaźnik |
| Konfiguracja styków | 1 × NO/NC |
| Separacja styku | TAK |
| Odporność na prądy udarowe - współpraca z LED | NIE |
| Ilość kanałów | 1 |
| Funkcjonalność | włącz/wyłącz z wyłącznikiem czasowym |
| Opóźnienie zadziałania | 0,1 ÷ 0,2 s |
| Prąd impulsu sterującego | mniej niż 1 mA |
| Współpraca z przyciskami podświetlanymi | NIE |
| Pamięć stanu po zaniku zasilania | NIE |
| Funkcja załącz na czas | TAK |
| Dedykowane wejścia sterowania centralnego | NIE |
| Sterowanie radiowe | NIE |
| Przyłącze | zaciski śrubowe 2,5 mm² |
| Moment dokręcający | 0,4 Nm |
| Pobór mocy | 0,7 W |
| Temperatura pracy | -25 ÷ 50 °C |
| Wymiary | 1 moduł (18 mm) |
| Montaż | na szynie 35 mm |
| Stopień ochrony | IP20 |
BIS-413 24 V instrukcja obsługi (94.33k)
BIS-413 - schemat CAD dxf (389.57k)
BIS deklaracja CE 2024 (180.09k)
Z uwagi na niskie napięcie zasilania nie należy stosować przycisków podświetlanych.
Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.
Pamięć stanu
Wersja przekaźnika z literą "M" posiada pamięć pozycji styku, tzn. po załączeniu zasilania zostanie przywrócony stan przekaźnika jaki był w momencie wyłączenia zasilania.
