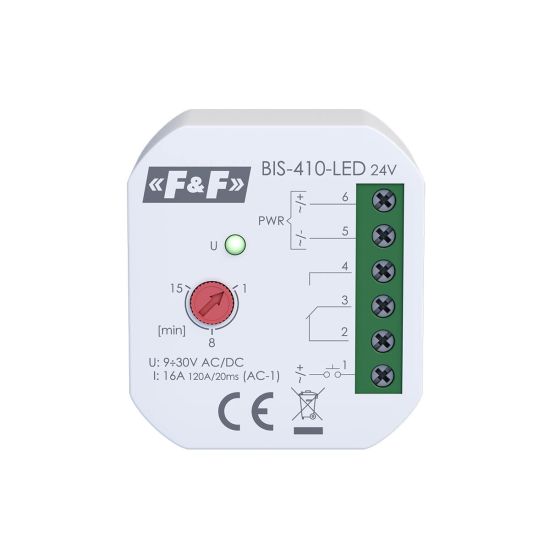

Przekaźnik bistabilny BIS-410-LED-24 V

Indeks do zamówień: BIS-410-LED-24 V, EAN13: 5908312590385

Opis produktu

Z wyłącznikiem czasowym

Zasilanie: 9÷30 V AC/DC
Max obciążenie: 16 A (160 A/20 ms)
Przyłącze: zaciski śrubowe

Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

Zasada działania przekaźnika bistabilnego z wyłącznikiem czasowym

Krótkie naciśnięcie przycisku powoduje zamknięcie styku (załączenie podłączonego odbiornika). Styk zostanie otwarty (wyłączenie sterowanego odbiornika) po upływie zadanego czasu t, lub po ponownym naciśnięciu przycisku.

Długie, trwające minimum 2 s, naciśnięcie przycisku powoduje załączenie styku na stałe. Otwarcie styku nastąpi dopiero po ponownym naciśnięciu przycisku (lub po zaniku napięcia zasilania).

Napięcie zasilania	9÷30 V AC/DC
Sterowanie lokalne	TAK
Maksymalny prąd obciążenia AC-1	16 A (160 A/20 ms)
Element wykonawczy	przekaźnik
Konfiguracja styków	1 × NO
Separacja styku	TAK
Odporność na prądy udarowe - współpraca z LED	TAK
Ilość kanałów	1
Funkcjonalność	włącz/wyłącz z wyłącznikiem czasowym
Opóźnienie zadziałania	0,1 ÷ 0,2 s
Prąd impulsu sterującego	mniej niż 1 mA
Współpraca z przyciskami podświetlanymi	NIE
Pamięć stanu po zaniku zasilania	NIE
Czas wyłączenia	1÷15 min.
Funkcja załącz na czas	TAK
Dedykowane wejścia sterowania centralnego	NIE
Sterowanie radiowe	NIE
Przyłącze	zaciski śrubowe 2,5 mm²
Moment dokręcający	0,4 Nm
Pobór mocy	0,7 W
Temperatura pracy	-25 ÷ 50 °C
Wymiary	Ø54 (48×43 mm), wysokość: 25 mm
Montaż	w puszce podtynkowej Ø60
Stopień ochrony	IP20

BIS-410-LED 24 V instrukcja obsługi (644.6k)

BIS deklaracja CE 2023 (180.36k)

Przyciski podświetlane
Z uwagi na niskie napięcie zasilania nie należy stosować przycisków podświetlanych.

Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.

Pamięć stanu
Przekaźnik nie posiada "pamięci" pozycji styku. Oznacza to, że po załączeniu zasilania styk przekaźnika zawsze pozostanie w stanie wyłączonym.

Odporność na prądy udarowe
W urządzeniu zastosowany został przekaźnik typu "inrush" charakteryzujący się dużą wytrzymałością na krótkotrwałe prądy udarowe powstające np. w momencie załączenia lamp LED, świetlówek ESL, tranformatorów elektronicznych, lamp wyładowczych itp.
