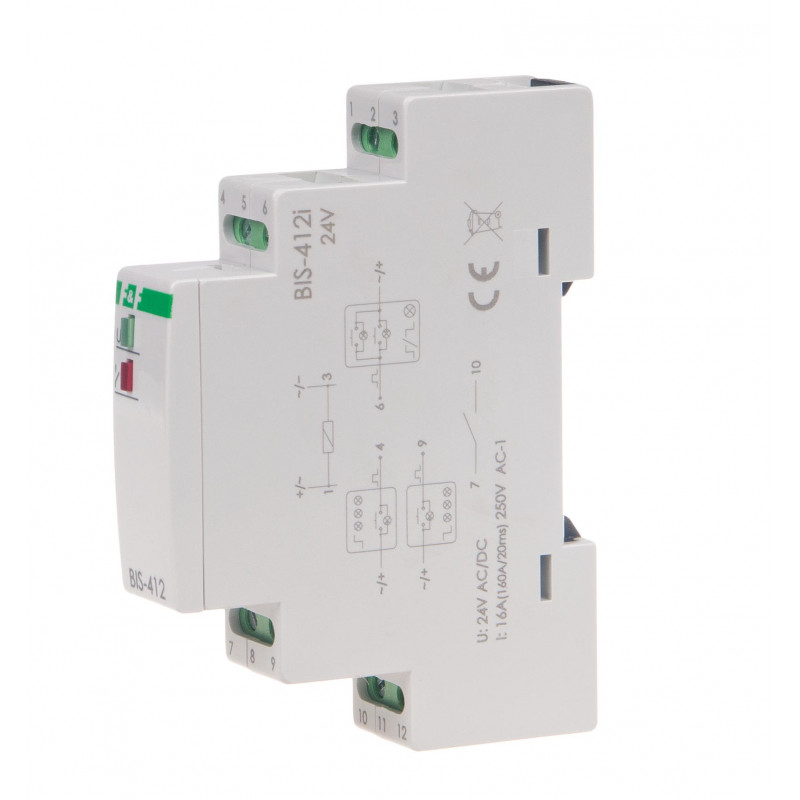

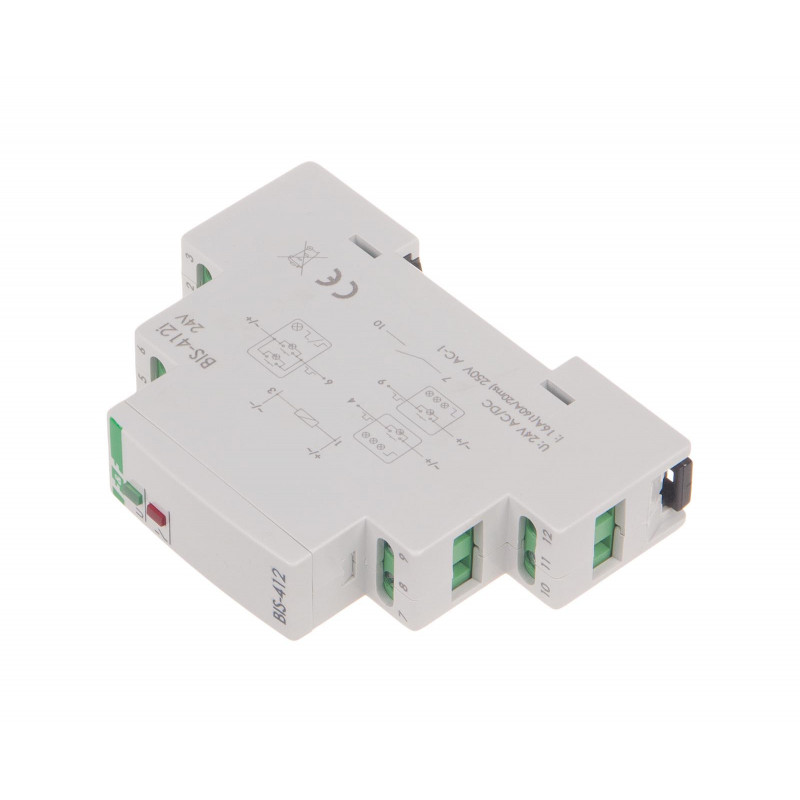

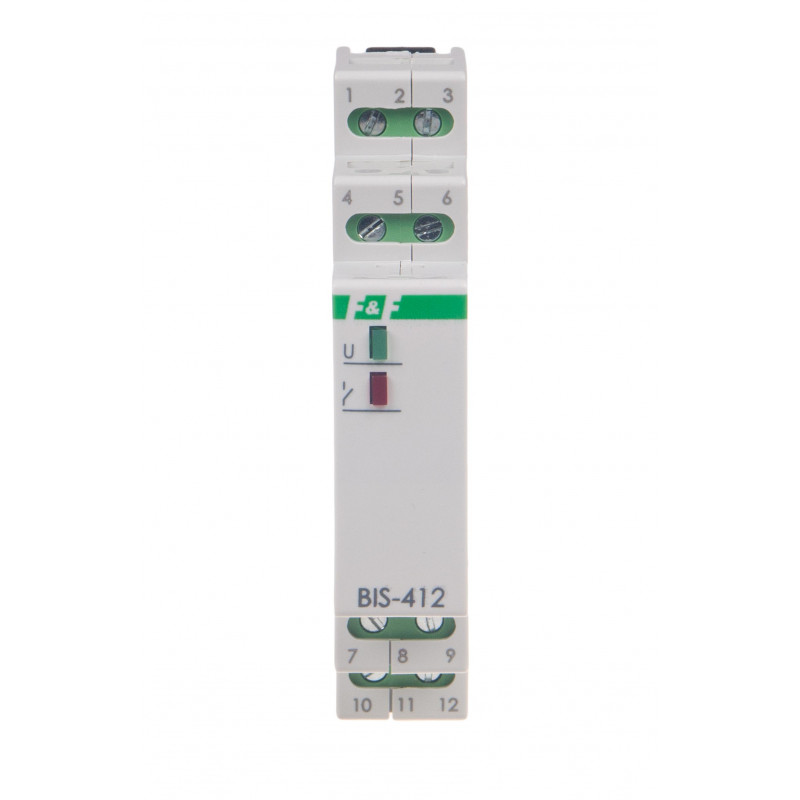

Przekaźnik bistabilny BIS-412-LED- 24 V

Przekaźnik bistabilny BIS-412-LED- 24 V

BIS-412-LED-24V, 5908312598664

Opis produktu


Grupowy (hotelowy)


Zasilanie:             9÷30 V AC/DC
Max obciążenie: 16 A (120 A/20 ms)
Montaż:               na szynie 35 mm

Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.

BIS-412 24 V występuje w wersjach:

  • BIS-412 24 V - podstawowy model z pojedynczym przekaźnikiem 16 A
  • BIS-412-LED- 24 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.

Przeznaczenie
BIS-412 pozwala na budowanie grup przekaźników składających się z min. 2 szt., dla których możliwe jest sterowanie centralne na zasadzie "Włącz wszystkie" oraz "Wyłącz wszystkie". Jednocześnie każdy sterownik w grupie może być sterowany niezależnie z użyciem wejścia sterowania lokalnego.






Działanie
Sterowanie lokalne - załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do wejścia sterowania lokalnego. Wyłączenie odbiornika nastąpi po następnym impulsie lub po zaniku zasilania.

Sterowanie centralne - po impulsie spowodowanym naciśnięciem przycisku chwilowego podłączonego do wejścia sterowania centralnego, nastąpi wyłączenie wszystkich odbiorników. Analogicznie po impulsie spowodowanym naciśnięciem przycisku chwilowego podłączonego do wejścia sterowania centralnego, nastąpi włączenie wszystkich odbiorników.




UWAGA!
BIS-412-LED- 24 V nie może współpracować z przyciskami podświetlanymi.





Napięcie zasilania9÷30 V AC/DC
Sterowanie lokalneTAK
Maksymalny prąd obciążenia AC-116 A (120 A/20 ms)
Element wykonawczyprzekaźnik
Konfiguracja styków1 × NO
Separacja stykuTAK
Odporność na prądy udarowe - współpraca z LEDTAK
Ilość kanałów1
Funkcjonalnośćgrupowy (hotelowy)
Opóźnienie zadziałania0,1 ÷ 0,2 s
Prąd impulsu sterującegomniej niż 1 mA
Współpraca z przyciskami podświetlanymiNIE
Pamięć stanu po zaniku zasilaniaNIE
Funkcja załącz na czasNIE
Dedykowane wejścia sterowania centralnegoTAK
Sterowanie radioweNIE
Przyłączezaciski śrubowe 2,5 mm²
Moment dokręcający0,4 Nm
Pobór mocy0,7 W
Temperatura pracy-25 ÷ 50 °C
Wymiary1 moduł (18 mm)
Montażna szynie 35 mm
Stopień ochronyIP20




Przyciski podświetlane
Z uwagi na niskie napięcie zasilania nie należy stosować przycisków podświetlanych.

Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.


Pamięć stanu
Przekaźnik nie posiada "pamięci" pozycji styku. Oznacza to, że po załączeniu zasilania styk przekaźnika zawsze pozostanie w stanie wyłączonym.

Odporność na prądy udarowe
W urządzeniu zastosowany został przekaźnik typu "inrush" charakteryzujący się dużą wytrzymałością na krótkotrwałe prądy udarowe powstające np. w momencie załączenia lamp LED, świetlówek ESL, tranformatorów elektronicznych, lamp wyładowczych itp.
