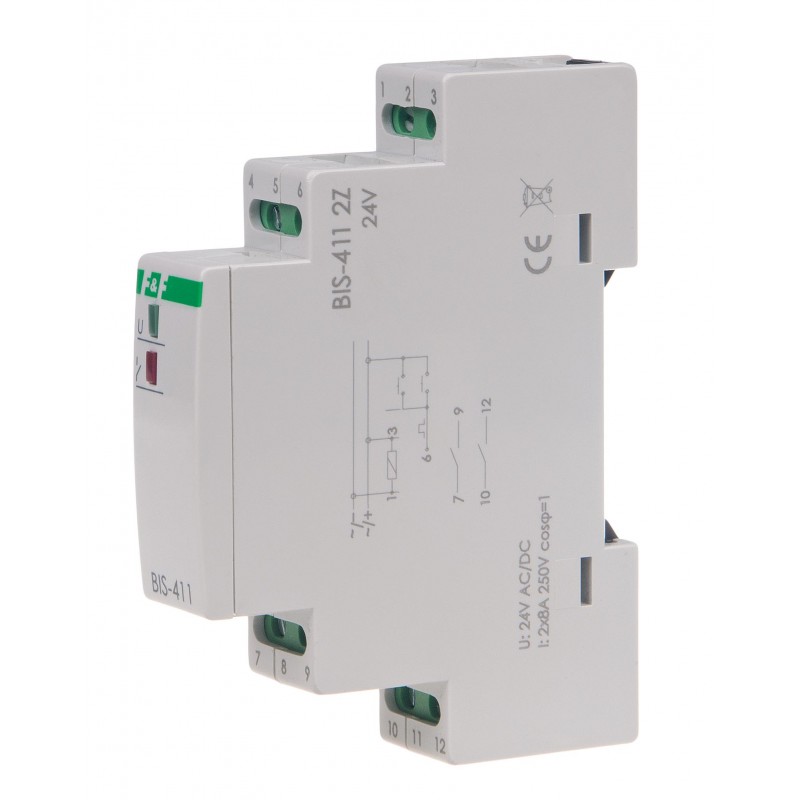

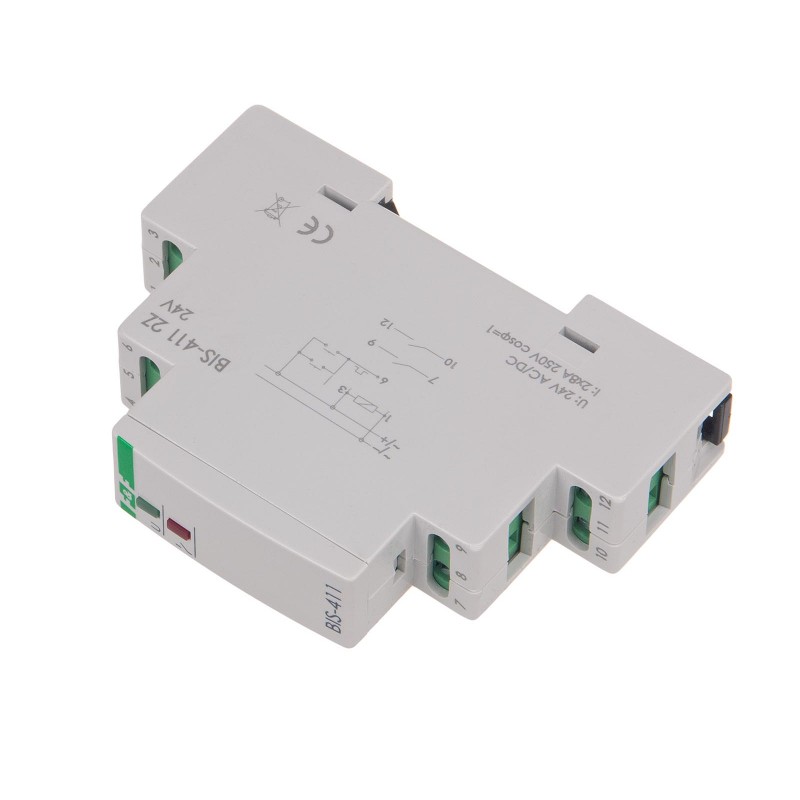

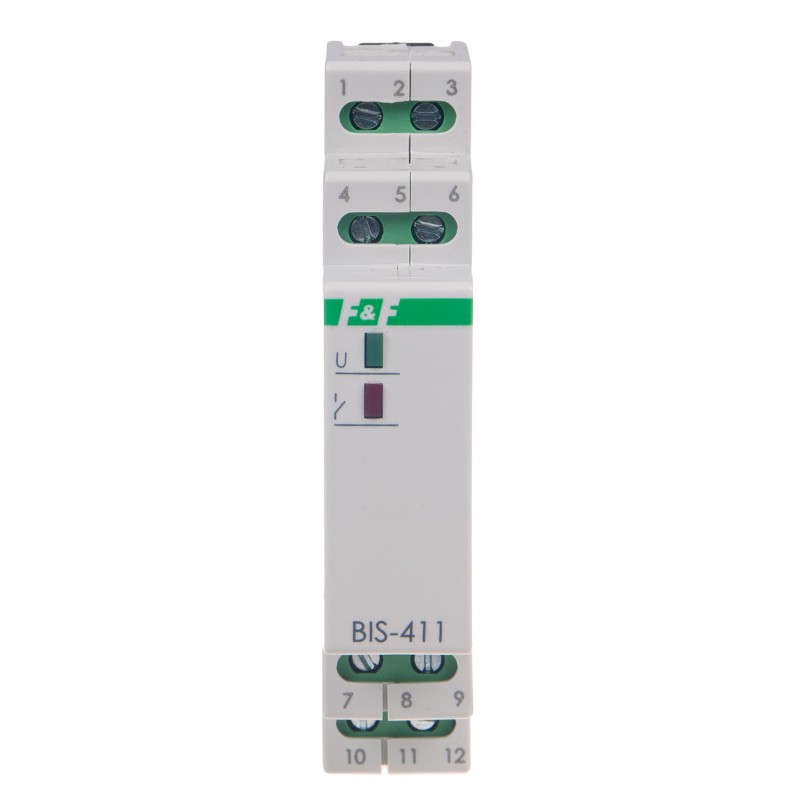

Przekaźnik bistabilny BIS-411 2Z 24 V
Zasilanie: 9÷30 V AC/DC
Max obciążenie: 16 A
Montaż: na szynę 35 mm
Elektroniczny przekaźnik bistabilny umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących.
BIS-411 2Z 24 V występuje w wersjach:
- BIS-411 24 V - podstawowy model z pojedynczym przekaźnikiem 16 A
- BIS-411-LED- 24 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym, takimi jak: świetlówki LED, świetlówki ESL, transformatory elektroniczne, lampy wyładowcze itp.
- BIS-411M 24 V - z pamięcią pozycji styku. Po załączeniu zasilania zostanie przywrócony stan przekaźnika jaki był w monencie wyłączenia zasilania.
- BIS-411M-LED- 24 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prądzie startowym oraz z pamięcią pozycji styku.
- BIS-411 2Z 24V - jednokanałowy z dwoma niezależnymi stykami roboczymi 2 x NO.
- BIS-411 1R1Z 24 V - jednokanałowy z dwoma niezależnymi stykami roboczymi: 1 x NO oraz 1 x NC.
Działanie
Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Wyłączenie odbiornika nastąpi po następnym impulsie lub po zaniku zasilania.
Tabela mocy
Wartości orientacyjne dopuszczalnego obciążenia.
- Napięcie zasilania
- 9÷30 V AC/DC
- Sterowanie lokalne
- TAK
- Maksymalny prąd obciążenia AC-1
- 8 A
- Element wykonawczy
- przekaźnik
- Konfiguracja styków
- 2 × NO
- Separacja styku
- TAK
- Odporność na prądy udarowe - współpraca z LED
- NIE
- Ilość kanałów
- 1
- Funkcjonalność
- włącz/wyłącz
- Opóźnienie zadziałania
- 0,1 ÷ 0,2 s
- Prąd impulsu sterującego
- mniej niż 1 mA
- Współpraca z przyciskami podświetlanymi
- NIE
- Pamięć stanu po zaniku zasilania
- NIE
- Funkcja załącz na czas
- NIE
- Dedykowane wejścia sterowania centralnego
- NIE
- Sterowanie radiowe
- NIE
- Przyłącze
- zaciski śrubowe 2,5 mm²
- Moment dokręcający
- 0,4 Nm
- Pobór mocy
- 0,7 W
- Temperatura pracy
- -25 ÷ 50 °C
- Wymiary
- 1 moduł (18 mm)
- Montaż
- na szynie 35 mm
- Stopień ochrony
- IP20
Przyciski podświetlane
Z uwagi na niskie napięcie zasilania nie należy stosować przycisków podświetlanych.
Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.
Pamięć stanu
Przekaźnik nie posiada "pamięci" pozycji styku. Oznacza to, że po załączeniu zasilania styk przekaźnika zawsze pozostanie w stanie wyłączonym.
Z uwagi na niskie napięcie zasilania nie należy stosować przycisków podświetlanych.
Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.
Pamięć stanu
Przekaźnik nie posiada "pamięci" pozycji styku. Oznacza to, że po załączeniu zasilania styk przekaźnika zawsze pozostanie w stanie wyłączonym.
