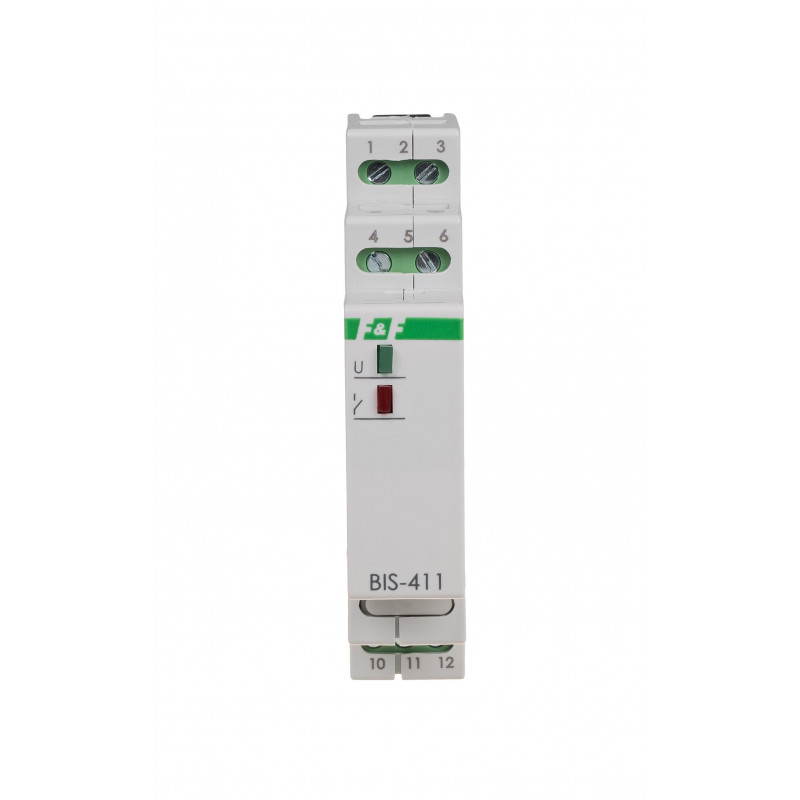

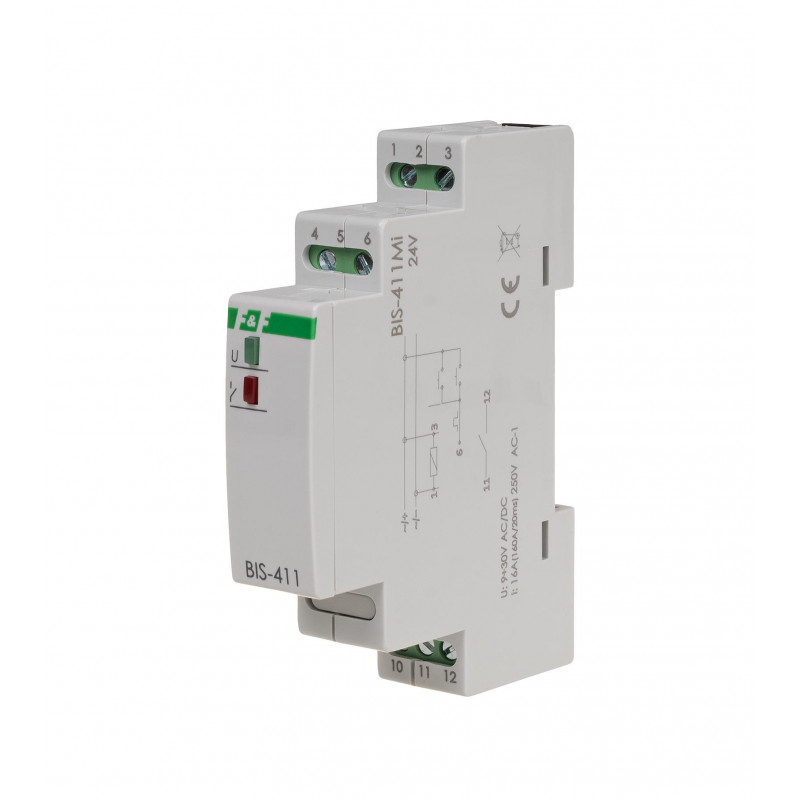

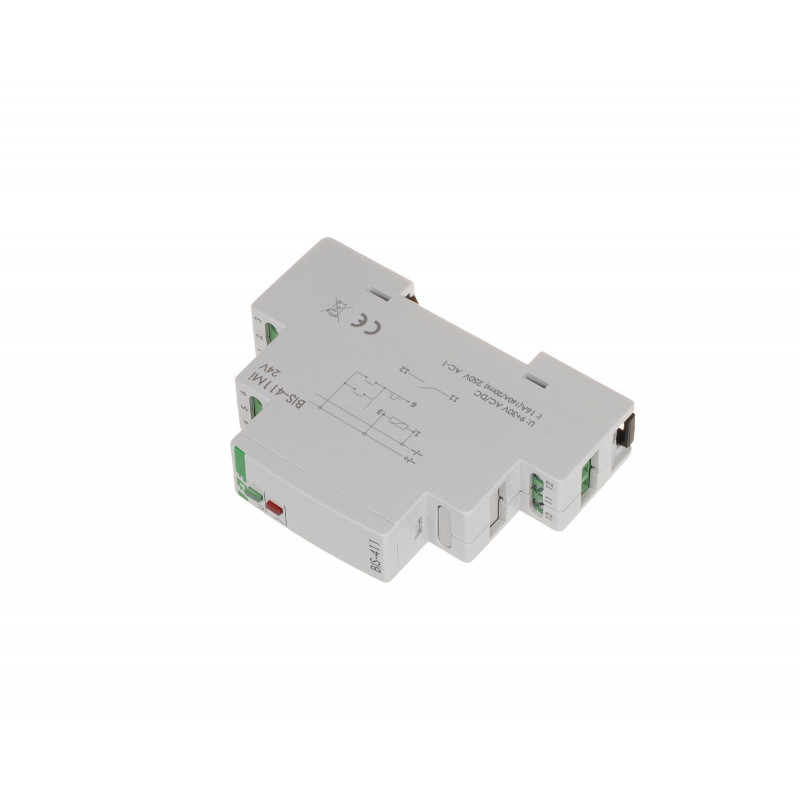

Przekaźnik bistabilny BIS-411M-LED- 24V

Przekaźnik bistabilny BIS-411M-LED- 24V

BIS-411M-LED-24V, 5902431670102

Opis produktu

Zasilanie:              9÷30 V AC/DC
Max obciążenie: 16 A (120 A/20 ms).
Montaż:                na szynie 35 mm.

Z pamięcią pozycji styku.

Elektroniczny, bistabilny przekaźnik impulsowy umożliwia zaÅ‚Ä…czenie lub wyÅ‚Ä…czenie oÅ›wietlenia lub innego urzÄ…dzenia z kilku różnych punktów za pomocÄ… równolegle poÅ‚Ä…czonych, chwilowych  (dzwonkowych) wÅ‚Ä…czników  sterujÄ…cych.

BIS-411iM 24 V występuje w wersjach:

  • BIS-411 24 V - podstawowy model z pojedynczym przekaźnikiem 16 A
  • BIS-411-LED 24 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prÄ…dzie startowym, takimi jak: Å›wietlówki LED, Å›wietlówki ESL, transformatory elektroniczne, lampy wyÅ‚adowcze itp.
  • BIS-411M 24 V - z pamiÄ™ciÄ… pozycji styku. Po zaÅ‚Ä…czeniu zasilania zostanie przywrócony stan przekaźnika jaki byÅ‚ w monencie wyÅ‚Ä…czenia zasilania.
  • BIS-411M-LED- 24 V - ze stykiem przystosowanym do współpracy z odbiornikami o dużym prÄ…dzie startowym oraz z pamiÄ™ciÄ… pozycji styku.
  • BIS-411 2Z 24 V - jednokanaÅ‚owy z dwoma niezależnymi stykami roboczymi 2 x NO.
  • BIS-411 1R1Z 24 V - jednokanaÅ‚owy z dwoma niezależnymi stykami roboczymi: 1 x NO oraz 1 x NC.

Działanie
Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Wyłączenie odbiornika nastąpi po następnym impulsie lub po zaniku zasilania. Wersja przekaźnika z literą "M" posiada pamięć pozycji styku, tzn. po załączeniu zasilania zostanie przywrócony stan przekaźnika jaki był w momencie wyłączenia zasilania.

Tabela mocy


Wartości orientacyjne dopuszczalnego obciążenia.


Napięcie zasilania9÷30 V AC/DC
Sterowanie lokalneTAK
Maksymalny prÄ…d obciążenia AC-116 A (120 A/20 ms)
Element wykonawczyprzekaźnik
Konfiguracja styków1 × NO
Separacja stykuTAK
Odporność na prądy udarowe - współpraca z LEDTAK
Ilość kanałów1
Funkcjonalnośćwłącz/wyłącz
Opóźnienie zadziałania0,1 ÷ 0,2 s
Prąd impulsu sterującegomniej niż 1 mA
Współpraca z przyciskami podświetlanymiNIE
Pamięć stanu po zaniku zasilaniaTAK
Funkcja załącz na czasNIE
Dedykowane wejścia sterowania centralnegoNIE
Sterowanie radioweNIE
Przyłączezaciski śrubowe 2,5 mm²
Moment dokręcający0,4 Nm
Pobór mocy0,7 W
Temperatura pracy-25 ÷ 50 °C
Wymiary1 moduł (18 mm)
Montażna szynie 35 mm
Stopień ochronyIP20


Przyciski podświetlane
Z uwagi na niskie napiÄ™cie zasilania nie należy stosować przycisków podÅ›wietlanych.

Maksymalny prąd obciążenia
PrÄ…d styku podany w danych technicznych jest wartoÅ›ciÄ… maksymalnÄ… i może podlegać ograniczeniom – wiÄ™cej informacji. JeÅ›li z przedstawionych informacji wynika, że przekaźnik w urzÄ…dzeniu jest niewystarczajÄ…cy zaleca siÄ™ stosować zewnÄ™trzny element przeÅ‚Ä…czajÄ…cy (np. stycznik) przystosowany do przeÅ‚Ä…czania dużych prÄ…dów udarowych.


Pamięć stanu
Wersja przekaźnka z literÄ… "M" posiada pamięć pozycji styku, tzn. po zaÅ‚Ä…czeniu zasilania zostanie przywrócony stan przekaźnika jaki byÅ‚ w momencie wyÅ‚Ä…czenia zasilania.

Odporność na prądy udarowe
W urzÄ…dzeniu zastosowany zostaÅ‚ przekaźnik typu "inrush" charakteryzujÄ…cy siÄ™ dużą wytrzymaÅ‚oÅ›ciÄ… na krótkotrwaÅ‚e prÄ…dy udarowe powstajÄ…ce np. w momencie zaÅ‚Ä…czenia lamp LED, Å›wietlówek ESL, tranformatorów elektronicznych, lamp wyÅ‚adowczych itp.
