Electronic bistable impulse relay BIS-412P

Reference: BIS-412P, EAN13: 5902431670027

Product description

The BIS-412P electronic bistable pulse relay is designed for group operation. A single relay allows the controlled receiver to be switched on and off after each current pulse caused by pressing the momentary (bell) button of the local control connected to this relay.

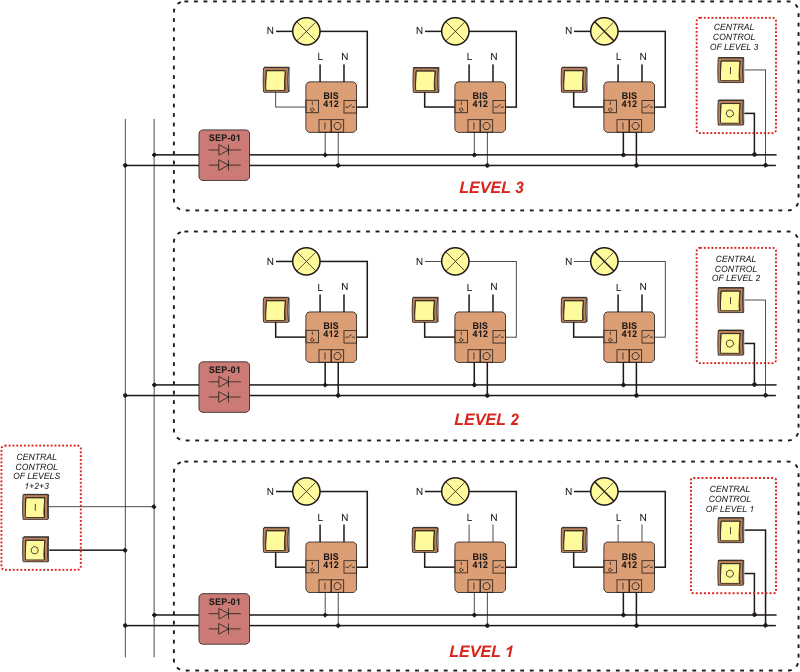

The group system allows you to switch off or on all receivers connected to individual relays using the central control buttons.

Functioning:
Green U/R LED indication:
* the LED blinks (ON: 30 msec / OFF: 1 sec) - standby mode; the receiver is switched off.
* the LED is constantly on - the receiver is switched onLC local control
The receiver is switched on after a pulse caused by pressing any one momentary LC button from the local control group. After the next pulse, the receiver will be switched off.
CC central control
SWITCH OFF ALL - after the pulse caused by pressing the momentary CCOFF button, all receivers will be switched off (regardless of their status - off or on).
SWITCH ALL ON - after the pulse caused by pressing the momentary CCON button, all receivers will be switched off (regardless of their status - off or on).

Attention!
The BIS-412 230V is compatible with bell pushes equipped with fluorescent lamps.

Power supply voltage	180÷265 V AC
Local control	YES
Maximum AC-1 load current	16 A
The executive element	relay
Contact configuration	1 × NO
Separation of the contact	NO
Resistance to shock currents	NO
Number of channels	1
functionality	group (hotel)
Delay of operation	0,1 ÷ 0,2 s
Control pulse current	180÷265 V AC mniej niż 20 mA
Maksymalny prąd przycisków sterujących	Σ5 mA
Cooperation with illuminated buttons	YES
Status memory after power failure	NO
Activate on time	NO
Dedicated central control inputs	YES
Radio control	NO
Terminal	pluggable terminal blocks 2,5 mm²
Tightening torque	0,4 Nm
Power consumption	0,7 W
Power consumption waking / working	0,15 W/0,6 W
Working temperature	-15 ÷ 50°C
Dimensions	Ø54 (48×43 mm), height: 25 mm
Assembly	in a flush-mounted box Ø60
Ingress Protection Marking	IP20

BIS-412P - outline CAD dxf (79.7k)

BIS-412P 230 V manual (763.24k)

BIS declaration CE 2023 (180.09k)

Przyciski podświetlane
Z uwagi na niskie napięcie zasilania nie należy stosować przycisków podświetlanych.

Maksymalny prąd obciążenia
Prąd styku podany w danych technicznych jest wartością maksymalną i może podlegać ograniczeniom – więcej informacji. Jeśli z przedstawionych informacji wynika, że przekaźnik w urządzeniu jest niewystarczający zaleca się stosować zewnętrzny element przełączający (np. stycznik) przystosowany do przełączania dużych prądów udarowych.

Pamięć stanu
Wersja przekaźnika z literą "M" posiada pamięć pozycji styku, tzn. po załączeniu zasilania zostanie przywrócony stan przekaźnika jaki był w momencie wyłączenia zasilania.
