Dlaczego przekaźniki elektromagnetyczne zawodzą w praktyce?

Rola architektury instalacji i rzeczywistych warunków pracy

Awarie przekaźników w instalacjach elektrycznych bardzo rzadko są skutkiem wad produkcyjnych samych aparatów. W zdecydowanej większości przypadków ich źródłem są błędne założenia projektowe, nieprawidłowe przypisanie roli przekaźnika w układzie oraz nieuwzględnienie rzeczywistych warunków pracy, w jakich aparat funkcjonuje przez lata eksploatacji. Karta katalogowa opisuje zachowanie przekaźnika w warunkach testowych, natomiast instalacja elektryczna jest środowiskiem dynamicznym, podatnym na zmiany obciążenia, temperatury i sposoby użytkowania.

W praktyce przekaźnik, który „na papierze” spełnia wszystkie wymagania projektowe, może po kilku miesiącach pracy wykazywać objawy niestabilności, przegrzewać się, sklejać styki lub generować trudne do jednoznacznego zdiagnozowania usterki. Nie oznacza to, że urządzenie było źle wykonane. Najczęściej oznacza to, że zostało użyte w aplikacji, do której nie było przeznaczone, albo pracuje w warunkach znacząco odbiegających od przyjętych w procesie doboru.

Z tego powodu krytyczne znaczenie ma spojrzenie na przekaźnik elektromagnetyczny nie jako na pojedynczy element, lecz jako część większej architektury instalacji. Dopiero w tym kontekście można właściwie ocenić rolę przekaźników interfejsowych, instalacyjnych montowanych w rozdzielnicy oraz przekaźników dopuszkowych, a także zrozumieć, dlaczego różne grupy rozwiązań istnieją równolegle i nie są względem siebie zamienne.

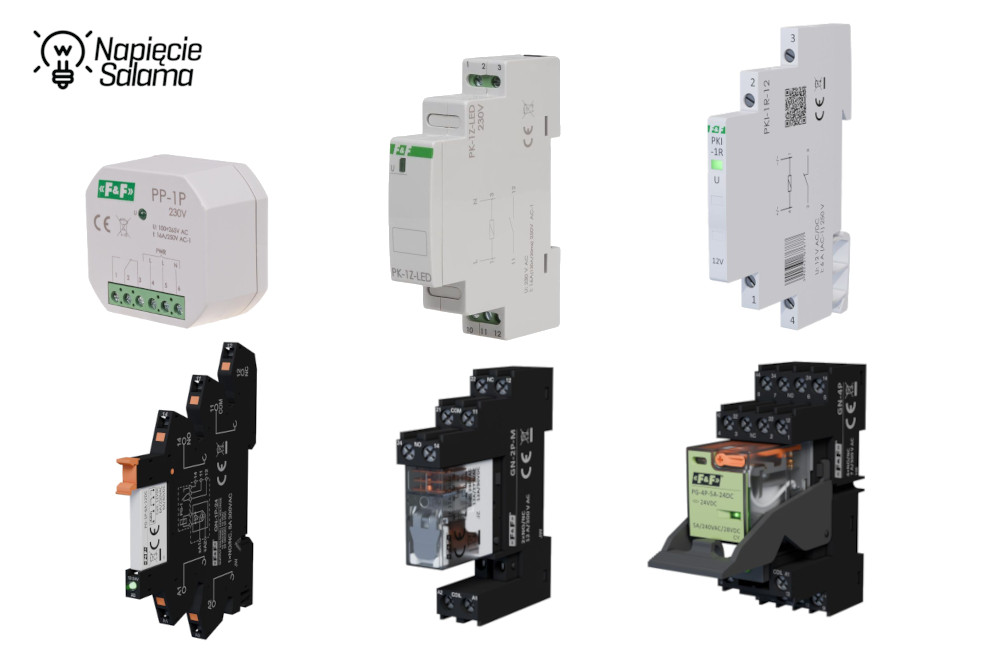

Fot. Przekaźniki elektromagnetyczne F&F Filipowski

Parametry katalogowe a rzeczywiste warunki eksploatacji

Parametry deklarowane przez producentów przekaźników odnoszą się do ściśle zdefiniowanych warunków pomiarowych. Obejmują określoną temperaturę otoczenia, konkretną kategorię obciążenia, ograniczoną częstotliwość łączeń oraz zapewnione warunki chłodzenia. W realnej instalacji te założenia niemal nigdy nie występują jednocześnie.

Jednym z najczęstszych źródeł problemów jest temperatura. Przekaźnik zamontowany w rozdzielnicy, w której pracują zasilacze, aparaty mocy lub elementy generujące straty cieplne, znajduje się w środowisku o podwyższonej temperaturze, często znacznie wyższej niż ta, dla której podano parametry znamionowe. Dodatkowo, gęste upakowanie aparatów na szynie montażowej ogranicza naturalną konwekcję powietrza, co prowadzi do kumulacji ciepła.

Drugim istotnym czynnikiem jest charakter obciążenia. Parametr prądu znamionowego w kategorii AC1 bywa traktowany jako uniwersalny, podczas gdy w nowoczesnych instalacjach elektrycznych dominują odbiorniki generujące prądy rozruchowe, takie jak źródła LED, zasilacze impulsowe czy układy pojemnościowe. Przekaźnik pracujący poprawnie z obciążeniem rezystancyjnym może szybko ulec degradacji przy częstych udarach prądowych.

Istotna jest również częstotliwość łączeń. Praca przekaźnika w aplikacji o dużej liczbie cykli załączeń (nawet jeśli prąd roboczy mieści się w granicach danych katalogowych) znacząco obciąża styki i mechanizm przekaźnika. W efekcie parametry nominalne, zamiast być punktem odniesienia, są traktowane jako wartości bezpieczne, co w praktyce często prowadzi do znacznego zmniejszenia trwałości przekaźnika.

Przekaźniki interfejsowe jako elementy pomocnicze układu

Przekaźniki interfejsowe zostały zaprojektowane z myślą o separacji i ochronie torów sterujących. Ich podstawową rolą jest oddzielenie delikatnych sygnałów logicznych od pozostałych części instalacji oraz umożliwienie bezpiecznego sterowania kolejnymi elementami układu. Nie są one elementami wykonawczymi w klasycznym rozumieniu.

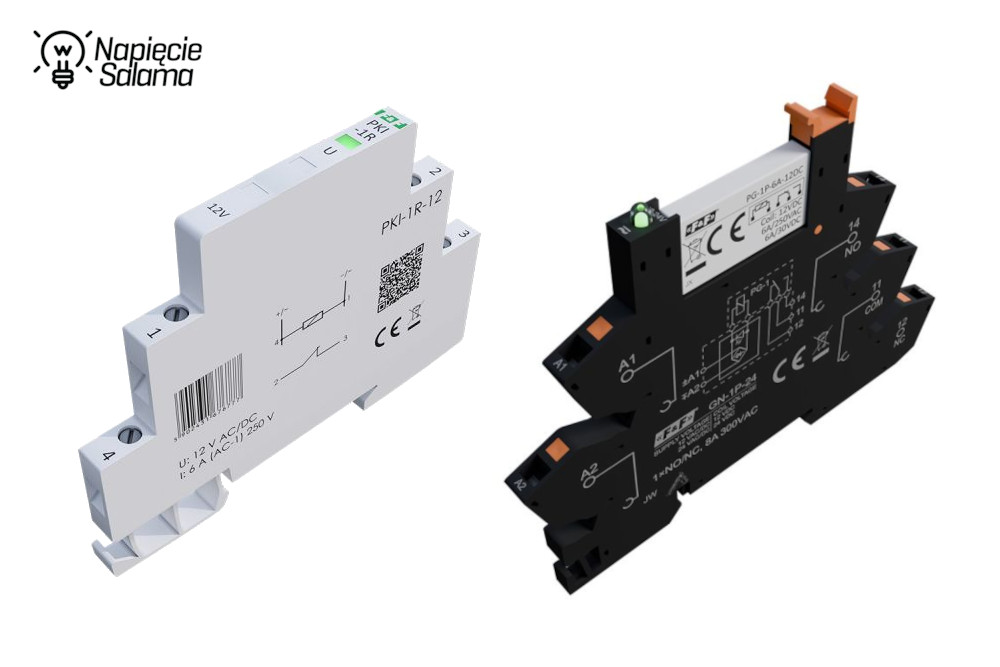

Fot. Przekaźniki interfejsowe F&F Filipowski

Problemy najczęściej zaczynają się w momencie, gdy przekaźnik interfejsowy zostaje użyty do bezpośredniego sterowania obciążeniem instalacyjnym. Na etapie projektu często wydaje się, że skoro prąd roboczy mieści się w granicach katalogowych, takie rozwiązanie będzie poprawne. W praktyce pomijane są jednak prądy rozruchowe, straty cieplne oraz fakt, że wąska obudowa i kompaktowa konstrukcja ograniczają zdolność do długotrwałego odprowadzania ciepła.

W efekcie przekaźnik interfejsowy pracujący na granicy możliwości może przez pewien czas poprawnie funkcjonować, lecz stopniowo traci stabilność. Często objawia się to losowymi zadziałaniami, przegrzewaniem lub przyspieszonym zużyciem styków. Takie awarie są szczególnie trudne w diagnozie. Dlaczego? Ponieważ nie występują w sposób ciągły, a jedynie w określonych warunkach obciążenia, które może, ale nie musi być połączone z panującą w miejscu instalacji przekaźnika temperaturą.

Prawidłowe wykorzystanie przekaźników interfejsowych polega na traktowaniu ich jako elementów pośrednich. Ich zadaniem jest przygotowanie sygnału, jego separacja i ochrona, a nie realizacja funkcji wykonawczej. Tam, gdzie konieczne jest przełączanie obwodów instalacyjnych, rolę tę powinny przejmować przekaźniki zaprojektowane do pracy z rzeczywistym obciążeniem np. przekaźniki instalacyjne.

Przekaźniki instalacyjne montowane w rozdzielnicy

Przekaźniki instalacyjne montowane na szynie montażowej w rozdzielnicy pełnią rolę centralnych elementów wykonawczych. To one odpowiadają za bezpośrednie przełączanie obwodów oświetleniowych oraz innych pracujących w instalacji odbiorników. Ich konstrukcja uwzględnia przenoszenie prądów roboczych oraz zapewnia większą rezerwę cieplną niż w przypadku rozwiązań interfejsowych.

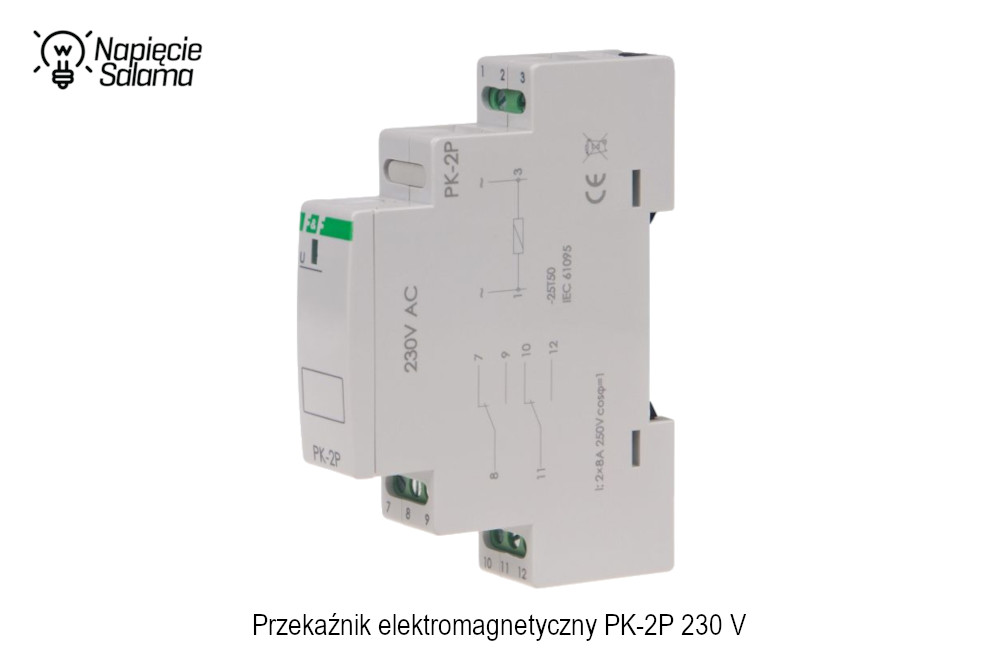

Fot. Przekaźnik elektromagnetyczny PK-2P 230 V na szynę DIN F&F Filipowski

Centralizacja funkcji wykonawczej w rozdzielnicy ma wiele zalet. Rozdzielnica zapewnia lepszą organizację okablowania, łatwiejszy dostęp serwisowy oraz możliwość kontroli warunków pracy aparatury. Jednocześnie jednak wymaga świadomego projektowania. Wysoka gęstość aparatów, brak przerw wentylacyjnych czy błędne rozmieszczenie elementów generujących ciepło mogą znacząco pogorszyć warunki pracy przekaźników.

Przy wyborze przekaźnika elektromagnetycznego istotnym aspektem jest również napięcie sterowania cewki. Wybór pomiędzy niskim napięciem sterującym np. 12; 24; 48V a zasilaniem bezpośrednio z sieci 230V powinien wynikać z analizy całej architektury układu. Niskie napięcie ułatwia integrację z automatyką i zwiększa bezpieczeństwo, ale wymaga elementów dodatkowych np. zasilaczy. Natomiast sterowanie napięciem sieciowym 230V upraszcza okablowanie.

W rozdzielnicy, przekaźniki instalacyjne muszą również radzić sobie z obciążeniami generującymi udary prądowe. W nowoczesnych instalacjach oświetleniowych, gdzie dominują źródła LED, odporność styków przekaźnika na prądy załączania staje się parametrem kluczowym dla trwałości całego układu. Pominięcie tego aspektu prowadzi do sytuacji, w której przekaźnik formalnie spełnia wymagania, lecz jego trwałość eksploatacyjna jest znacznie krótsza niż oczekiwana.

Przekaźniki dopuszkowe jako lokalne elementy wykonawcze

Przekaźniki dopuszkowe stanowią odrębną grupę rozwiązań, przeznaczoną do lokalnej realizacji funkcji wykonawczej, bezpośrednio w puszce instalacyjnej. Ich zastosowanie jest szczególnie uzasadnione w instalacjach modernizowanych oraz tam, gdzie doprowadzenie dodatkowych kabli sterujących do rozdzielnicy jest nieopłacalne lub niemożliwe.

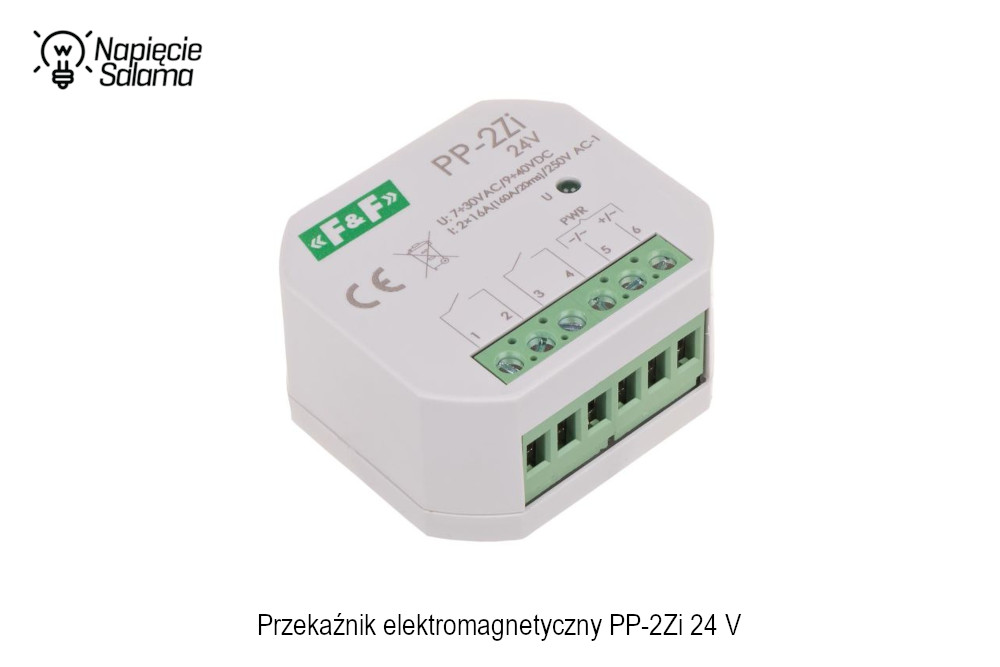

Fot. Przekaźnik elektromagnetyczny do puszki PP-2Zi 24 V F&F Filipowski

Miejsce montażu przekaźnika dopuszkowego zasadniczo zmienia warunki jego pracy. Puszka instalacyjna jest przestrzenią o ograniczonej objętości, słabym odprowadzaniu ciepła i często dużym zagęszczeniu żył. W takich warunkach nawet niewielkie straty cieplne mogą prowadzić do wzrostu temperatury, co bezpośrednio wpływa na trwałość zestyków przekaźnika.

Z tego powodu przekaźniki dopuszkowe nie mogą być traktowane jako uniwersalne zamienniki przekaźników montowanych w rozdzielnicach. Sprawdzają się doskonale w aplikacjach o umiarkowanym obciążeniu, niewielkiej częstotliwości łączeń oraz tam, gdzie funkcja wykonawcza musi być realizowana lokalnie. Próby wykorzystania ich w charakterze głównego elementu wykonawczego dla bardziej wymagających obwodów prowadzą do przyspieszonej degradacji zestyków.

W przypadku dopuszkowych przekaźników instalacyjnych kluczowe znaczenie mają również aspekty serwisowe. Przekaźnik zamontowany w puszce instalacyjnej jest elementem ukrytym, do którego dostęp jest utrudniony. W instalacjach wymagających regularnej diagnostyki lub przewidzianych do intensywnej eksploatacji znacznie lepszym rozwiązaniem (pod kontem serwisowania) pozostaje centralizacja przekaźników w rozdzielnicy.

Obciążenia LED i prądy rozruchowe

Upowszechnienie zasilaczy impulsowych, w tym technologii LED, znacząco zmieniło charakter obciążeń, z jakimi muszą radzić sobie przekaźniki. Choć moc znamionowa oświetlenia LED jest niewielka, wartość prądu „rozruchowego” generowanego przez ich zasilacze wielokrotnie przekracza wartość prądu roboczego.

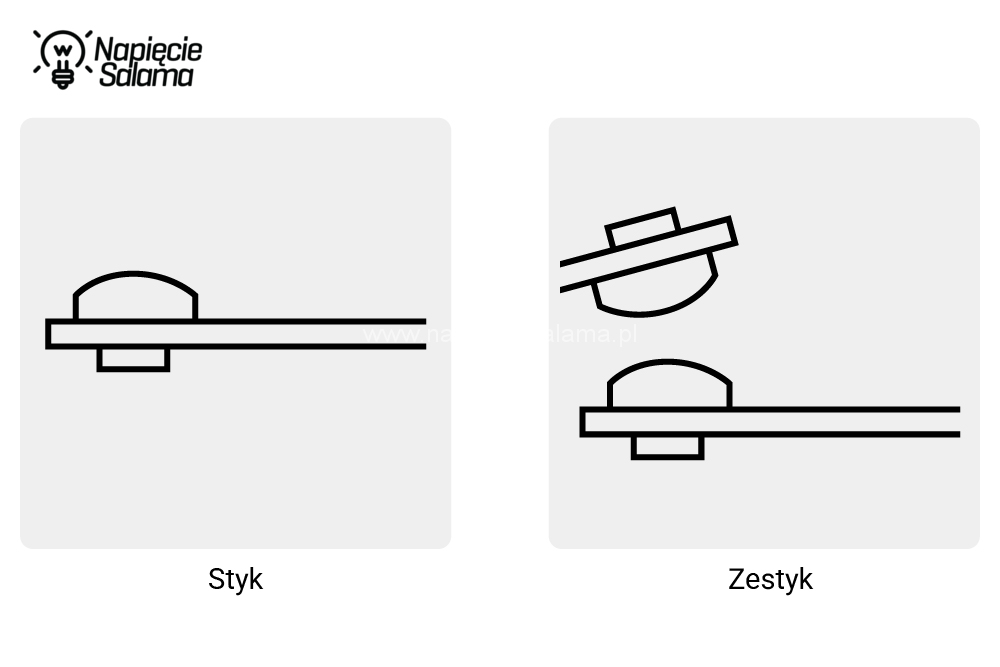

Przekaźnik przełączający takie obciążenie narażony jest na krótkotrwałe, lecz bardzo intensywne udary prądowe, które przyspieszają erozję zestyków i zwiększają ryzyko ich sklejenia. W takich aplikacjach sam parametr prądu znamionowego w kategorii AC1 nie jest wystarczający do oceny trwałości rozwiązania.

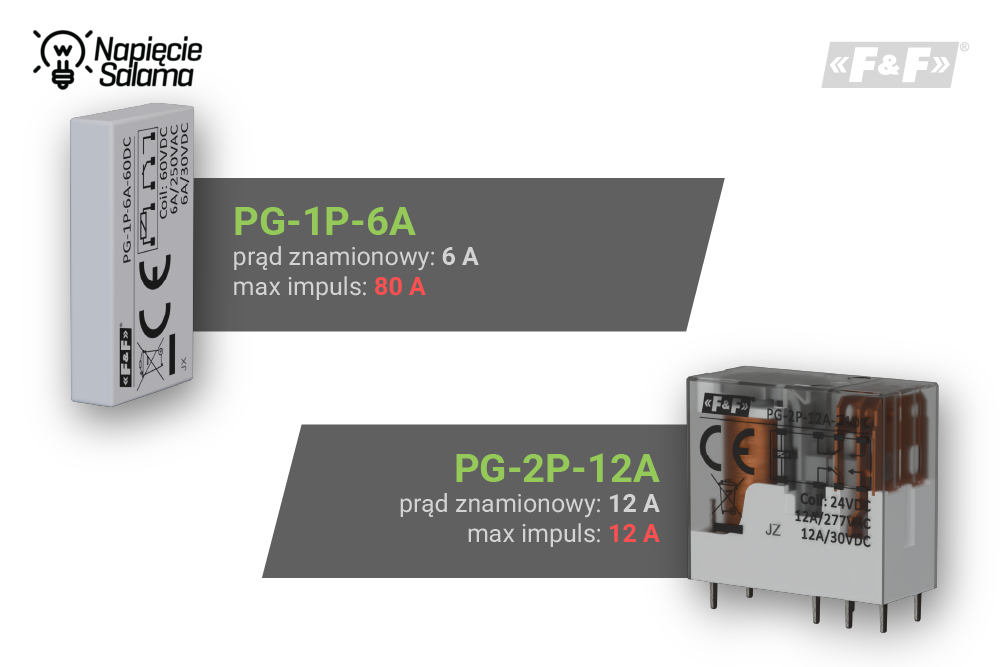

Uwzględnienie prądów załączania oraz odporności styków na udary prądowe np. 120 A / 20 ms (np. PK-1Z-LED; PK-2Z-LED; PP 1Z LED Pico), lub 160 A / 20 ms (np. PP-1Z-LED; PP-2Z-LED;), staje się podstawowym kryterium doboru aparatu. Dotyczy to zarówno przekaźników montowanych w rozdzielnicy, jak i rozwiązań dopuszkowych. Zignorowanie tego aspektu łatwo może doprowadzi

do awarii, które pojawiają się dopiero po pewnym czasie eksploatacji, często bez jednoznacznych symptomów wcześniejszych problemów.

Architektura instalacji a niezawodność przekaźników

Niezawodność przekaźników elektromagnetycznych w instalacji elektrycznej jest bezpośrednio związana z architekturą całego układu. Nawet najlepszy przekaźnik nie spełni swojej roli, jeśli zostanie umieszczony w niewłaściwym miejscu, przeciążony lub pozbawiony odpowiednich warunków chłodzenia.

Kluczowe znaczenie ma separacja torów sterowania od torów mocy. Prowadzenie kabli sygnałowych i obciążeniowych wspólnymi trasami sprzyja przenikaniu (indukowaniu się) zakłóceń, które mogą powodować losowe zadziałania przekaźników lub przyspieszone zużycie ich styków. Równie istotna jest wspomniana już dostępność serwisowa oraz możliwość obserwacji stanu pracy aparatury.

Architektura instalacji powinna uwzględniać również przyszłą eksploatację. Instalacja, która działa poprawnie w momencie uruchomienia, ale nie posiada zapasu projektowego, z czasem zaczyna ujawniać słabe punkty.

Pamiętaj, świadomy dobór grupy przekaźników, ich lokalizacji oraz sposobu pracy znacząco zmniejsza ryzyko późniejszych awarii i kosztownych interwencji serwisowych.

Podsumowanie

Przekaźniki nie są elementami uniwersalnymi, a każda grupa została zaprojektowana z myślą o określonej roli i konkretnych warunkach pracy. Większość problemów eksploatacyjnych nie wynika z wad samych przekaźników, lecz z ich niewłaściwego zastosowania, przeciążenia lub błędnej architektury instalacji.

Świadomy projekt instalacji elektrycznej lub rozdzielnicy lub szafy sterowniczej powinien zawsze zaczynać się od określenia roli przekaźnika w układzie, a dopiero później od doboru konkretnego rozwiązania. Rozróżnienie pomiędzy przekaźnikiem interfejsowym, instalacyjnym montowanym w rozdzielnicy oraz przekaźnikiem dopuszkowym pozwala uniknąć typowych błędów i zapewnić trwałość oraz stabilność pracy instalacji przez długie lata.

Takie podejście wymaga doświadczenia i zrozumienia rzeczywistych warunków eksploatacji, ale właśnie ono decyduje o niezawodności współczesnych instalacji elektrycznych.
