Dlaczego falownik PV się wyłącza przy wysokim napięciu i co z tym zrobić w praktyce

Jeżeli falownik wyłącza się przy napięciu około 253 V, to wbrew temu, co często słyszą użytkownicy, nie jest to żadna awaria. To normalne działanie zabezpieczenia, które ma chronić zarówno instalację, jak i sieć. W dużym uproszczeniu problem polega na tym, że zlokalizowane w tej samej okolicy instalacje fotowoltaiczne oddają energię szybciej, niż publiczna sieć jest w stanie ją odebrać, w efekcie falowniki „licytują się” podbijając napięcie, które zaczyna rosnąć do granicznego poziomu.

Dla inwestora oznacza to jedno, realną stratę produkcji. Dla instalatora to sygnał, że instalacja nie jest źle „zrobiona”, tylko niedomknięta pod kątem zarządzania energią.

W praktyce sytuacja wygląda tak samo w większości domów. W słoneczny dzień produkcja PV rośnie, zużycie w budynku jest niewielkie i energia zaczyna płynąć do sieci. Jeśli dodatkowo mamy długą linię lub wysoką impedancję po stronie sieci, napięcie w punkcie przyłączenia zaczyna się podnosić. Jeśli utrzyma się odpowiednio długo (średnia 10 minutowa powyżej 253 V) falownik fotowoltaiczny się wyłącza.

I tu pojawia się kluczowe pytanie, co z tym zrobić?

Najprostsze podejście, które wciąż bardzo dobrze sprawdza się w praktyce, to automatyka progowa oparta na przekaźnikach napięciowych. Idea jest prosta, zamiast pozwalać, żeby energia trafiała do sieci i podbijała napięcie, wykorzystujesz ją lokalnie. W momencie, gdy napięcie zaczyna rosnąć, załączasz odbiornik, najczęściej grzałkę, która w miejscu podłączenia powoduje spadki napięcia dzięki czemu falownik się nie wyłączy.

Jaki jest najczęściej popełniany błąd?

Falownik mierzy napięcie w innym miejscu niż punkt podłączenia grzałek. To najczęstszy błąd, który niweczy korzyści (spadki napięcia) wywołane podłączeniem dodatkowego obciążenia

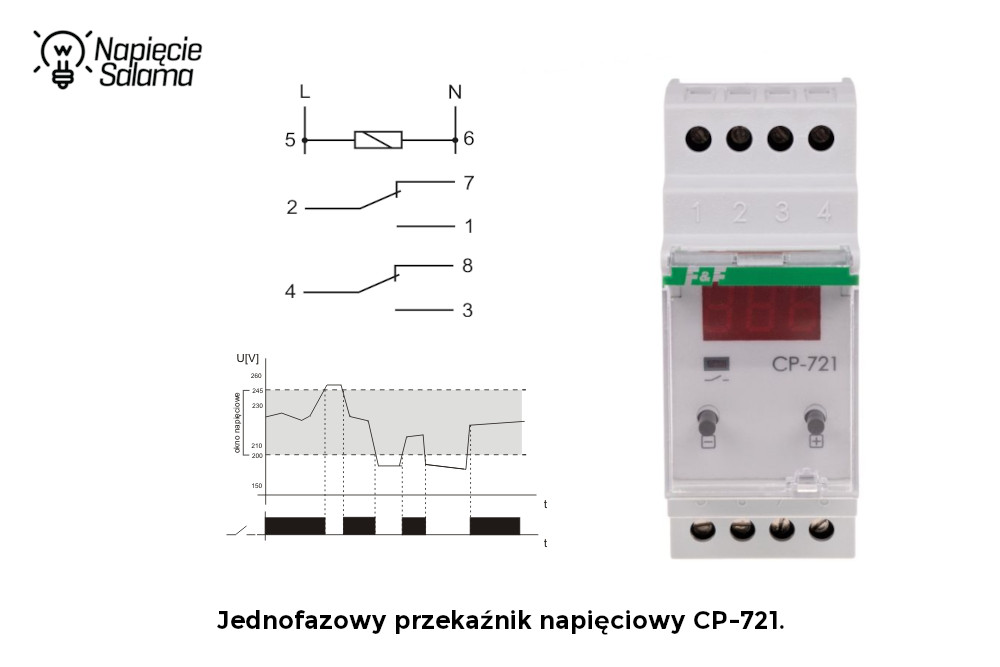

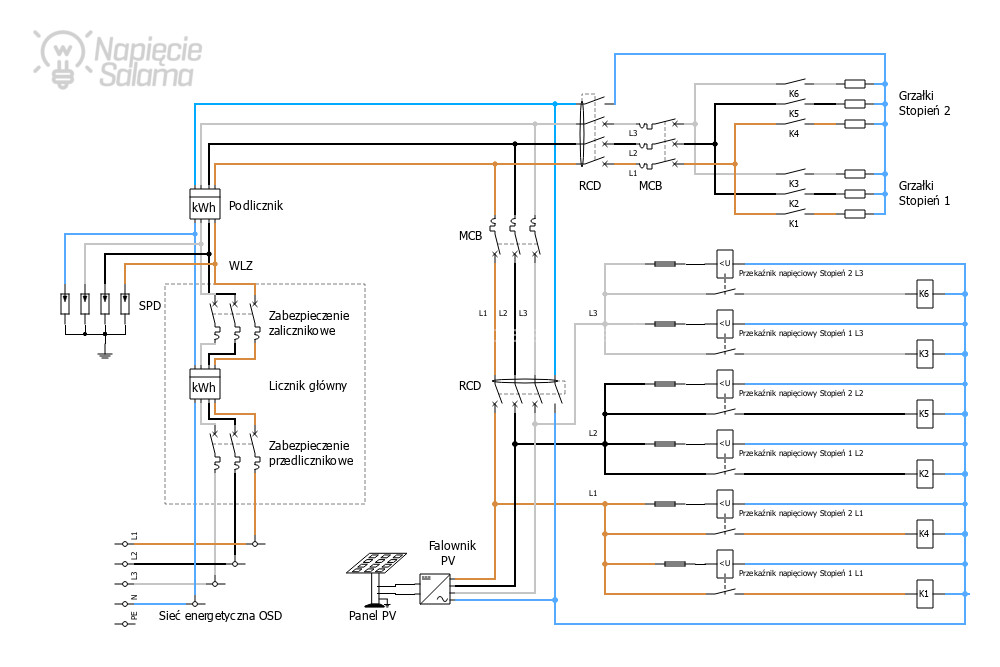

Technicznie to bardzo prosty układ. Przekaźnik napięciowy np. CP-721 F&F pilnuje zadanej wartości, na przykład w okolicach 245-250 V, i po jej przekroczeniu załącza obciążenie. Jeżeli odbiornik jest dobrze dobrany, napięcie spada na tyle, że falownik może dalej pracować

F&F Filipowski

To rozwiązanie ma jedną dużą zaletę, jest szybkie do wdrożenia i praktycznie bezproblemowe. W wielu instalacjach to wystarczy. Trzeba jednak mieć świadomość jego ograniczeń. Taki układ zawsze reaguje dopiero wtedy, gdy napięcie już rośnie. Nie widzi, co się dzieje z przepływem energii i nie jest w stanie „wyprzedzić” problemu. Przy pracy blisko granicy 253 V może więc działać dobrze, ale nie zawsze skutecznie.

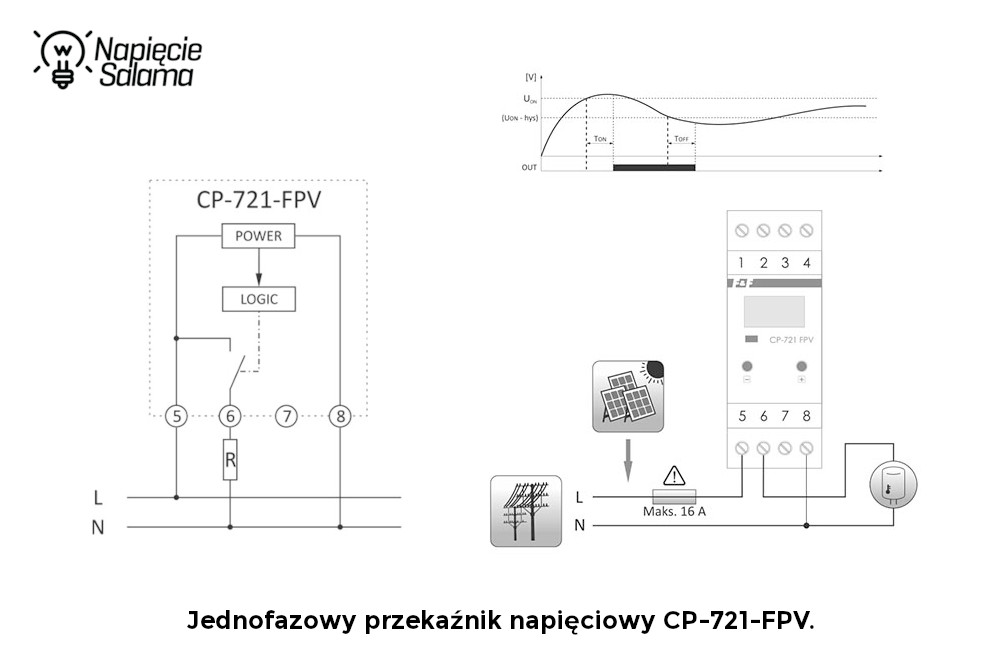

Dlatego kolejnym krokiem są przekaźniki napięciowe dedykowane do instalacji PV CP-721-FPV reagujące (tak samo jak falownik PV) na średnią 10 minutową wartość napięcia. Z punktu widzenia instalatora różnica nie polega na samej zasadzie działania, tylko na dokładności i powtarzalności. Możesz precyzyjnie ustawić próg zadziałania i dopasować go do rzeczywistych warunków pracy instalacji

producent: F&F Filipowski

W praktyce robi to dużą różnicę. Instalacja bardzo często pracuje w zakresie kilku woltów poniżej progu wyłączenia falownika i to właśnie te kilka woltów decyduje, czy system będzie działał stabilnie, czy będzie się wyłączał. Precyzyjne ustawienie progu pozwala „trafić” w moment, w którym trzeba zareagować, bez działania na wyczucie.

To nadal jest automatyka progowa, ale już na znacznie wyższym poziomie. W wielu przypadkach to optymalne rozwiązanie, które daje dobry efekt bez komplikowania instalacji.

Problem zaczyna się wtedy, gdy instalacja pracuje w bardzo trudnych warunkach i napięcie szybko się zmienia. Wtedy może okazać się, że samo sterowanie napięciem to za mało. I to jest moment, w którym trzeba zmienić podejście.

Zamiast reagować na napięcie, zaczynasz pracować na danych.

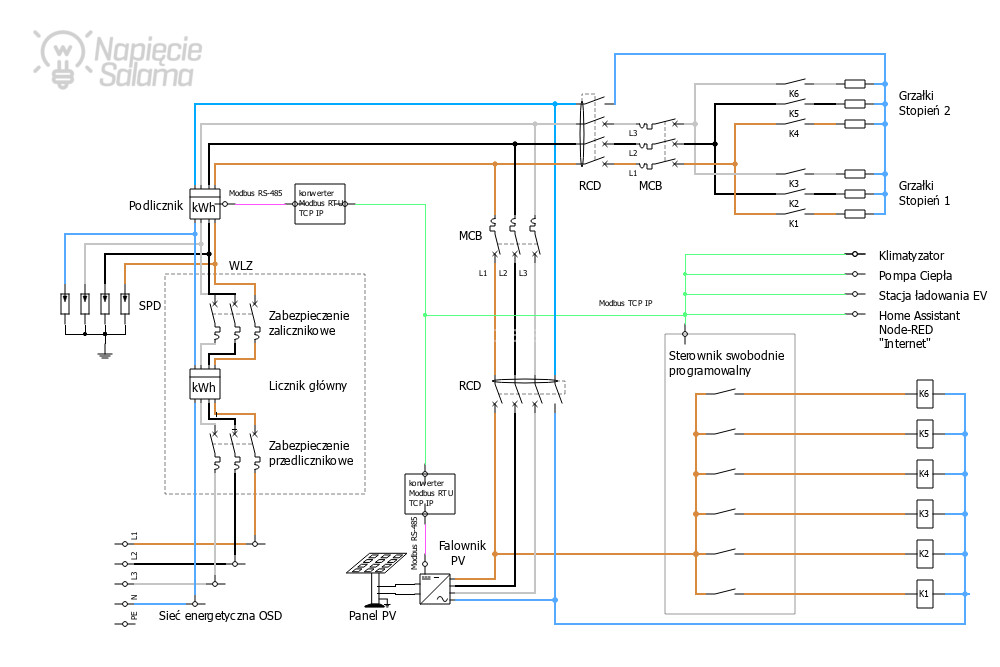

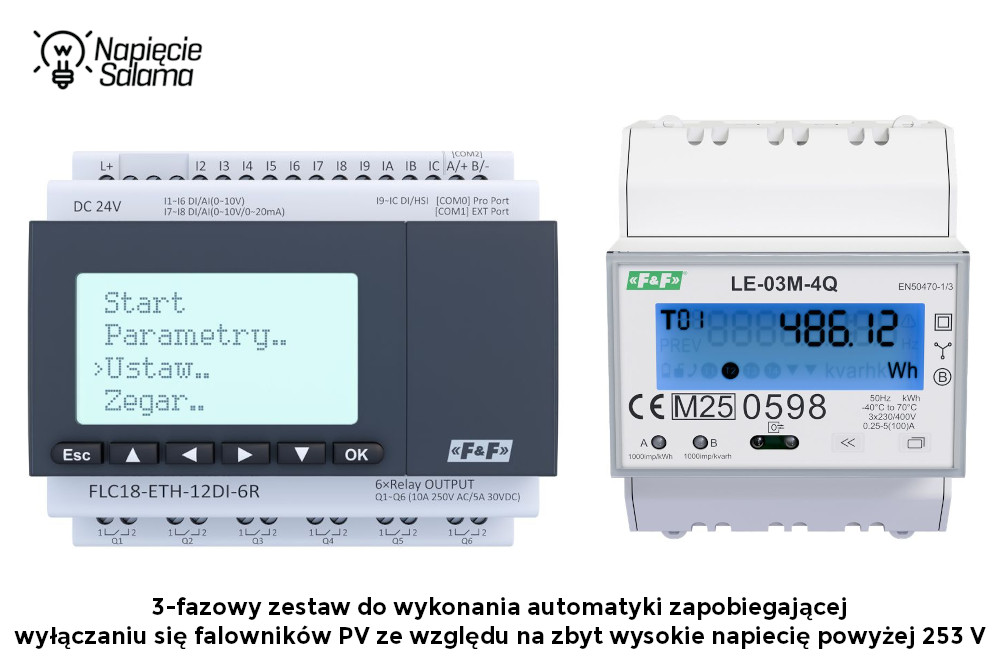

W praktyce oznacza to zastosowanie licznika energii z komunikacją, najczęściej Modbus, oraz sterownika programowalnego, na przykład FLC. Taki układ widzi znacznie więcej niż tylko napięcie. Widzi, kiedy instalacja zaczyna oddawać energię do sieci, jak rośnie moc generacji i jak zmienia się obciążenie w budynku.

Dzięki temu automatyka może zareagować wcześniej, zanim napięcie osiągnie poziom krytyczny. To fundamentalna różnica. Nie czekasz na problem, tylko zaczynasz go wyprzedzać.

W praktyce wygląda to tak, że licznik zbiera dane z instalacji, przekazuje je do sterownika, a ten na podstawie zaprogramowanej przez instalatora logiki załącza odpowiednie odbiorniki. Mogą to być grzałki, ale równie dobrze dzięki komunikacji sterownika z wykorzystaniem Modbus również może sterować: klimatyzacją, pompą ciepła albo innym urządzeniem, które ma komunikację a które znajduje się już w budynku.

Kluczowe jest to, że decyzje podejmowane są lokalnie. Układ działa niezależnie od chmury i systemów zewnętrznych, co z punktu widzenia niezawodności ma ogromne znaczenie.

Trzeba jednak pamiętać o jednej rzeczy, która często jest pomijana a którą już sygnalizowałem. Skuteczność takiego rozwiązania w ogromnym stopniu zależy od punktu pomiaru. Jeżeli licznik nie mierzy napięcia tam, gdzie pracuje falownik, to cała logika będzie działała z opóźnieniem. W efekcie nawet najlepszy sterownik nie rozwiąże problemu.

A co, jeśli nie ma możliwości prowadzenia kabli komunikacyjnych?

Alternatywą dla instalacji, gdzie nie chcesz prowadzić dodatkowych przewodów komunikacyjnych, są systemy oparte na monitorach energii i komunikacji bezprzewodowej, takie jak FOX. Z punktu widzenia działania to dokładnie ta sama filozofia co przy FLC, czyli pomiar parametrów, analiza i sterowanie odbiornikami.

Różnica polega tylko na sposobie komunikacji. Zamiast magistrali przewodowej i licznika z komunikacją masz Wi-Fi, a dane z monitorów energii FOX możesz wykorzystać w prostych scenariuszach albo zintegrować z systemami typu Home Assistant. To rozwiązanie szczególnie dobrze sprawdza się przy modernizacji istniejących instalacji

Jeżeli spojrzysz na to z dystansu, masz trzy podejścia do tego samego problemu. Możesz zareagować prostym układem na przekaźnikach napięciowych, możesz zrobić to dokładniej, wykorzystując urządzenia dedykowane do PV, albo możesz pójść krok dalej i oprzeć sterowanie na danych.

I to jest najważniejszy wniosek z punktu widzenia instalatora. Nie chodzi o to, jakie urządzenie zastosujesz, tylko na jakiej podstawie podejmujesz decyzję.

Jeżeli reagujesz tylko na napięcie, zawsze jesteś krok za problemem. Jeżeli zaczynasz analizować przepływ energii, zaczynasz ten problem wyprzedzać.

Dobrze zaprojektowana instalacja powinna mierzyć możliwie blisko falownika, działać w oparciu o rzeczywiste dane i załączać odbiorniki w sposób kontrolowany, najlepiej stopniowo. Dopiero wtedy przestajesz „walczyć z napięciem”, a zaczynasz świadomie zarządzać energią w instalacji.

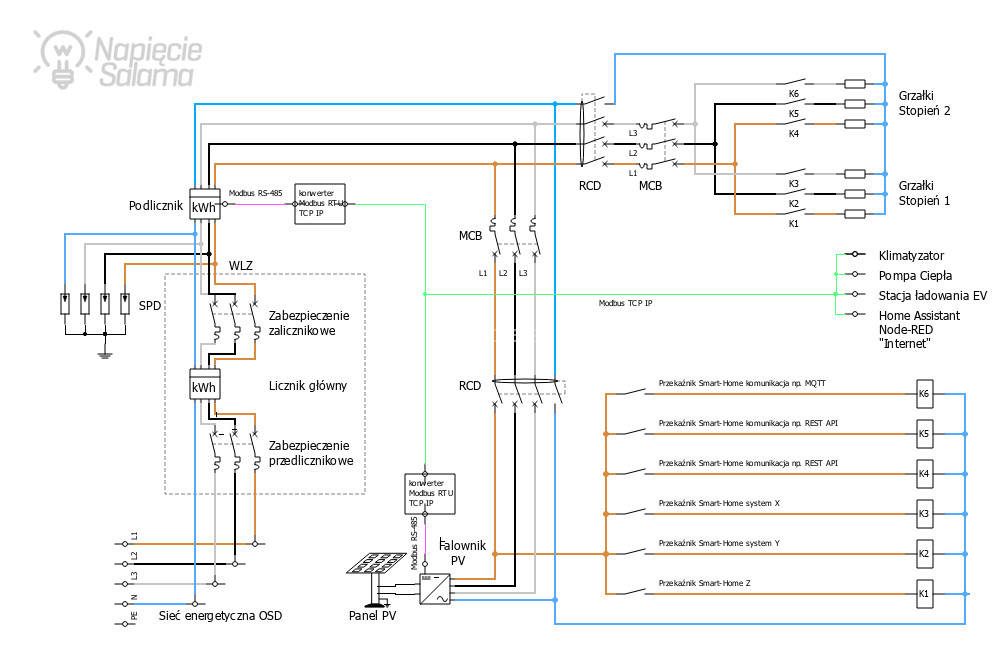

Uwaga praktyczna: sterowanie w oparciu o FOX, REST API i MQTT

Temat wykorzystania komunikacji w systemie FOX, w szczególności przez REST API oraz MQTT, omawiałem już szerzej w osobnym artykule, dlatego nie będę go tutaj powtarzał. Jeśli chcesz wejść głębiej w integracje i budowanie logiki sterowania na danych, warto do niego zajrzeć.

Na tym etapie chcę zwrócić uwagę na coś znacznie ważniejszego z punktu widzenia instalatora, czyli na konsekwencje rezygnacji z lokalnej logiki sterownika, takiego jak FLC, na rzecz przeniesienia całego sterowania do systemów typu Home Assistant czy Node-RED.

Na papierze wygląda to bardzo dobrze. Masz pełną elastyczność, ogromne możliwości integracji i dostęp do praktycznie dowolnych danych. Problem zaczyna się w realnej eksploatacji.

Home Assistant i Node-RED to rozwiązania darmowe, rozwijane głównie przez społeczność. To ogromna zaleta, ale jednocześnie konkretne ograniczenie. Nie są to systemy przemysłowe, tylko narzędzia, które najlepiej sprawdzają się u pasjonatów, którzy rozumieją ich działanie, potrafią je utrzymywać i reagować na zmiany.

W praktyce oznacza to, że:

system wymaga aktualizacji,
integracje potrafią przestać działać po zmianach,
czas reakcji zależy od działania całej warstwy IT,
awaria jednego elementu może zatrzymać całą logikę sterowania.

W kontekście ochrony falownika przed wysokim napięciem to ma kluczowe znaczenie. Tu nie chodzi o komfort, tylko o stabilną, powtarzalną reakcję w odpowiednim momencie.

Dlatego z punktu widzenia projektowego rozsądnym podejściem jest zostawienie kluczowej logiki sterowania na poziomie lokalnym, w sterowniku takim jak FLC, a systemy typu Home Assistant czy Node-RED traktować jako warstwę dodatkową, do monitoringu, wizualizacji lub rozbudowanych scenariuszy.

Wtedy instalacja pozostaje stabilna i przewidywalna, a jednocześnie nie zamykasz się na dalszy rozwój i integracje.

Jeżeli natomiast całą logikę przeniesiesz do systemu, który wymaga ciągłego utrzymania i wiedzy technicznej użytkownika, to musisz mieć świadomość, że tworzysz rozwiązanie raczej dla świadomego pasjonata niż dla przeciętnego inwestora.

Często bagatelizowany problem: dobór przekaźnika

Na koniec warto zwrócić uwagę na temat, który w teorii wydaje się oczywisty, a w praktyce bardzo często jest źródłem problemów, czyli dobór przekaźników do sterowania odbiornikami.

W wielu instalacjach zakłada się, że wystarczy dobrać przekaźnik „na prąd” i temat jest zamknięty. W rzeczywistości to podejście bardzo często kończy się awarią. W układach, które ograniczają napięcie w instalacji PV, przekaźniki pracują w sposób dynamiczny, załączają i wyłączają obciążenia wielokrotnie w ciągu dnia, czasami co kilkanaście sekund.

To oznacza, że istotna jest nie tylko moc odbiornika, ale również częstotliwość łączeń i charakter obciążenia. Jeżeli ten aspekt zostanie pominięty, styki szybko się zużywają, pojawiają się sklejania albo uszkodzenia, a cały układ przestaje działać dokładnie wtedy, kiedy jest najbardziej potrzebny.

To zagadnienie opisałem szczegółowo w osobnym artykule, dlatego nie będę go tutaj rozwijał. Jeżeli stosujesz automatykę do sterowania grzałkami lub innymi odbiornikami, zdecydowanie warto do niego zajrzeć i dobrze dobrać elementy wykonawcze już na etapie projektu

Autor: P. Bibik
