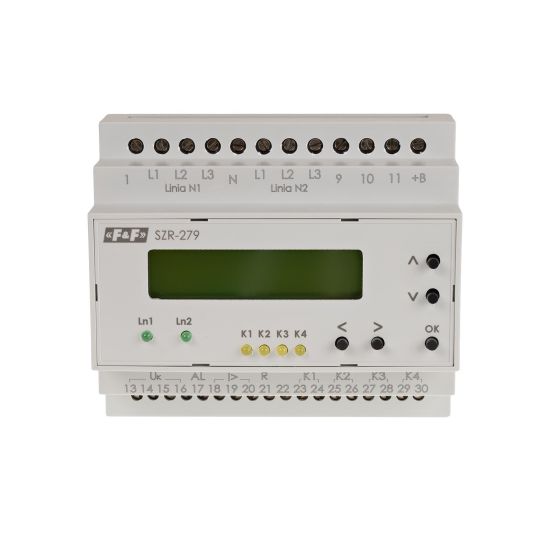

Sterownik samoczynnego załączania rezerwy
Umożliwia jednoczesną kontrolę do trzech linii zasilających.
SZR-279 Przeznaczony jest do kontroli parametrów i poprawności pracy linii zasilających oraz automatycznego przełączania źródeł zasilania obiektu w przypadku spadku parametrów aktualnie załączonej linii zasilającej lub całkowitego zaniku napięcia w tej linii.
Funkcje sterownika załączenia rezerwy SZR-279
- Jednoczesna kontrola do trzech linii zasilających-pomiar napięć fazowych na każdej z faz we wszystkich liniach zasilających- obejmująca:
*kontrolę kolejności faz;
*kontrolę asymetrii faz;
- monitoring minimalnego i maksymalnego napięcia fazowego;
- sterowanie stycznikami lub łącznikami z napędem silnikowym;
- kontrola stanu styczników;
- monitoring działania wyłączników nadprądowych;
- sygnał startowy generatora;
- wyjście ALARM;
- blokada dostępu do ustawień sterownika kodem PIN;
- zdolność do pracy z zewnętrznego źródła zasilania;
- praca w zakresie napięć od 24 do 450 V;
- zastosowanie w obwodach 1-fazowych;
- automatyczne włączenie zasilania rezerwowego zgodnie z określonym algorytmem;
- ochrona odbiorników przed napięciem powyżej 400 V;
- ustawienie czasu pracy systemu załączania rezerwy po wyłączeniu i przywróceniu zasilania głównego;
- ręczna kontrola urządzeń wykonawczych;
- wskazania obecności i wartości napięć na wejściach;
- wskaźniki stanu ("on", "off", "failure") urządzeń wykonawczych;
- wskazanie trybów pracy;
- programowa i elektryczna blokada przed jednoczesnym załączeniem styczników;
- separowane wyjścia sygnalizacyjne i alarmowe;
- monitoring linii zapasowej z generatora.
| Kontrolowane linie | 3 x 400 V + N (czteroprzewodowa) |
| Liczba kontrolowanych linii | 3 |
| Napięcie zasilania | 24÷264 V AC |
| Częstotliwość | 45÷55 Hz |
| Napięcie maksymalne | 450 V AC |
| Czas wyłączenia dolny | 2÷30 s |
| Czas wyłączenia górny | 0,3÷10 s |
| Czas przełączenia linii | 0,3÷30 s |
| Czas rozruchu generatora | 5÷100 s |
| Czas wygaszania generatora | 20÷200 s |
| Czas wyłączenia przy zaniku napięcia | 4 s |
| Czas włączenia głównego wejścia po przywróceniu napięcia | 5÷600 s |
| Liczba wyjść przekaźnikowych | 5 |
| Maksymalny prąd obciążenia | 8 A |
| Maksymalny prąd cewki stycznika | 2 A |
| Konfiguracja styków | 4 × NO/NC, 1 × NO |
| Próg napięciowy dolny | 150÷210 V AC |
| Próg napięciowy górny | 230÷300 V AC |
| Asymetria napięciowa zadziałania | 20÷100 V |
| Przyłącze | zaciski śrubowe 2,5 mm² |
| Moment dokręcający | 0,4 Nm |
| Pobór mocy | 4 VA |
| Temperatura pracy | -25÷40°C |
| Wymiary | 6 modułów (105 mm) |
| Montaż | na szynie 35 mm |
| Stopień ochrony | IP20 |
