Jak zbudować niezawodny system zdalnego odczytu zużycia energii? Sprawdź rozwiązania F&F dla instalatorów

Coraz więcej inwestorów oczekuje od instalacji elektrycznej nie tylko pomiaru zużycia energii, ale także integracji z systemami automatyki, zdalnego odczytu i analizy danych. W praktyce oznacza to, że klasyczny licznik energii przestaje wystarczać. Potrzebne są urządzenia, które komunikują się z systemem nadrzędnym, przesyłają dane w czasie rzeczywistym i umożliwiają rozliczenia między użytkownikami. Właśnie w tym obszarze produkty F&F stają się fundamentem nowoczesnych instalacji.

Dlaczego warto stosować liczniki z komunikacją? Przykłady oszczędności i zapobiegania awariom

Nowoczesne liczniki energii z komunikacją to nie tylko narzędzie do rozliczeń, ale przede wszystkim element systemu, który pozwala na bieżącą analizę zużycia energii i szybkie reagowanie na nieprawidłowości. Dzięki integracji z systemami BMS, SCADA czy Smart Home możliwe jest nie tylko monitorowanie, ale także optymalizacja pracy urządzeń.

Jakie korzyści daje to w praktyce?

1. Wykrywanie ponadnormatywnego zużycia energii – sygnał awarii
Jeśli silnik wentylatora w instalacji HVAC zaczyna pobierać więcej energii niż zwykle, może to oznaczać zużycie łożysk, zatkane filtry, lub problem z mechaniką. Licznik z komunikacją, np. z protokołem Modbus, pozwala wychwycić taki wzrost w czasie rzeczywistym. Dzięki temu serwis może zaplanować wymianę części przed całkowitą awarią, unikając wyższych kosztów energii i kosztownego przestoju.

2. Identyfikacja spadku poboru energii – awaria ukryta
W zakładach produkcyjnych spadek zużycia energii przez maszynę może oznaczać, że urządzenie nie pracuje z pełną wydajnością (np. problem z podawaniem materiału, utrzymaniem temperatury itp.). Analiza danych z liczników umożliwia szybkie wykrycie takiej sytuacji i podjęcie działań naprawczych, zanim spowoduje kosztowne straty w produkcji.

3. Optymalizacja pracy magazynów energii i instalacji PV
W systemach DC, takich jak magazyny energii czy instalacje fotowoltaiczne, liczniki dwukierunkowe (np. LE-01DC) pozwalają monitorować przepływ energii w obu kierunkach. Dzięki temu można wykryć nieefektywne ładowanie lub rozładowywanie akumulatorów i zoptymalizować ich pracę, co przekłada się na realne oszczędności.

4. Kontrola kosztów w budynkach wielolokalowych
W obiektach z wieloma najemcami liczniki z komunikacją M-Bus lub Modbus umożliwiają indywidualne rozliczenia i analizę zużycia energii. To nie tylko sprawiedliwe rozliczenia, ale także możliwość wykrycia anomalii w zużyciu np. gdy jeden lokal zaczyna pobierać znacznie więcej energii niż wcześniej.

5. Zapobieganie przeciążeniom i awariom sieci
Dzięki funkcji monitorowania mocy czynnej, biernej i pozornej można przewidzieć przeciążenia w instalacji i odpowiednio wcześniej zareagować (np. poprzez przełączenie obwodów lub ograniczenie pracy niektórych urządzeń). To minimalizuje ryzyko wyłączeń i kosztownych przerw w działaniu obiektu.

Jednofazowe liczniki z komunikacją do pomiarów w obwodach AC

Modele serii LE-01 to idealne rozwiązanie dla instalacji domowych i małych obiektów, w których chcesz monitorować zużycie lub/i produkcji energii w instalacjach jednofazowych lub w pojedynczych jednofazowych obwodach instalacji trójfazowych. W zależności od wersji i potrzeb inwestora możesz wybrać licznik:

Czy podłączenie 1-fazowego licznika z komunikacją jest naprawdę trudne?

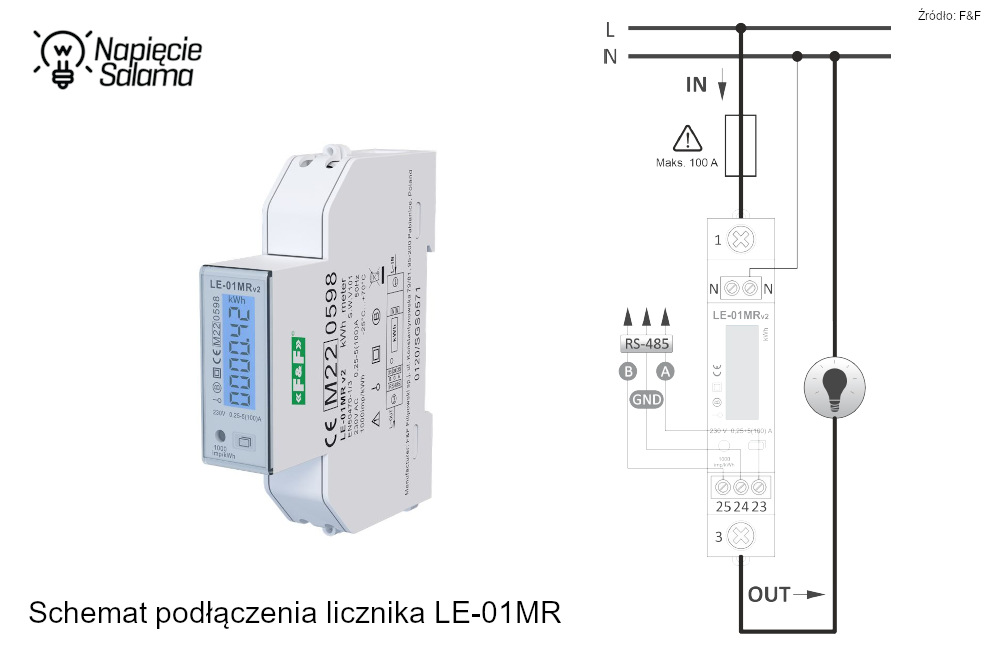

Wielu instalatorów, którzy do tej pory nie montowali liczników z komunikacją, uważa, że ich podłączenie jest skomplikowane i wymaga specjalistycznej wiedzy. Ale czy rzeczywiście tak jest? Spójrz na poniższy schemat – czy Twoim zdaniem podłączenie takiego licznika wygląda na trudne?

Dlaczego warto stosować liczniki z komunikacją?

Dzięki komunikacji Modbus lub M-Bus licznik staje się częścią magistrali, z której zdalnie można odczytać dane. To kluczowe w obiektach, w których dane są okresowo poddawane analizie lub w budynkach wielolokalowych, gdzie każdy użytkownik rozlicza się indywidualnie.

Trójfazowe liczniki z komunikacją do pomiarach w obwodach AC

Seria LE-03 to rozwiązanie dla obiektów z instalacją 3-fazową. W zależności od potrzeb możesz wybrać liczniki z pomiarem bezpośrednim, półpośrednim lub pośrednim:

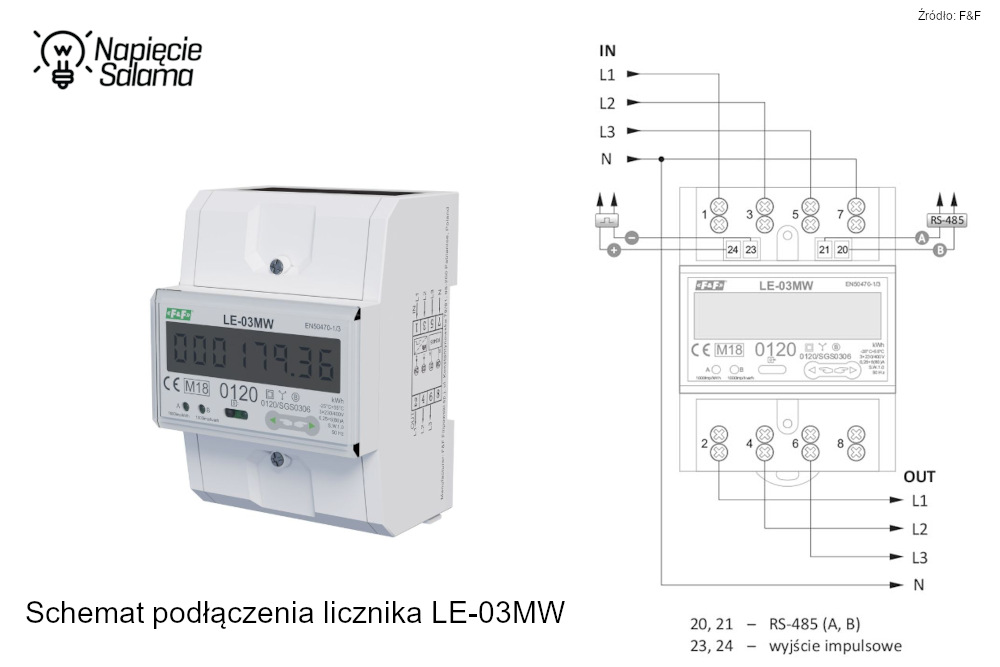

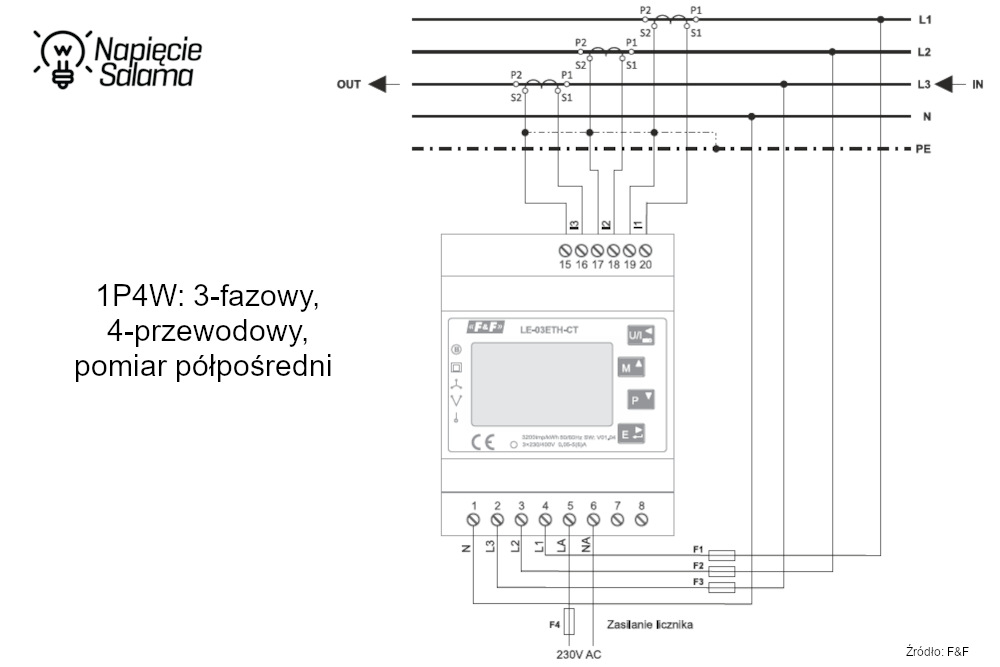

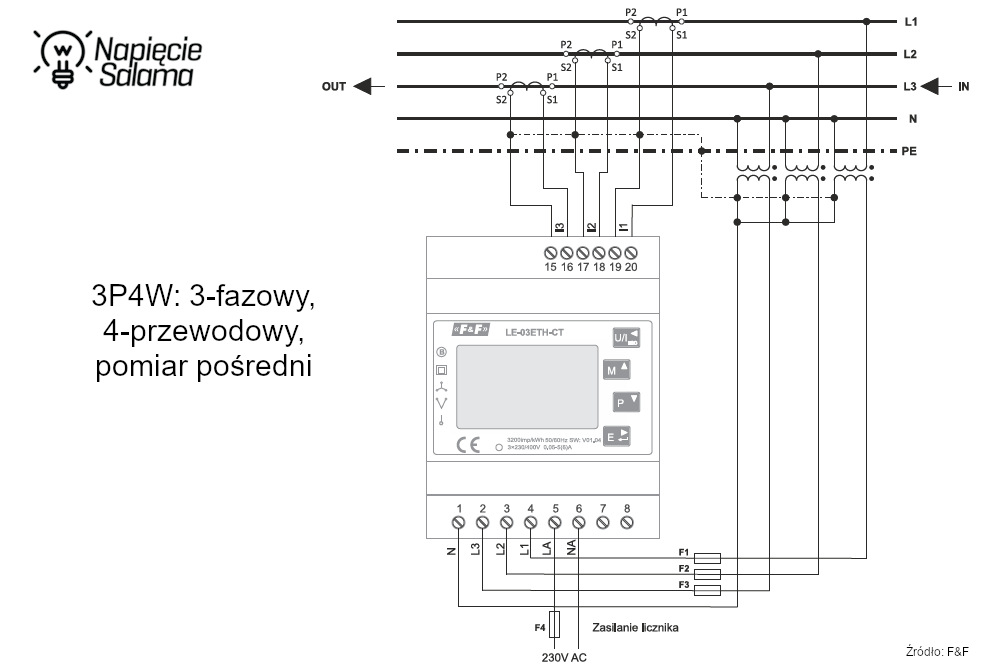

Jak widzisz w powyższym zestawieniu, oferta F&F obejmuje trójfazowe liczniki przystosowane do pomiaru bezpośredniego, półpośredniego oraz pośredniego. Przyjrzyj się poniższym schematom i sprawdź, na czym polegają różnice w sposobie podłączania liczników w każdej z tych konfiguracji.

Pomiar prądu stałego w instalacjach DC do 1000 V

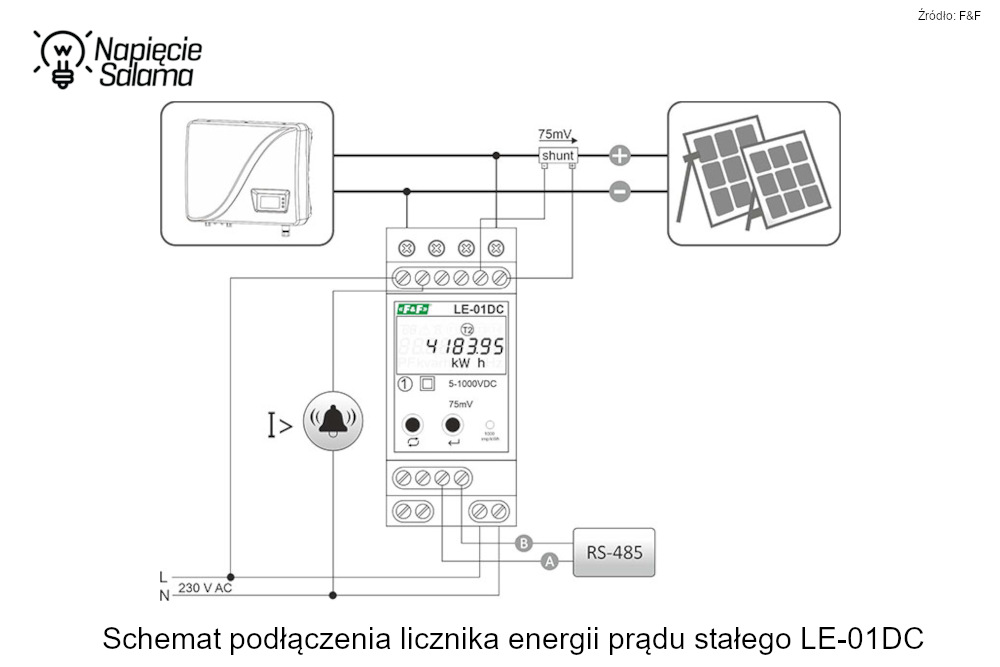

Coraz więcej instalacji wykorzystuje prąd stały np. fotowoltaika, magazyny energii, stacje ładowania EV. Licznik LE-01DC umożliwia dwukierunkowy pomiar napięcia do 1000 V DC i prądu do 2000 A. Pomiar tak dużych wartości prądu jest możliwy z wykorzystaniem bocznika. Dzięki temu można monitorować zużycie energii w systemach DC, co jest kluczowe dla optymalizacji pracy np. magazynów energii.

Konwertery to klucz do integracji

W praktyce instalatorzy rzadko spotykają systemy oparte na jednym protokole komunikacyjnym. Najczęściej trzeba połączyć RS-485 z Ethernetem, GSM lub Wi-Fi. Można to w prosty sposób zrobić z wykorzystaniem konwerterów:

CN-USB-485 – narzędzie serwisowe

Prosty, ale niezastąpiony konwerter do diagnostyki i konfiguracji urządzeń Modbus RTU. Podłączasz magistralę RS-485 do komputera przez USB i masz pełną kontrolę nad parametrami transmisji.

CN-ETH-485 – integracja RS-485 z Ethernetem

To urządzenie tłumaczy Modbus RTU na Modbus TCP, umożliwiając komunikację liczników z systemami BMS i SCADA. Dzięki separacji galwanicznej chroni instalację przed zakłóceniami i przepięciami.

CN-GPRS-485 – zdalny odczyt przez GSM

Idealne rozwiązanie dla obiektów bez dostępu do sieci kablowej. Konwerter przesyła dane z magistrali RS-485 przez sieć komórkową. Wystarczy karta SIM z aktywną transmisją danych. Dla większej niezawodności F&F zaleca stosowanie kart M2M (Machine to Machine).

EW-11A – komunikacja przez Wi-Fi

Konwerter RS-485 na Wi-Fi to świetna opcja w budynkach, gdzie nie ma możliwości prowadzenia kabli Ethernet. Obsługuje protokoły TCP, UDP i Modbus TCP, dzięki czemu integracja z systemami nadrzędnymi jest prosta.

Akcesoria, które robią różnicę

Profesjonaliści wiedzą, że stabilność komunikacji zależy nie tylko od licznika i konwertera, ale także od jakości magistrali. F&F oferuje moduły, które eliminują typowe problemy np.:

LT-04 – terminacja i polaryzacja RS-485

Moduł LT-04 zapewnia prawidłową terminację i polaryzację magistrali, a dodatkowo wzmacnia sygnał. Dzięki temu komunikacja jest stabilna nawet w rozbudowanych instalacjach.

RM-07 – wzmacniacz i separator galwaniczny

W dużych sieciach RS-485 separacja galwaniczna to podstawa. RM-07 wzmacnia sygnał i izoluje magistralę, chroniąc urządzenia przed zakłóceniami i różnicami potencjałów.

CN-LEM-3 i CN-RTC-4 – spójność danych

CN-LEM-3 to konwerter formatu danych, który jest przeznaczony do współpracy z licznikami serii LE (np. LE-01M, LE-03M, LE-03MW). Jego zadanie to umożliwienie działania na jednej magistrali RS-485 wielu różnych typów liczników, które mają różne i niezmienne parametry transmisji.

CN-RTC-4 synchronizuje czas w urządzeniach podłączonych do jednej magistrali. Dzięki temu raporty i analizy są wiarygodne.

Praktyczne wskazówki dla instalatora

• W magistrali RS-485 stosuj dedukowane do danej magistrali kable lub w przypadku małych instalacji skrętkę ekranowaną i pamiętaj o prawidłowym podłączeniu ekranu do uziemienia.

• W RS-485 i M-Bus unikaj topologii gwiazdy, prowadź magistralę liniowo (od urządzenia do urządzenia).

• Dodaj 120 Ω rezystory terminujące na obu końcach magistrali RS-485.

• Ustaw stałe adresy IP dla liczników Ethernetowych, w ten sposób unikniesz problemów z komunikacją.

• Zabezpiecz instalację przed przepięciami, poprzez stosowanie ograniczników przepięć w liniach teletechnicznych.

• Dbaj o cyberbezpieczeństwo, dbaj o aktualizacje oprogramowania, konfiguruj VLAN i VPN w sieci Ethernet.

Chcesz wiedzieć więcej?

Sprawdź pełną ofertę liczników, konwerterów i akcesoriów elektrycznych bezpośrednio od producenta na stronie www.fif.com.pl. Pobierz kompletne instrukcje obsługi, aby poznać wszystkie funkcje i możliwości urządzeń (nie wybieraj wersji skróconych, bo zawierają tylko podstawowe informacje). Odwiedź stronę F&F Filipowski już teraz i wybierz sprawdzone rozwiązania dopasowane do Twojej instalacji!
