10 błędów, które najczęściej powodują problemy z falownikiem. Większość nie ma związku z samym przemiennikiem częstotliwości

Problemy z falownikami są podobne niezależnie od producenta

Większość błędów popełnianych podczas doboru, montażu i uruchamiania falowników nie jest związana z konkretną marką urządzenia. Te same problemy można spotkać zarówno w prostych aplikacjach warsztatowych, jak i w rozbudowanych układach automatyki przemysłowej. Dotyczą one między innymi doboru napędu, konfiguracji parametrów, komunikacji, kompatybilności elektromagnetycznej czy sposobu montażu falownika (fachowo przemiennika częstotliwości).

W tym artykule będę posługiwał się potocznym określeniem „falownik” i omówię najczęściej spotykane problemy na przykładzie falowników F&F serii FA-1LS przeznaczonych do zasilania silników 3-fazowych z instalacji jednofazowych 230 V AC, dostępnych w zakresie mocy od 0,4 do 2,2 kW, oraz falowników FA-3HS przeznaczonych do sieci trójfazowej 400 V AC, dostępnych w zakresie mocy od 0,75 do 5,5 kW.

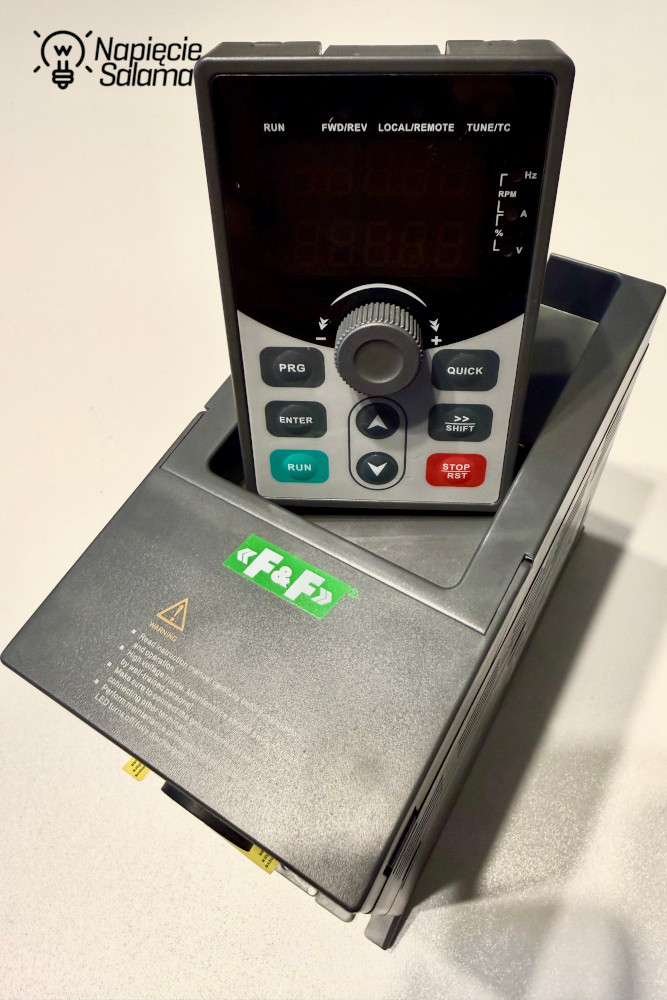

Obie serie falowników wyposażono w programowalne wejścia cyfrowe, wejścia analogowe 0-10 V i 4-20 mA, komunikację RS-485 Modbus RTU, możliwość podłączenia rezystora hamującego oraz wyjmowany panel operatorski montowany np. na drzwiach rozdzielnicy.

Tematyka falowników jest bardzo szeroka. Można osobno omawiać dobór napędu, komunikację Modbus RTU, regulator PID, sterowanie wielobiegowe, hamowanie rezystorowe czy autostrojenie silnika. W tym materiale skupię się jednak na błędach, które najczęściej prowadzą do alarmów, problemów eksploatacyjnych i niepotrzebnych przestojów.

W praktyce rzeczywiste uszkodzenie falownika zdarza się znacznie rzadziej, niż sugeruje liczba zgłoszeń trafiających do producentów. Bardzo często po przeprowadzeniu diagnostyki okazuje się, że przyczyną problemu nie jest falownik, lecz błędy popełnione podczas doboru, montażu, konfiguracji lub eksploatacji napędu.

Poniżej zebrałem dziesięć problemów, które najczęściej spotykam podczas rozmów z instalatorami, automatykami i służbami utrzymania ruchu. W większości przypadków ich usunięcie nie wymaga wymiany falownika, lecz znalezienia rzeczywistej przyczyny awarii.

Błąd 1. Falownik został dobrany na podstawie mocy silnika

To prawdopodobnie jeden z najczęściej popełnianych błędów podczas doboru napędu.

Schemat postępowania wygląda zwykle tak samo. Instalator widzi na tabliczce znamionowej silnika moc np. 2,2 kW, więc zamawia falownik 2,2 kW. Po uruchomieniu wszystko wydaje się działać poprawnie. Problemy pojawiają się dopiero podczas normalnej eksploatacji, kiedy maszyna pracuje pod pełnym obciążeniem.

Dlaczego? Falownik powinien być dobierany przede wszystkim na podstawie prądu znamionowego silnika oraz charakteru obciążenia. Ten sam silnik np. 2,2 kW może napędzać wentylator, pompę lub ciężki przenośnik taśmowy transportujący materiał. Choć moc silnika pozostaje taka sama, wymagania dotyczące momentu rozruchowego i przeciążalności falownika mogą być zupełnie różne. Dlatego podczas doboru należy uwzględnić nie tylko parametry silnika, ale również charakter obciążenia.

Przykładowo wentylator po osiągnięciu wymaganej prędkości zwykle nie stanowi dla napędu dużego wyzwania. Zupełnie inaczej wygląda sytuacja w przypadku przenośnika, lub mieszalnika uruchamianego pod obciążeniem, który już od samego startu musi pokonać duży moment. W takich aplikacjach dobór falownika wyłącznie na podstawie mocy silnika często kończy się alarmami przeciążeniowymi, wyłączeniami lub koniecznością późniejszej wymiany falownika na większy model.

Dobierając falownik warto również zwrócić uwagę na sposób zasilania. W wielu warsztatach, małych przepompowniach czy budynkach technicznych dostępne jest wyłącznie napięcie jednofazowe 230 V. W takich aplikacjach zastosowanie znajdują falowniki F&F serii FA-1LS. Jeżeli mamy do dyspozycji sieć trójfazową 400 V i typową aplikację przemysłową, naturalnym wyborem będą falownikiFA-3HS.

Zanim zamówisz falownik, odpowiedz sobie na trzy pytania:

  • jaki prąd znamionowy ma silnik,

  • jaką maszynę będzie napędzał silnik, ponieważ od charakteru obciążenia zależy wymagana przeciążalność falownika.

  • jakie zasilanie jest dostępne w obiekcie.

Dopiero znając te parametry, warto analizować moc znamionową samego falownika.

Błąd 2. Przepisanie danych z „podobnego silnika”

Wielu instalatorów zakłada, że skoro wcześniej uruchamiali silnik o tej samej mocy, mogą wykorzystać zapisane ustawienia falownika. To prosty sposób na problemy, które często ujawniają się dopiero podczas eksploatacji.

Dlaczego? Dwa silniki 2,2 kW mogą mieć różny prąd znamionowy, prędkość obrotową czy napięcie pracy, a dla falownika są to istotne różnice.

Przykładowo podczas wymiany uszkodzonego silnika na nowy egzemplarz o tej samej mocy pozostawiono stare nastawy falownika. Maszyna uruchamiała się poprawnie, jednak po kilku dniach zaczęły pojawiać się sporadyczne alarmy przeciążeniowe. Przyczyną był inny prąd znamionowy nowego silnika.

Dlaczego? Należy pamiętać, że falownik wykorzystuje dane z tabliczki znamionowej i na ich podstawie odpowiednio dobiera parametry funkcji ochronnych i algorytmy sterowania. Szczególne znaczenie ma to przy sterowaniu wektorowym oraz autostrojeniu.

Pomyłka w parametrach może powodować:

  • fałszywe alarmy przeciążeniowe,

  • przegrzewanie silnika,

  • problemy podczas autostrojenia,

  • nieprawidłowe działanie sterowania wektorowego.

Najczęściej błędnie wpisywany jest prąd znamionowy. Zbyt niska wartość powoduje niepotrzebne alarmy, a zbyt wysoka ogranicza skuteczność ochrony silnika.

Niezależnie od tego, czy uruchamiasz napęd z falownikiem F&F serii FA-1LS, czy FA-3HS, zawsze warto poświęcić kilkadziesiąt sekund na sprawdzenie tabliczki znamionowej silnika. To zwykle znacznie mniej czasu niż późniejsze szukanie przyczyny pozornie losowych alarmów.

Błąd 3. Uruchamianie bez autostrojenia

W wielu aplikacjach falownik będzie pracował poprawnie nawet bez wykonania autostrojenia. Problem pojawia się wtedy, gdy od współpracującego z nim silnika oczekujemy:

  • stabilnej pracy przy małych obrotach,

  • wysokiego momentu rozruchowego,

  • dobrej dynamiki,

  • precyzyjnego utrzymywania prędkości.

Brak autostrojenia najczęściej ujawnia się przy małych prędkościach i dużym obciążeniu. Silnik pracuje mniej stabilnie, gorzej reaguje na zmiany obciążenia lub pojawiają się sporadyczne alarmy. W wielu przypadkach problem znika po wykonaniu autostrojenia, bez konieczności dalszej zmiany parametrów falownika.

Dlaczego? Autotuning pozwala falownikowi określić rzeczywiste parametry silnika, co ma szczególne znaczenie podczas pracy w trybie sterowania wektorowego.

Jeżeli dane silnika zostały wpisane poprawnie, a napęd nadal nie pracuje zgodnie z oczekiwaniami, autostrojenie powinno być jednym z pierwszych kroków diagnostycznych. W falownikach F&F serii FA-1LS i FA-3HS poprawnie wykonany autotuning często daje większy efekt niż późniejsze modyfikowanie zaawansowanych parametrów sterowania.

Błąd 4. Zbyt krótka rampa przyspieszania

To jeden z najczęstszych błędów pojawiających się po rozmowie z użytkownikiem maszyny.

Scenariusz zwykle wygląda podobnie. Operator chce, aby maszyna ruszała szybciej, więc instalator skraca rampę przyspieszania z 10 do 3 sekund, a czasem jeszcze bardziej. Silnik rozpędza się szybciej, więc na pierwszy rzut oka wszystko działa poprawnie.

Problemy pojawiają się dopiero podczas normalnej pracy.

Dlaczego? Ponieważ falownik nie jest cudotwórcą. Jeżeli trzeba rozpędzić ciężki wentylator, mieszadło, kruszarkę lub przenośnik, energia potrzebna do przyspieszenia układu musi zostać dostarczona przez współpracujący falownik i silnik.

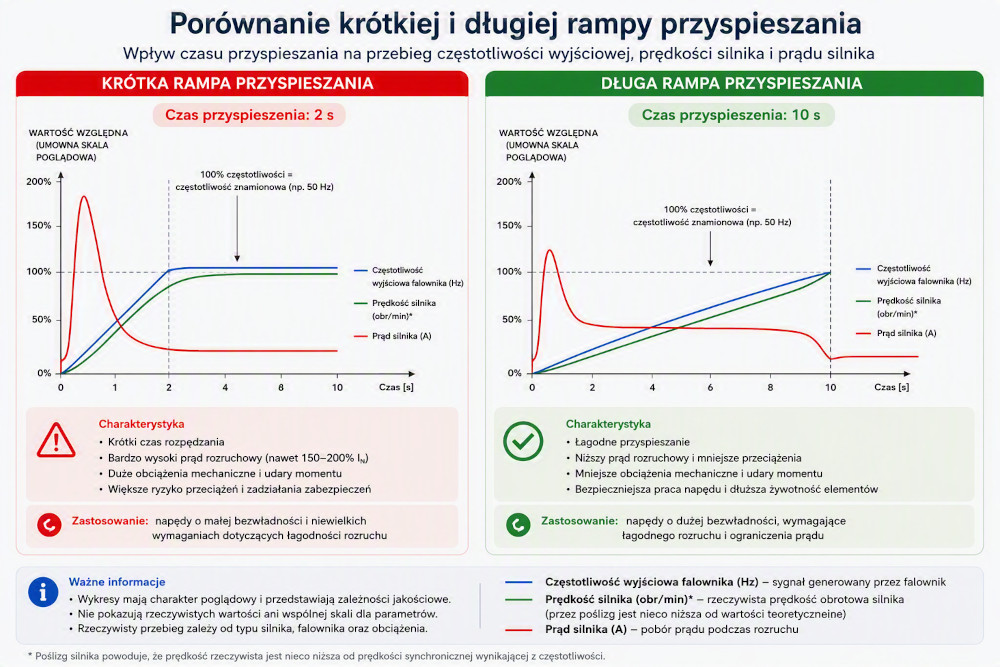

Im krótsza rampa przyspieszania:

  • tym większy prąd pobiera silnik,

  • tym większy moment musi wygenerować napęd,

  • tym większe obciążenie przenoszą sprzęgła, przekładnie i łożyska,

  • tym większe ryzyko zadziałania zabezpieczeń falownika.

Dobrze widać to na przykładzie przenośników. Układ uruchamiany na pusto może pracować poprawnie, ale po załadowaniu materiałem zaczynają pojawiać się alarmy przeciążeniowe lub problemy z rozruchem.

W praktyce użytkownicy często rozpoczynają diagnostykę od zmiany parametrów przeciążeniowych lub rozważają wymianę falownika na większy model. Tymczasem problem znika po wydłużeniu o kilka sekund rampy rozruchowej.

Należy pamiętać, że zbyt gwałtowne rozpędzanie obciąża nie tylko falownik, ale również mechanikę maszyny. Szarpnięcia i udary momentu skracają żywotność sprzęgieł, łożysk i przekładni. W wielu aplikacjach wydłużenie w nastawach falownika rampy rozruchowej z 3 do 10 sekund eliminuje problem bez zmiany jakiegokolwiek innego parametru i jednocześnie zwiększa niezawodność całego układu napędowego.

Błąd 5. Ignorowanie EMC

O kompatybilności elektromagnetycznej wielu instalatorów przypomina sobie dopiero wtedy, gdy pojawiają się trudne do wyjaśnienia problemy.

Objawy bywają bardzo różne:

  • błędy komunikacji Modbus RTU,

  • niestabilne sygnały analogowe,

  • samoczynne przełączanie wejść cyfrowych,

  • błędne wskazania czujników,

  • sporadyczne alarmy automatyki.

Przez to diagnostyka często idzie w złym kierunku. Sprawdzany jest program sterownika PLC, wymieniane są czujniki lub zmieniane parametry falownika, podczas gdy przyczyna leży w okablowaniu.

Przykładem może być komunikacja RS-485, która działa poprawnie przy niskich obrotach silnika, a zaczyna generować błędy po zwiększeniu częstotliwości. Przyczyną często okazuje się wspólna trasa i słabej jakości ekranowanie kabla komunikacyjnego i zasilającego silnik.

Dlatego warto zwrócić uwagę na:

  • stosowanie ekranowanych kabli silnikowych,

  • prawidłowe podłączenie ekranów,

  • oddzielne prowadzenie tras silnoprądowych i sygnałowych,

  • poprawne wykonanie połączeń PE.

Falowniki FA-1LS i FA-3HS oferują komunikację Modbus RTU oraz wejścia analogowe, ale nawet najlepiej skonfigurowany falownik nie skompensuje błędów wynikających z niewłaściwego prowadzenia okablowania.

Zanim zaczniesz analizować parametry komunikacji lub wymieniać urządzenia, sprawdź trasę kablową i sposób podłączenia ekranów. Bardzo często właśnie tam znajduje się źródło problemu.

Błąd 6. Sterownik PLC nie widzi falownika i wszyscy oskarżają Modbus

Gdy komunikacja np. pomiędzy sterownikiem PLC a falownikiem przestaje działać, pierwszym podejrzanym zwykle zostaje Modbus RTU. W praktyce problem najczęściej okazuje się znacznie prostszy.

Typowe przyczyny to:

  • błędny adres urządzenia,

  • niezgodna prędkość transmisji,

  • zamienione zaciski A/B,

  • błędnie wykonana magistrala,

  • nieprawidłowe ekranowanie,

  • błędy konfiguracji sterownika PLC.

Klasyczny przykład to nowa maszyna, w której PLC poprawnie komunikuje się z innymi urządzeniami, ale nie widzi falownika. Po kilku godzinach diagnostyki okazuje się, że np. falownik ma adres 1, a sterownik próbuje komunikować się z adresem 2.

Problemy nie zawsze oznaczają całkowity brak transmisji. Czasami komunikacja działa poprawnie przez większość czasu, a sporadycznie pojawiają się błędy lub gubione są pojedyncze ramki danych. W takich przypadkach przyczyną często bywa niewłaściwe prowadzenie kabla komunikacyjnego RS-485 lub zakłócenia EMC.

Diagnostykę warto rozpocząć od:

  • sprawdzenia adresu urządzenia,

  • porównania parametrów transmisji,

  • kontroli polaryzacji zacisków A/B,

  • sprawdzenia połączeń i ekranowania.

Falowniki F&F serii FA-1LS i FA-3HS wyposażono w komunikację RS-485 Modbus RTU i bez problemu współpracują ze sterownikami PLC oraz panelami HMI. W praktyce większość problemów komunikacyjnych wynika jednak z błędów konfiguracji lub wykonania instalacji, a nie z samego falownika czy protokołu Modbus.

Błąd 7. Zbyt niska częstotliwość minimalna

Możliwość pracy silnika przy kilku hercach jest jedną z największych zalet falownika. Problem polega na tym, że nie każdy silnik został zaprojektowany do długotrwałej pracy przy bardzo małych prędkościach.

Standardowy silnik asynchroniczny jest najczęściej chłodzony zamontowanym na wale wentylatorem. Im wolniej obraca się silnik, tym słabsze jest chłodzenie.

W efekcie:

  • rośnie temperatura uzwojeń,

  • przyspieszona jest proces starzenia izolacji uzwojeń,

  • skraca się żywotność silnika.

Problem szczególnie często występuje w przypadku przenośników, mieszadeł i podajników ślimakowych, które przez długi czas pracują przy niskiej prędkości, ale jednocześnie wymagają wysokiego momentu obrotowego.

Dobrym przykładem jest podajnik ślimakowy pracujący przez większość zmiany z częstotliwością 5 Hz. Proces działa poprawnie, falownik nie zgłasza alarmów, ale po kilku miesiącach okazuje się, że silnik przez większość czasu pracuje w temperaturze znacznie wyższej od zakładanej, co przyspiesza zużycie izolacji uzwojeń.

Rozwiązaniem może być:

  • zwiększenie częstotliwości minimalnej,

  • zastosowanie silnika z obcym chłodzeniem,

  • ocenę, czy zastosowany silnik jest odpowiednio przystosowany do współpracy z falownikiem.

Należy pamiętać, że większość współczesnych silników asynchronicznych może pracować z falownikiem, jednak w niektórych przypadkach konieczna jest weryfikacja stanu izolacji, sposobu chłodzenia oraz zaleceń producenta silnika.

Falowniki F&F serii FA-1LS i FA-3HS pozwalają na swobodne definiowanie częstotliwości minimalnej, ale przed ustawieniem bardzo niskich wartości warto sprawdzić przede wszystkim wymagania producenta silnika. W praktyce to nie falownik, a parametry i konstrukcja silnika najczęściej wyznaczają minimalną bezpieczną prędkość pracy.

Błąd 8. Stycznik za falownikiem

Ten błąd nadal spotykam zaskakująco często, szczególnie podczas modernizacji starszych maszyn.

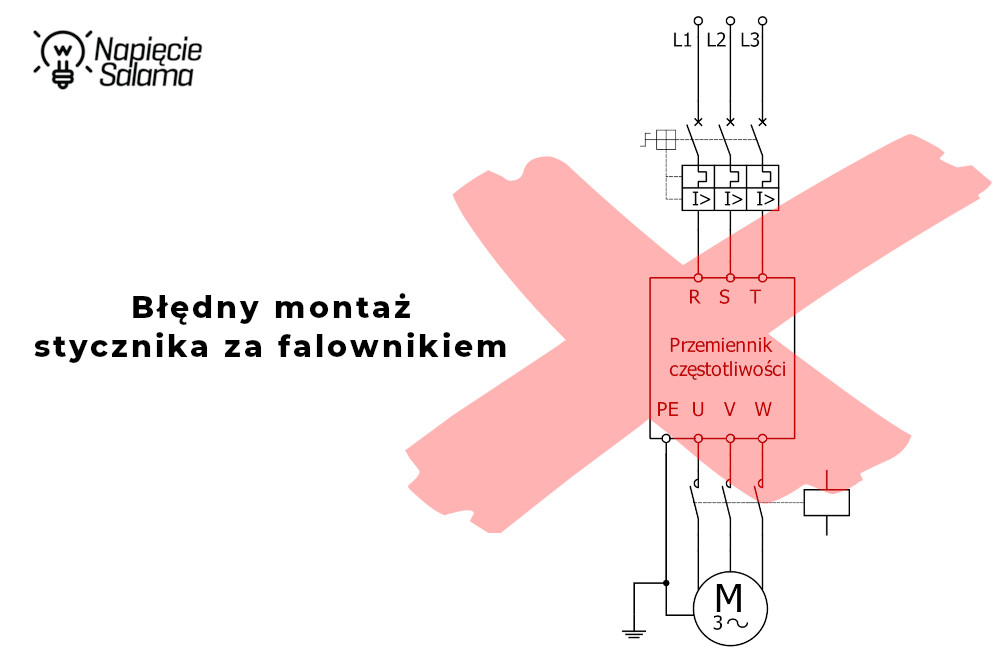

Instalator przyzwyczajony do rozruchu bezpośredniego pozostawia stycznik pomiędzy falownikiem a silnikiem i wykorzystuje go do codziennego załączania napędu. Problem w tym, że falownik oczekuje, że silnik będzie stale podłączony do zacisków wyjściowych.

Jeżeli podczas pracy stycznik rozłączy silnik od aktywnego wyjścia falownika, mogą pojawić się:

  • przepięcia,

  • alarmy falownika,

  • błędy nadprądowe i nadnapięciowe,

  • uszkodzenie stopnia mocy.

Przykładem może być modernizowana maszyna, w której pozostawiono stycznik z poprzedniego układu sterowania. Falownik działał poprawnie przez długi czas, jednak podczas określonych sekwencji pracy pojawiały się sporadyczne alarmy. Przyczyną okazało się okresowe odłączanie silnika od wyjścia przemiennika.

Nie oznacza to, że styczniki nie mogą współpracować z falownikami. Są często wykorzystywane w układach bezpieczeństwa i awaryjnego odłączania zasilania. Kluczowe znaczenie ma jednak sposób ich zastosowania.

Codzienne sterowanie napędem powinno odbywać się za pomocą:

  • wejść cyfrowych,

  • komunikacji Modbus RTU,

  • sterownika PLC,

  • panelu operatorskiego.

Falowniki F&F serii FA-1LS i FA-3HS posiadają programowalne wejścia cyfrowe pozwalające realizować funkcje START, STOP i zmianę kierunku obrotów bez rozłączania obwodu silnikowego.

Warto zapamiętać prostą zasadę: jeżeli silnik jest podłączony do wyjścia falownika, za jego uruchamianie i zatrzymywanie powinien odpowiadać falownik, a nie stycznik znajdujący się pomiędzy przemiennikiem a silnikiem.

Błąd 9. Kasowanie alarmów bez poznania przyczyny

To bardziej problem organizacyjny niż techniczny.

Napęd zatrzymuje się, operator kasuje alarm i maszyna wraca do pracy. Po pewnym czasie sytuacja się powtarza, aż w końcu dochodzi do awarii silnika, przekładni lub samego układu napędowego.

Alarm nie jest problemem. Alarm jest informacją o problemie.

Przed jego skasowaniem warto sprawdzić:

  • kod błędu,

  • historię zdarzeń,

  • warunki pracy napędu,

  • moment wystąpienia alarmu.

Falowniki F&F serii FA-1LS i FA-3HS udostępniają dane diagnostyczne, które w ciągu kilku minut często pozwalają znaleźć przyczynę problemu. W praktyce najdroższe awarie rzadko pojawiają się bez ostrzeżenia. Znacznie częściej są poprzedzone alarmami, które przez dłuższy czas są po prostu kasowane bez analizy ich przyczyny.

Błąd 10. Falownik został zamontowany tam, gdzie akurat było wolne miejsce

To błąd, który rzadko ujawnia się podczas uruchomienia, ale bardzo często wraca po kilku miesiącach eksploatacji.

Najczęściej pojawia się podczas modernizacji rozdzielnic. Falownik trafia do ostatniej wolnej przestrzeni pomiędzy stycznikami, zasilaczami i korytkami kablowymi. W momencie uruchomienia urządzenie działa poprawnie, więc montaż uznawany jest za zakończony sukcesem.

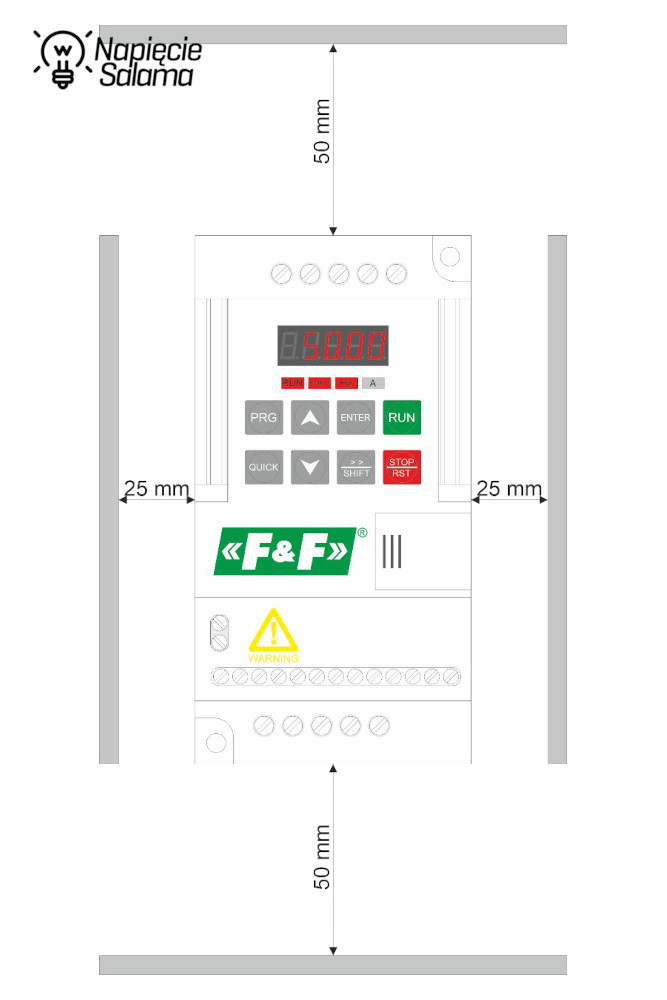

Problem polega na tym, że falownik podczas pracy wydziela ciepło i wymaga zapewnienia odpowiedniej wentylacji.

Najczęstsze błędy montażowe to:

  • brak wymaganych odstępów wentylacyjnych,

  • montaż nad elementami emitującymi ciepło,

  • zabudowanie otworów wentylacyjnych,

  • montaż w niewentylowanej szafie.

Objawy zwykle pojawiają się dopiero po pewnym czasie:

  • alarmy przegrzania,

  • samoczynne wyłączanie napędu,

  • skrócenie żywotności kondensatorów zamontowanych w falowniku,

  • niestabilna praca przy dużym obciążeniu.

Dobrym przykładem jest układ wentylacyjny, który bez problemu pracuje przez większość roku. Problemy zaczynają się dopiero podczas letnich upałów, kiedy temperatura wewnątrz rozdzielnicy przekracza wartości przewidziane przez producenta falownika.

To właśnie dlatego jest to błąd trudny do wykrycia podczas odbioru instalacji. Falownik często bez najmniejszych problemów przechodzi wszystkie testy, a kłopoty pojawiają się dopiero wtedy, gdy w dłuższym okresie czasu wzrośnie temperatura otoczenia lub obciążenie maszyny.

Dotyczy to zarówno falowników FA-1LS, jak i FA-3HS. Zachowanie odstępów montażowych i zapewnienie prawidłowej wentylacji jest równie ważne jak dobór zabezpieczeń czy poprawna konfiguracja parametrów.

Kilka dodatkowych centymetrów wolnej przestrzeni w rozdzielnicy często ma większy wpływ na trwałość falownika niż wielogodzinna optymalizacja ustawień napędu.

Wnioski

Większość problemów przypisywanych falownikom nie wynika z wad urządzeń. Znacznie częściej są efektem błędów popełnionych podczas doboru, montażu, konfiguracji lub eksploatacji napędu.

Co istotne, wiele z nich nie ujawnia się podczas uruchomienia. Falownik startuje, silnik pracuje, a problemy pojawiają się dopiero po tygodniach lub miesiącach pracy.

Dlatego diagnostykę warto zawsze rozpoczynać od podstaw. Zanim zaczniemy zmieniać zaawansowane parametry lub wymieniać urządzenia, należy sprawdzić dobór falownika, dane silnika, konfigurację sterowania, warunki pracy oraz sposób wykonania instalacji.

Niezależnie od tego, czy pracujemy z falownikiem FA-1LS, czy FA-3HS, o niezawodności układu decydują przede wszystkim prawidłowy dobór, montaż i konfiguracja urządzenia.

W praktyce właściwy dobór przemiennika częstotliwości, poprawne dane z tabliczki znamionowej, prawidłowe prowadzenie kabli, zachowanie zasad EMC i przestrzeganie zaleceń montażowych mają większy wpływ na bezawaryjną pracę napędu niż późniejsze wielogodzinne modyfikowanie parametrów.
