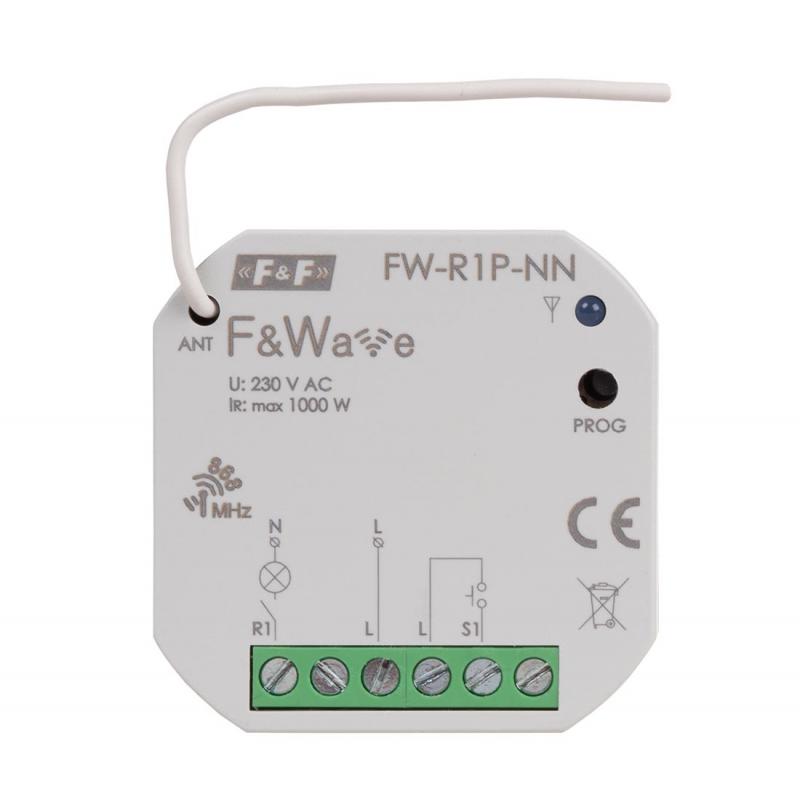

FW-R1P-NN przekaźnik do tradycyjnych instalacji elektrycznych

NOWOŚĆ! FW-R1P-NN przekaźnik do tradycyjnych instalacji elektrycznych. Sterowanie radiowe oświetleniem Zobacz większe

FW-R1P-NN przekaźnik do tradycyjnych instalacji elektrycznych

FW-R1P-NN, 5902431672977

Opis produktu

Jednokanałowy przekaźnik bez przewodu „N”
Zaprojektowany, aby umożliwić zdalne sterowanie radiowe oświetleniem z wykorzystaniem już istniejących instalacji elektrycznych.
Urządzenie radiowego systemu F&Wave.

Stare i tradycyjnie prowadzone instalacje elektryczne nie oznaczają konieczności rezygnacji z wygody, jaką daje zdalne sterowanie oświetleniem. Wielofunkcyjne przekaźniki radiowe,  jednokanałowe FW-R1P-NN oraz dwukanałowe FW-R2P-NN montuje się w puszce pod przyciskiem. Przekaźniki łączy się w szereg ze sterowanym obciążeniem, co oznacza, że do ich działania nie jest wymagane prowadzenie przewodu neutralnego do puszki z przyciskiem.


Moduł przekaźnikowy do tradycyjnych instalacji bez przewodu N

Przekaźniki jednokanałowe FW-R1P-NN oraz FW-R2P-NN współpracują z nadajnikami zdalnego sterowania radiowego F&Wave oraz przyciskami lokalnymi. Umożliwiają sterowanie odbiornikami o sumarycznej mocy od 5 do 1000 W (**)

Realizowane funkcje:
• Bistabilne
• Czasowe - od 1 sekundy do 48 godzin.
• Monostabilne
• Włącz - sterowanie centralne
• Wyłącz - sterowanie centralne

Konstrukcja odbiorników umożliwia powiązanie każdego kanału odbiornika z 32 różnymi nadajnikami.
Sterowanie lokalne - możliwość sterowania przekaźnika z użyciem dowolnego przycisku. Wejścia lokalne mogą mieć przyporządkowaną dowolną funkcję przekaźnika.

(**) W przypadku pracy z lampami LED małej mocy zaleca się dodatkowo zastosować FW-BYPASS-NN podłączony równolegle do sterowanej lampy.

Czy radiowy system sterowania F&Wave umożliwia tylko sterowanie oświetleniem?


F&Wave to radiowy system zdalnego sterowania
nie tylko oświetleniem (włączanie, wyłączanie, także regulowanie jasności światła za pomocą ściemniaczy F&Wave).
Za pomocą urządzeń systemu F&Wave można sterować również roletami, markizami, żaluzjami, bramami wjazdowymi oraz innymi urządzeniami.



Napięcie zasilania85÷265 V AC/DC
Liczba kanałów1
Wejścia sterownicze1
Obciążalność wyjścia (AC-1)4 A / 230 V
Element wykonawczyprzekaźnik
Częstotliwość radia868 MHz
Przyłączezaciski śrubowe 2,5 mm²
Moment dokręcający0,4 Nm
Pobór mocy czuwanie/praca0,25 W / 0,6 W
Temperatura pracy-25 ÷ 65°C
Wymiary43 mm x 48 mm x 20 mm
Montażw puszce podtynkowej Ø60
Stopień ochronyIP20
Przekaźnik radiowy do tradycyjnej instalacji elektrycznej


Przekaźnik w instalacji schodowej - schemat podłączenia
